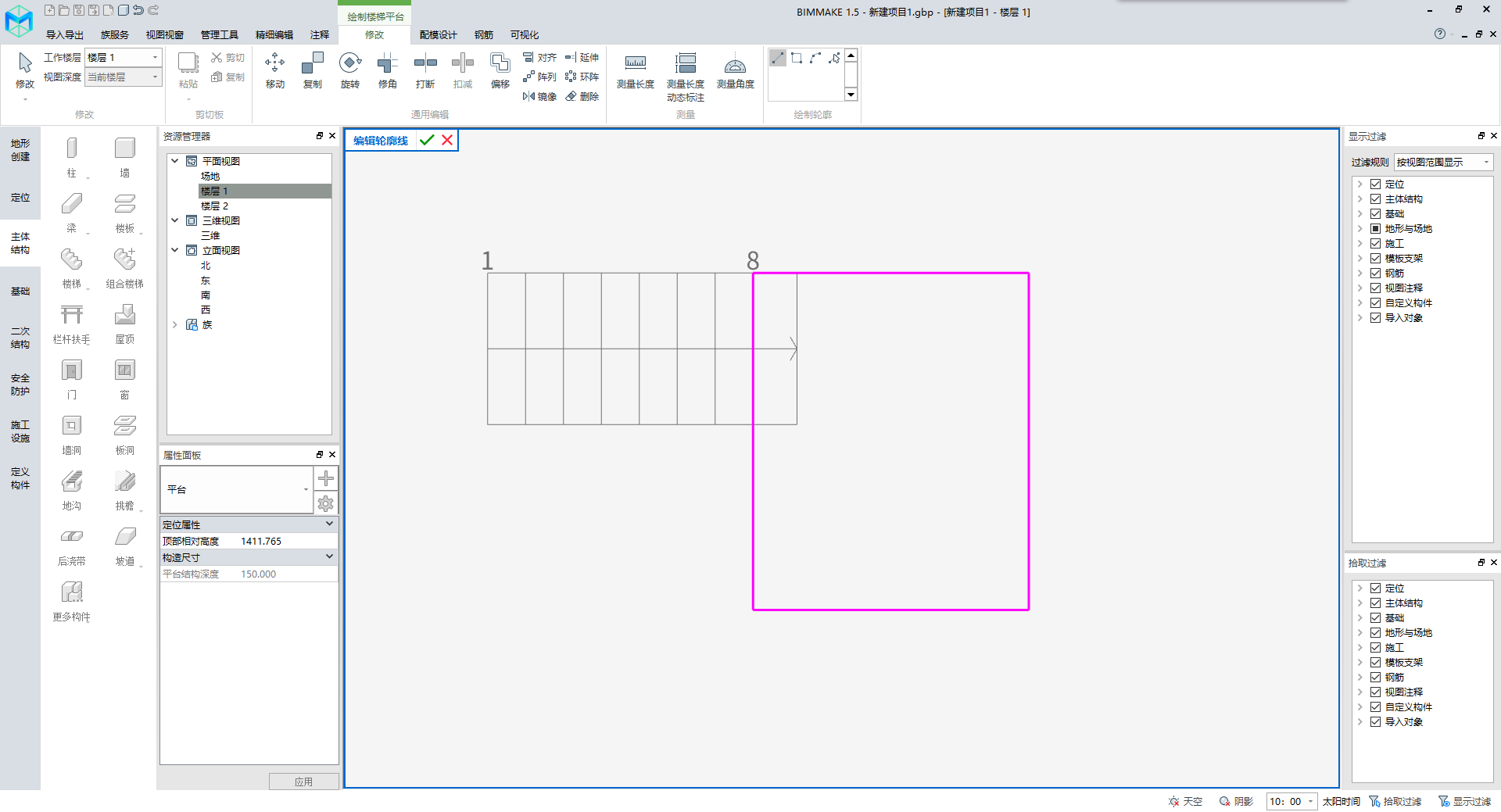

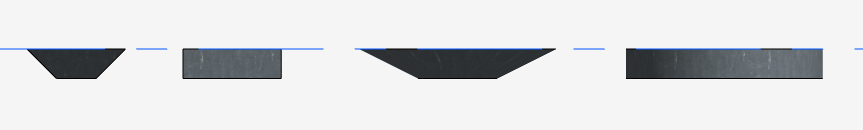

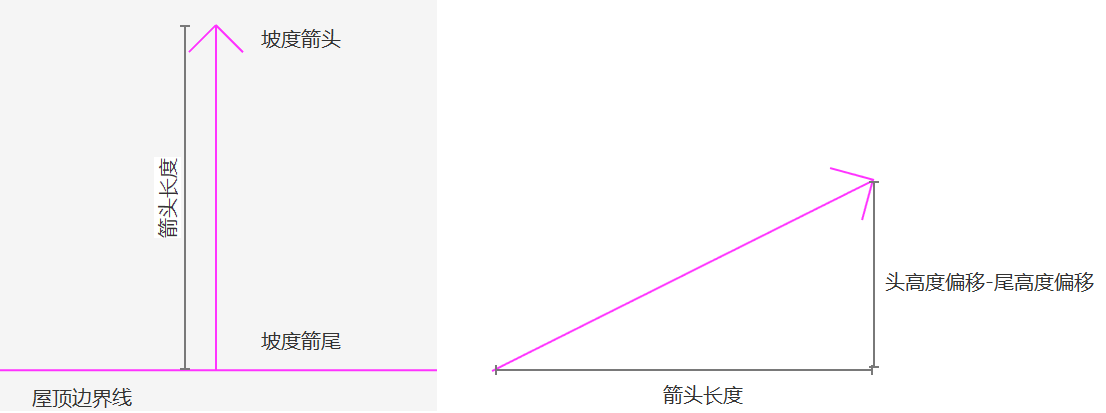

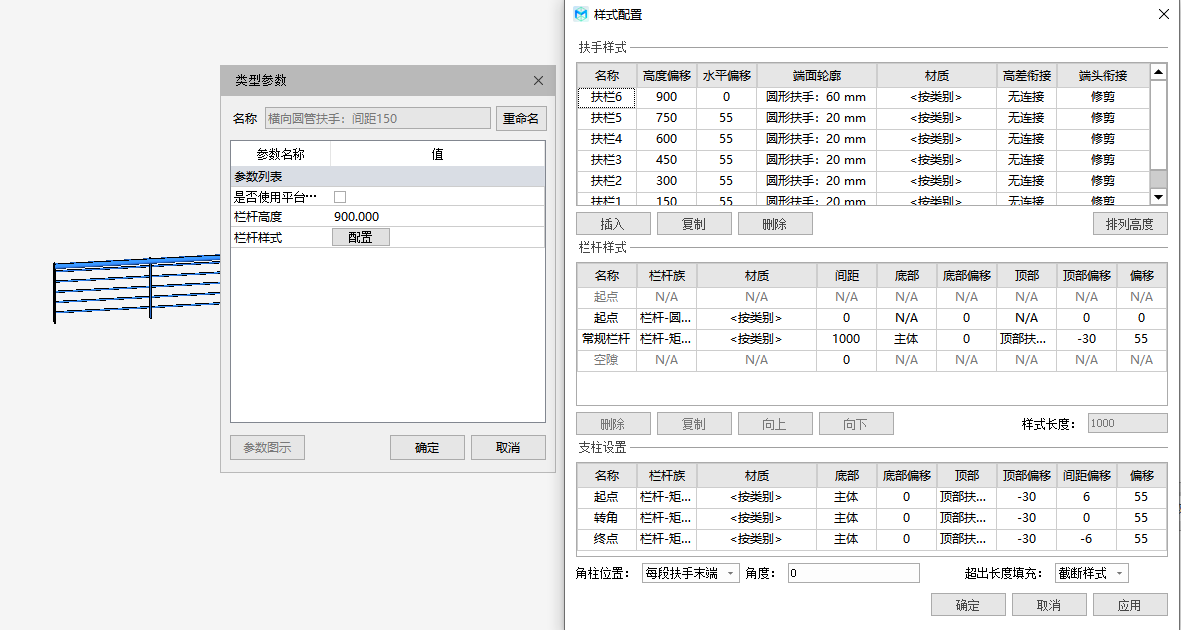

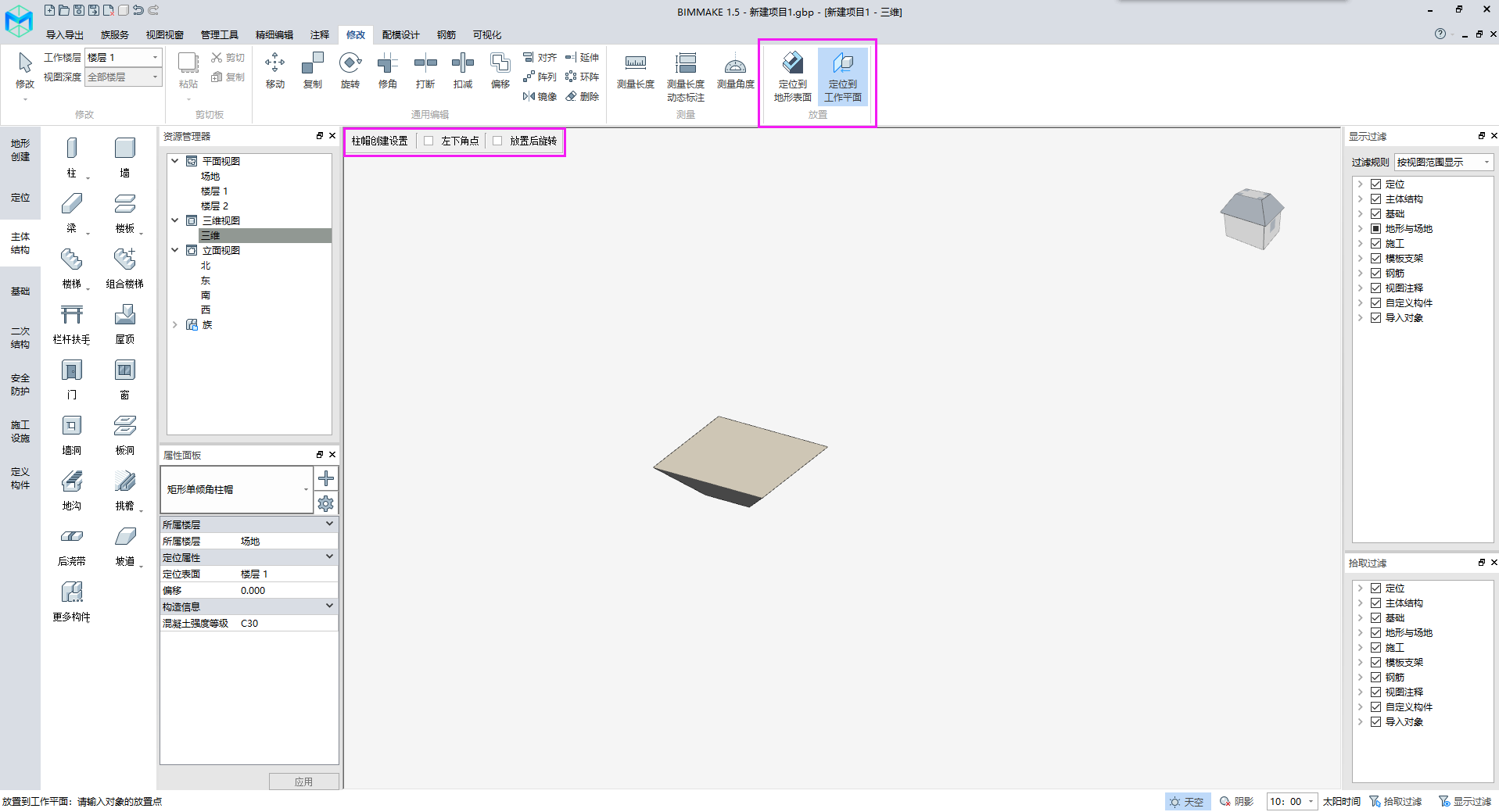

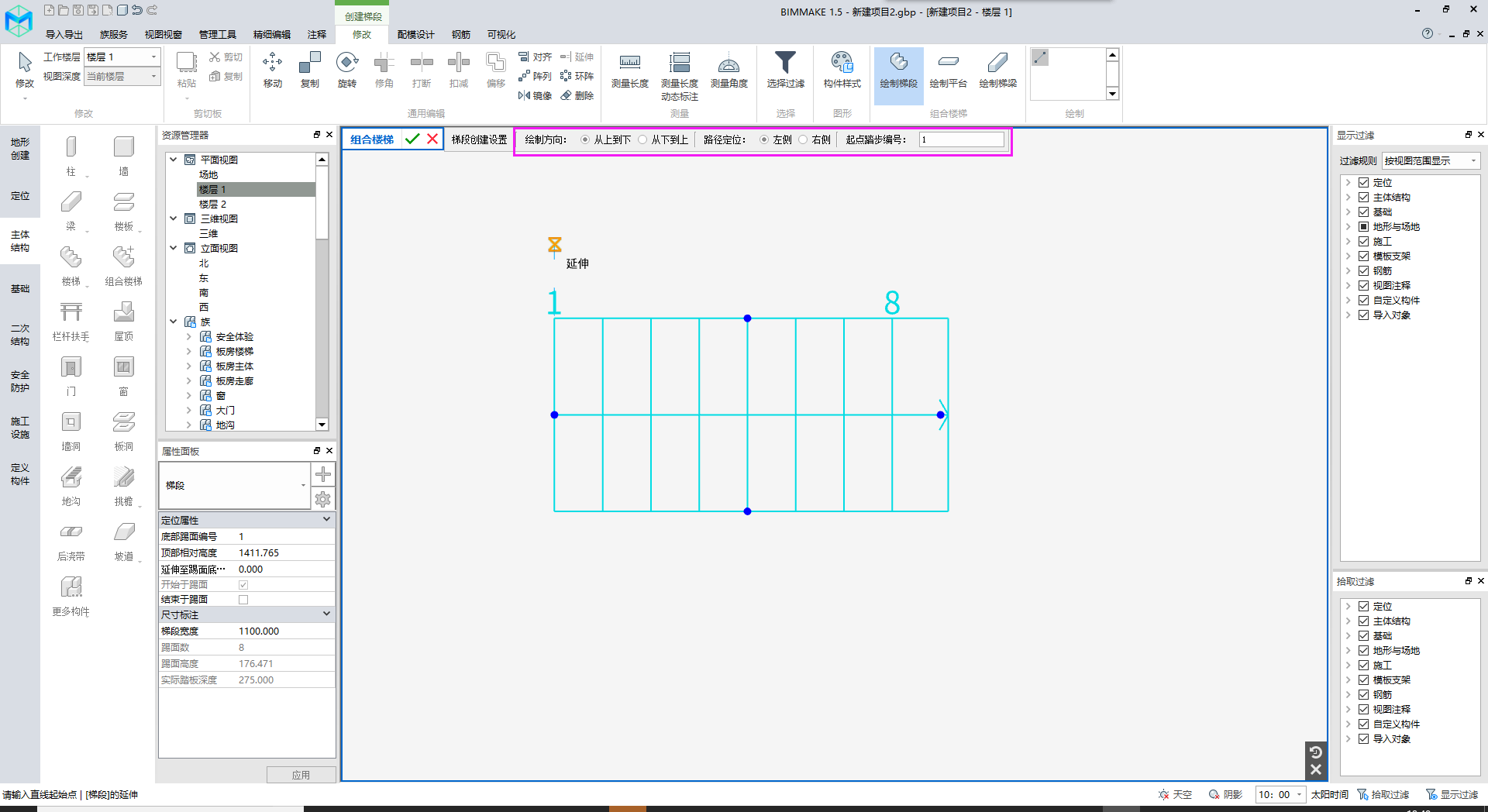

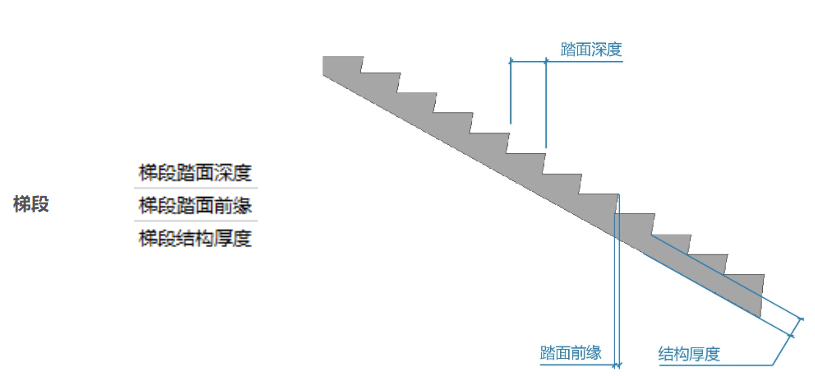

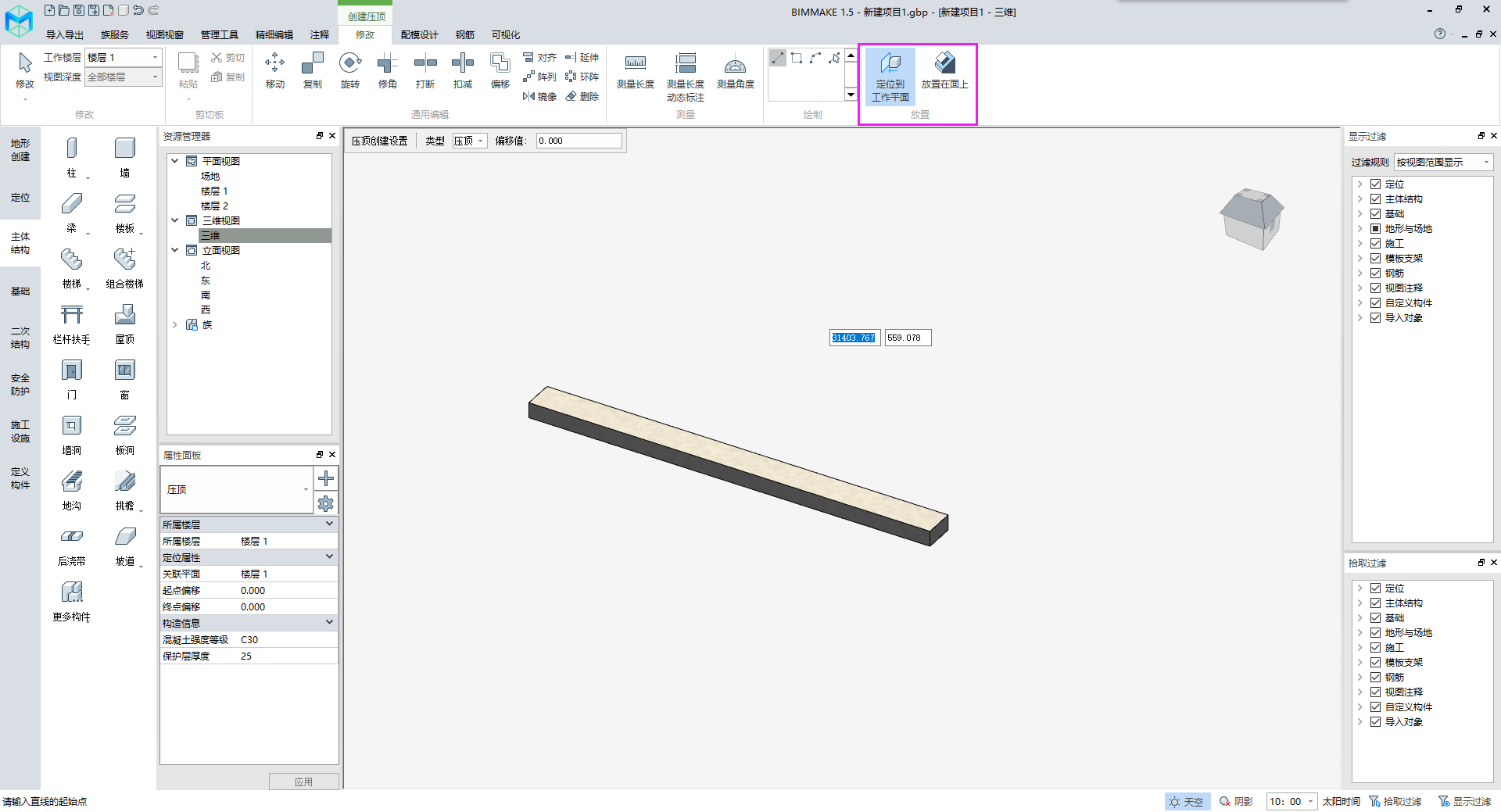

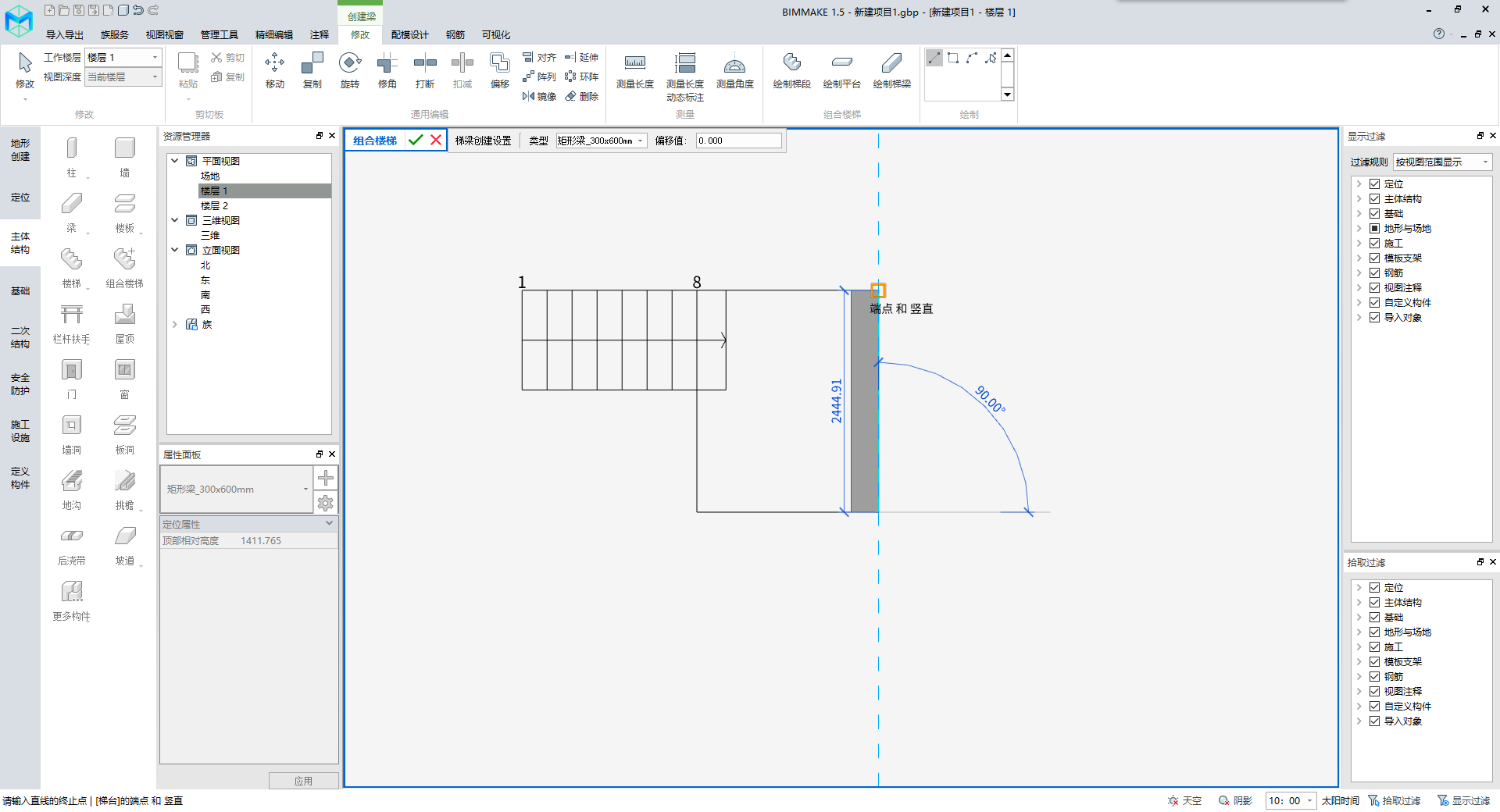

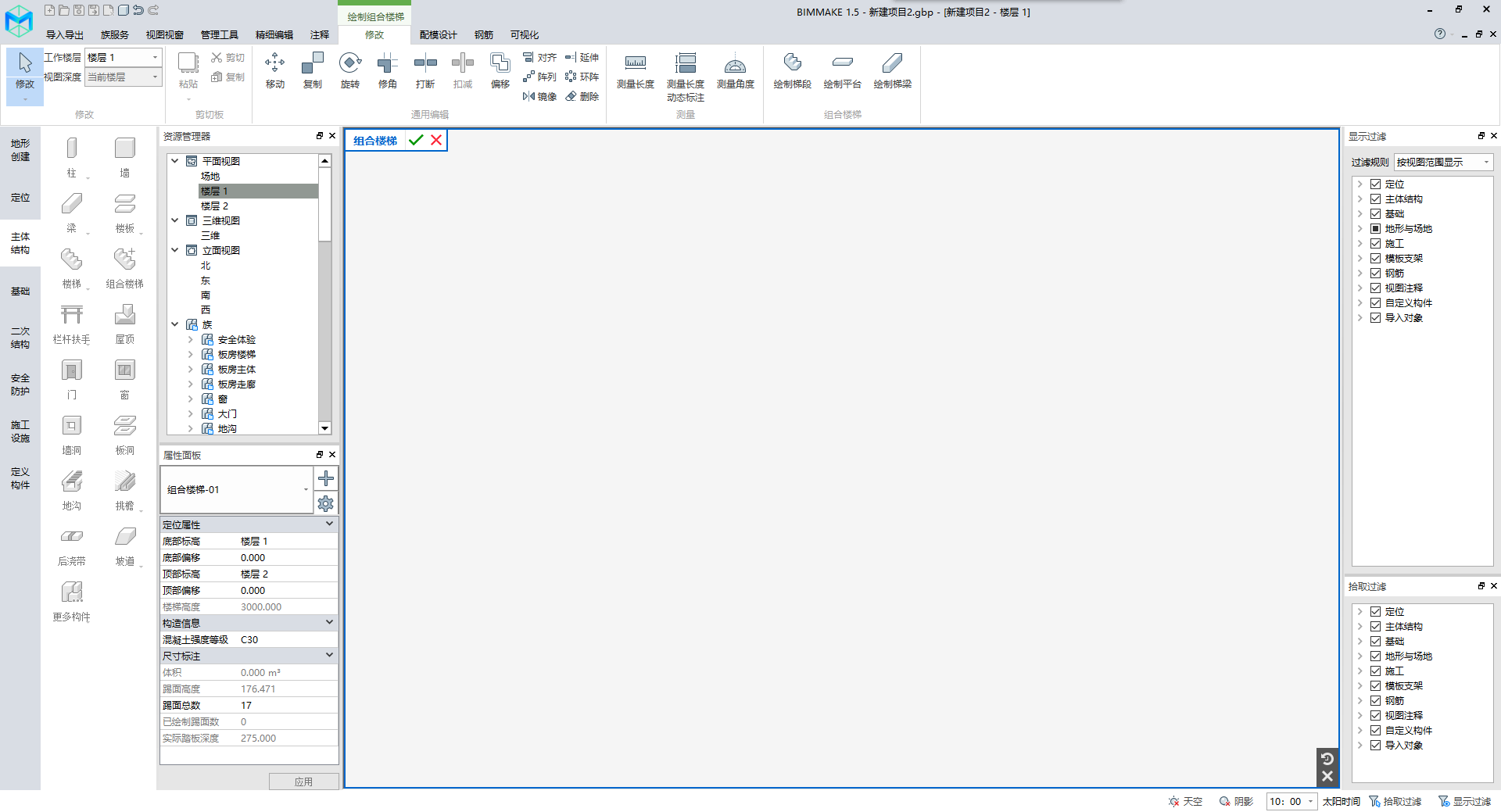

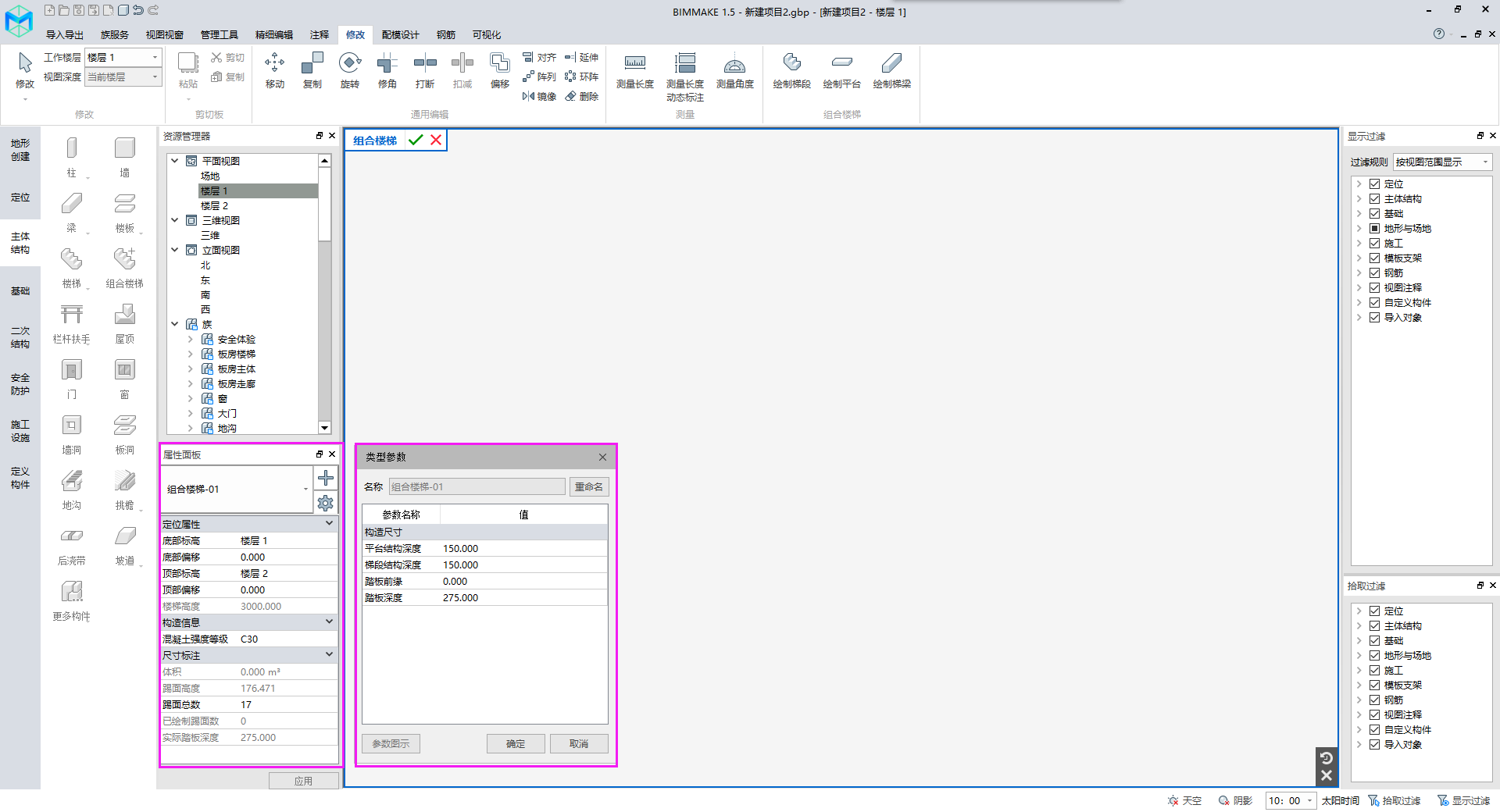

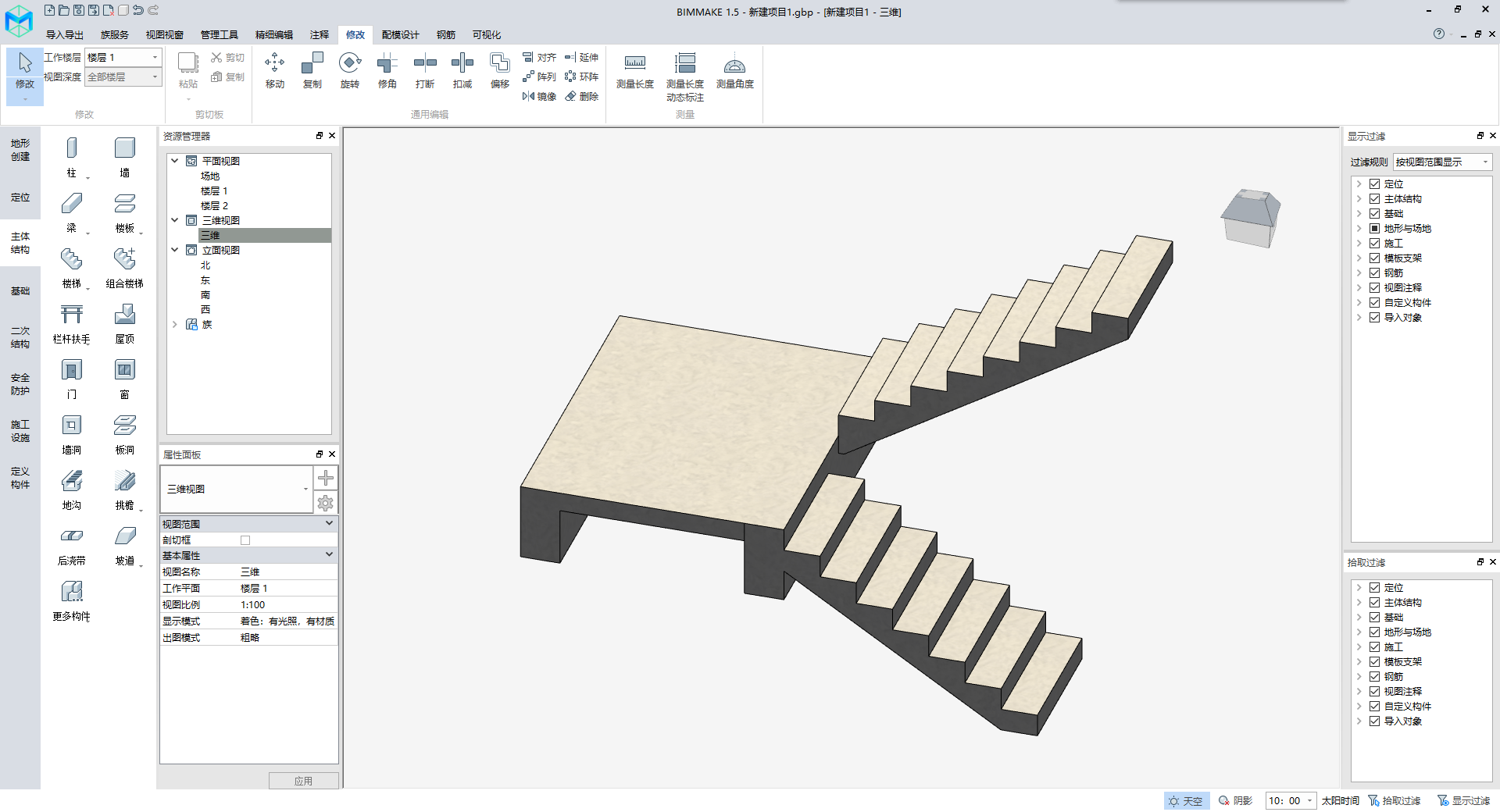

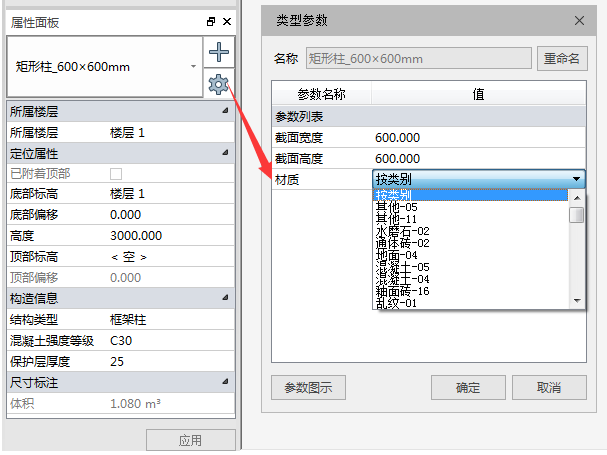

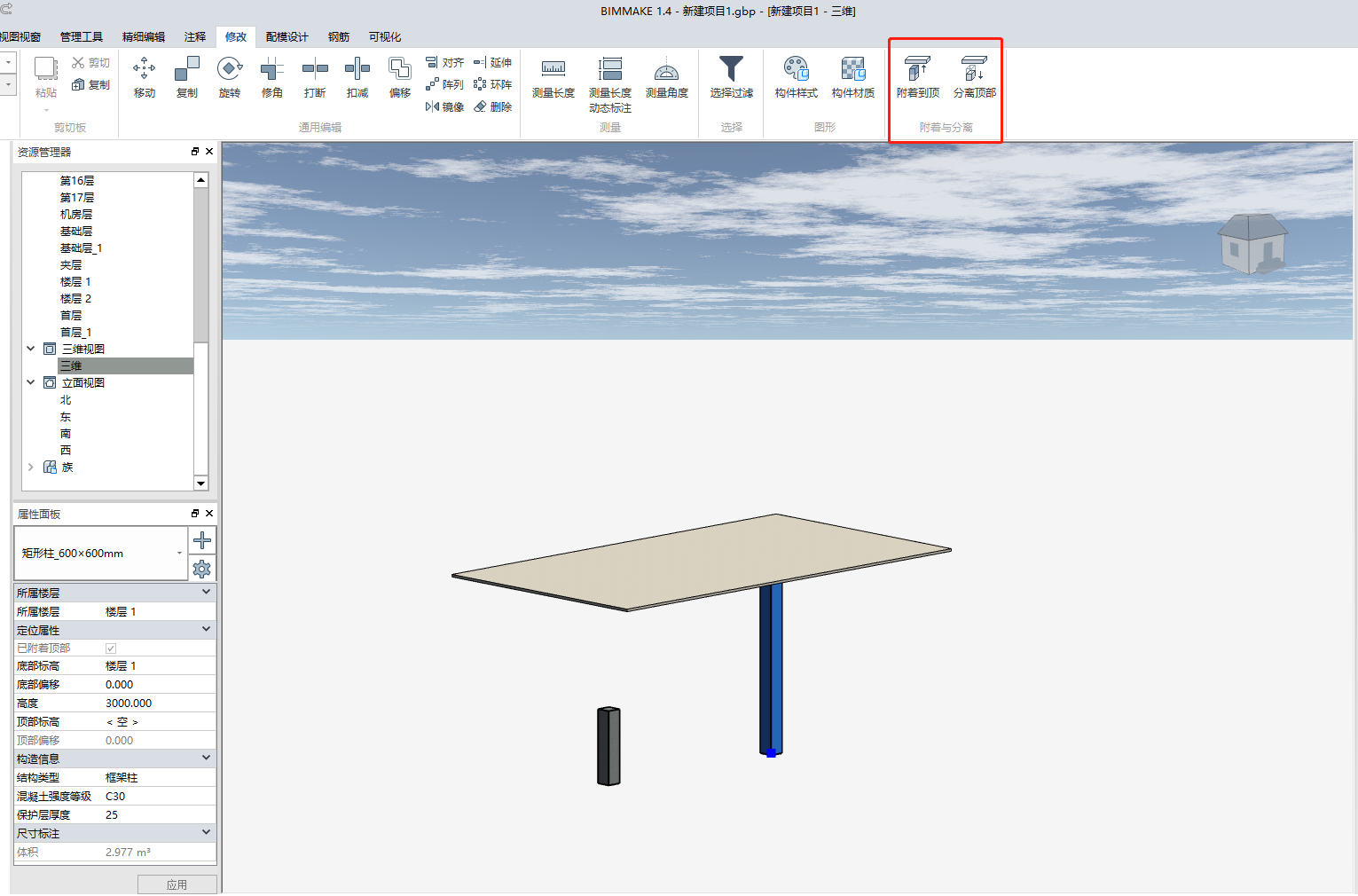

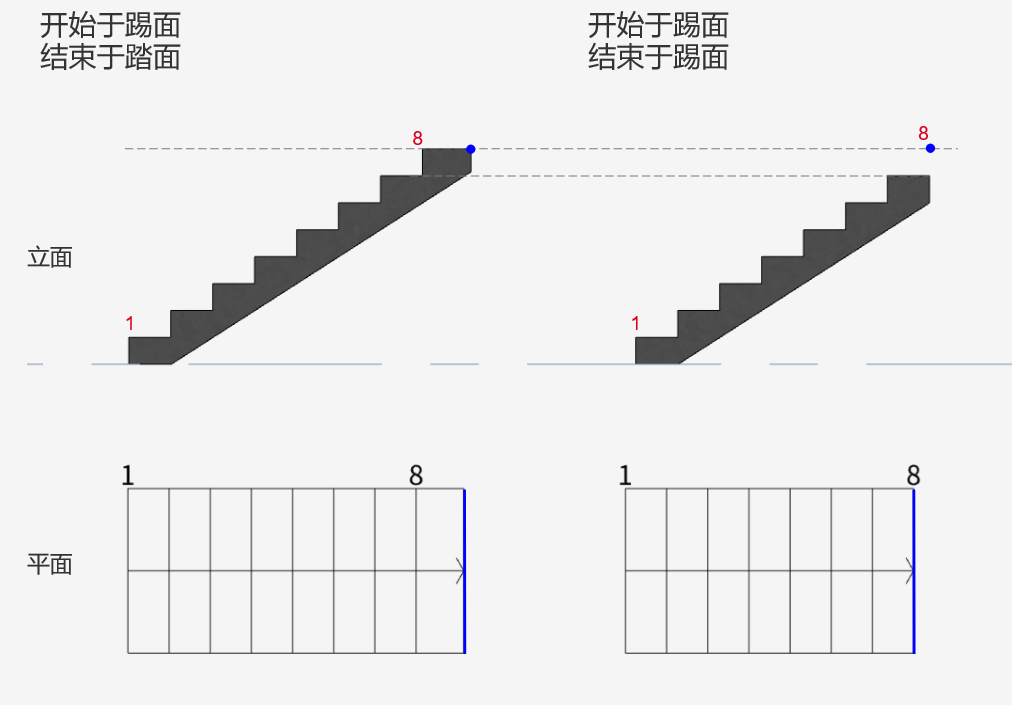

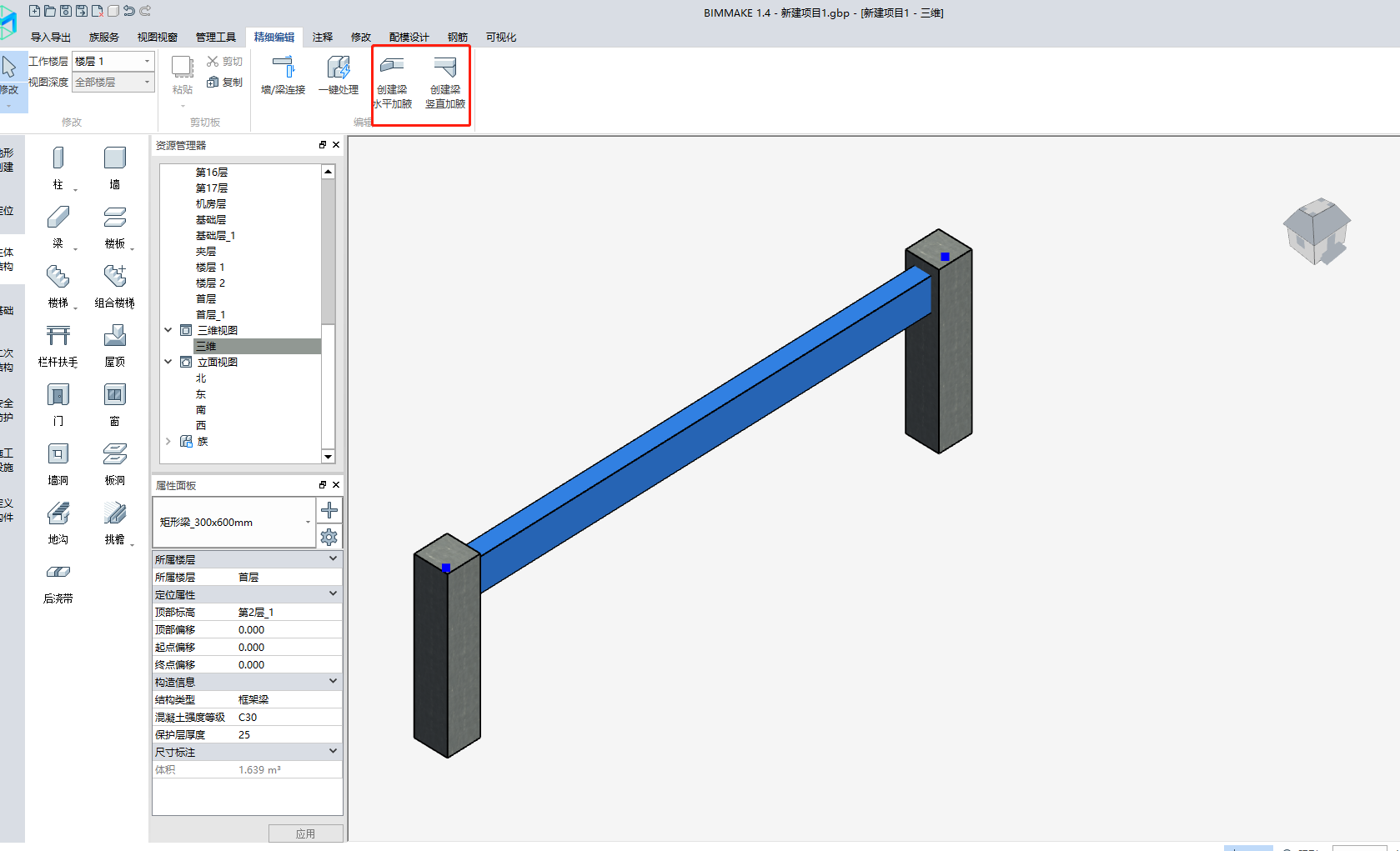

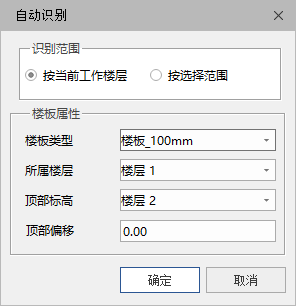

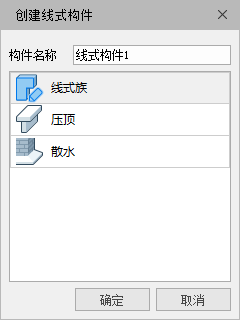

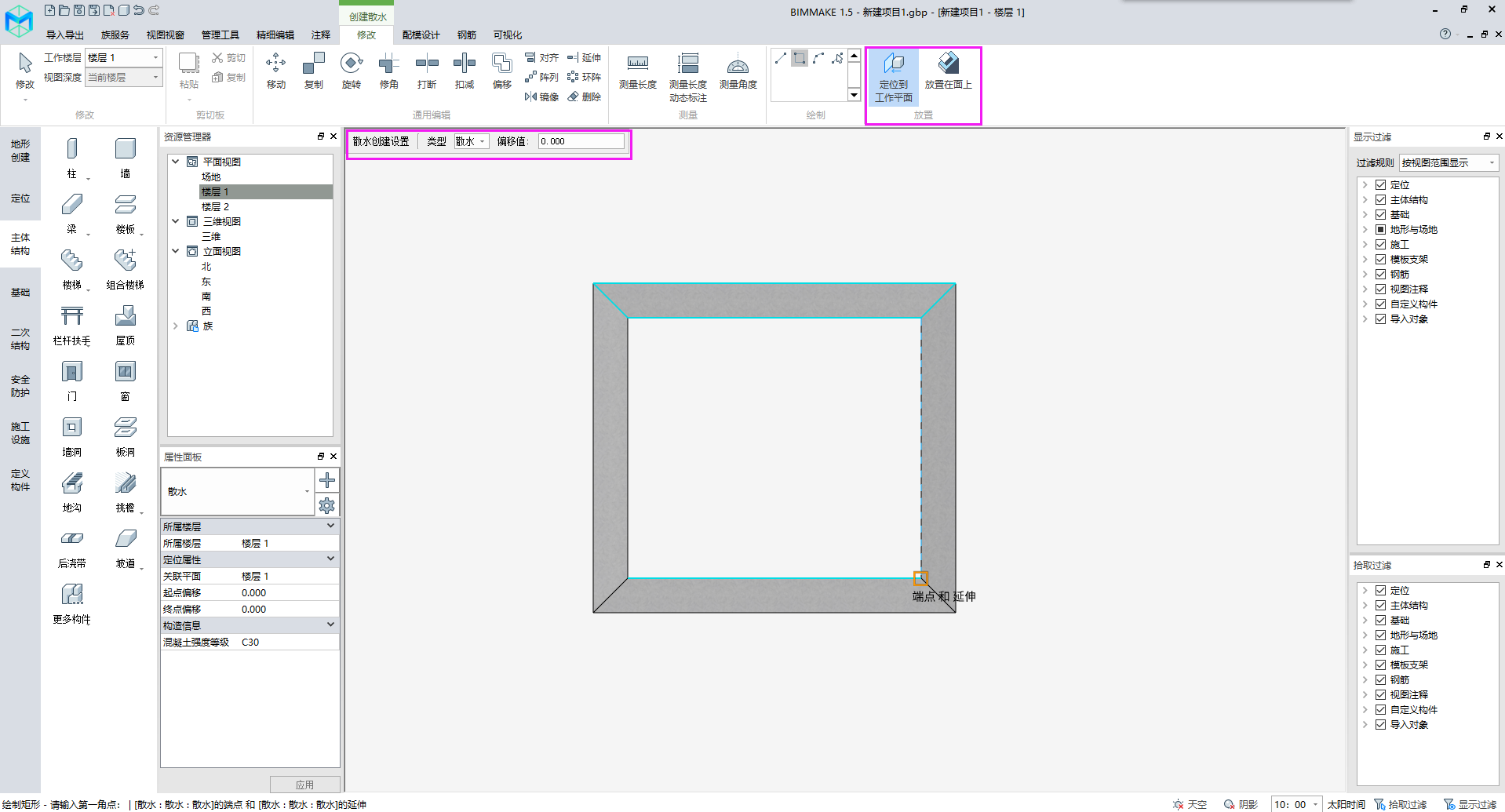

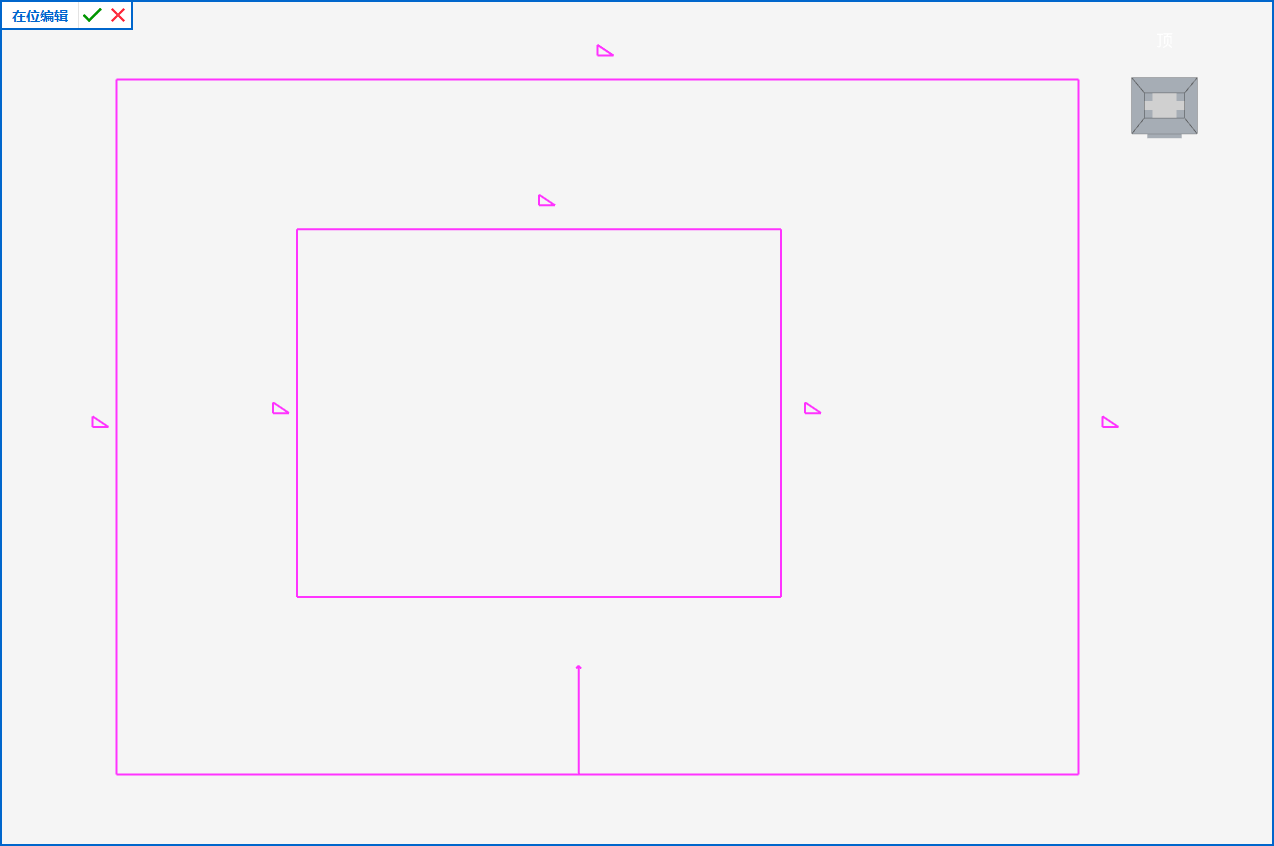

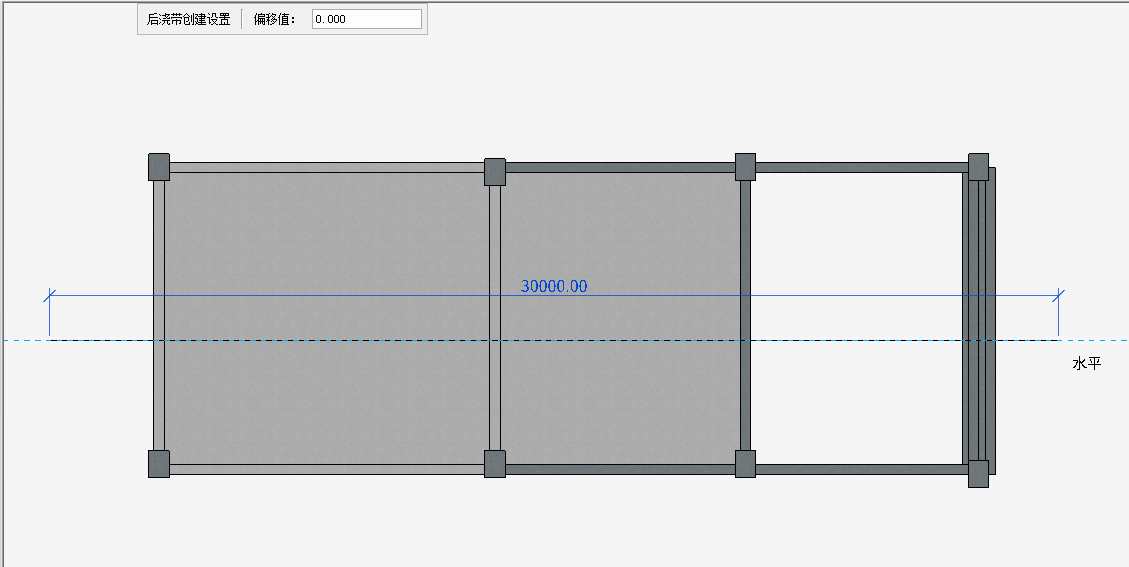

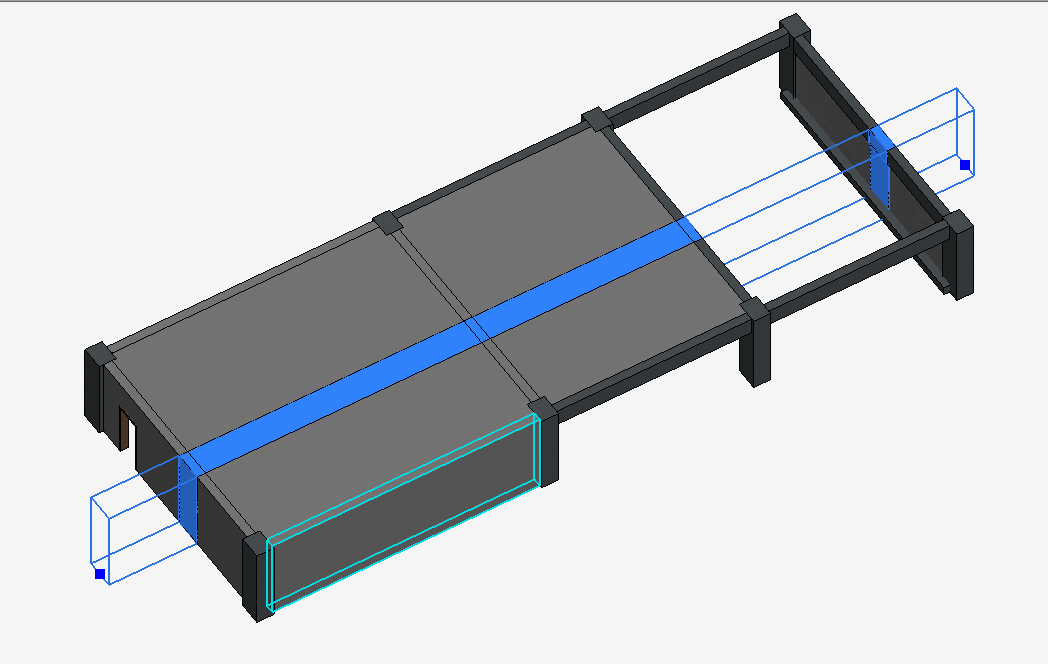

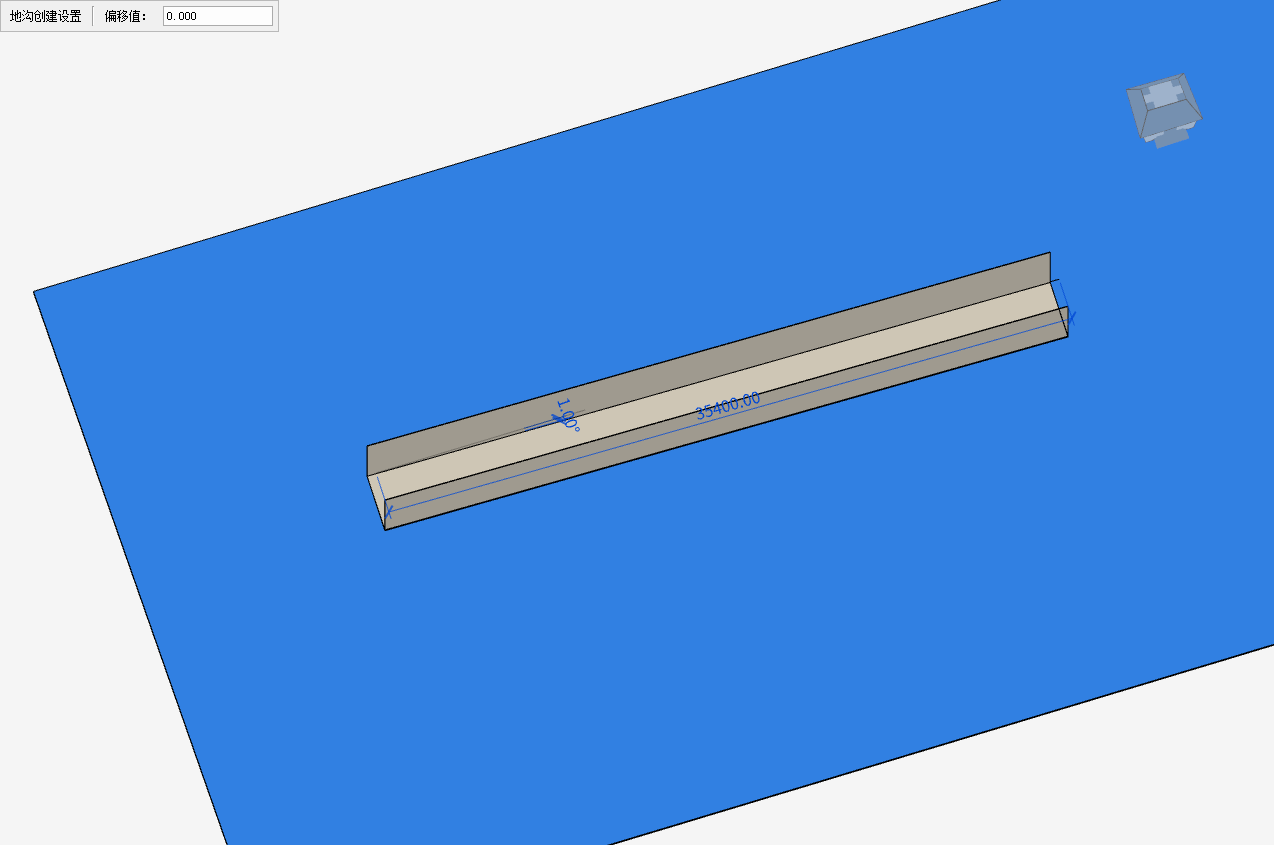

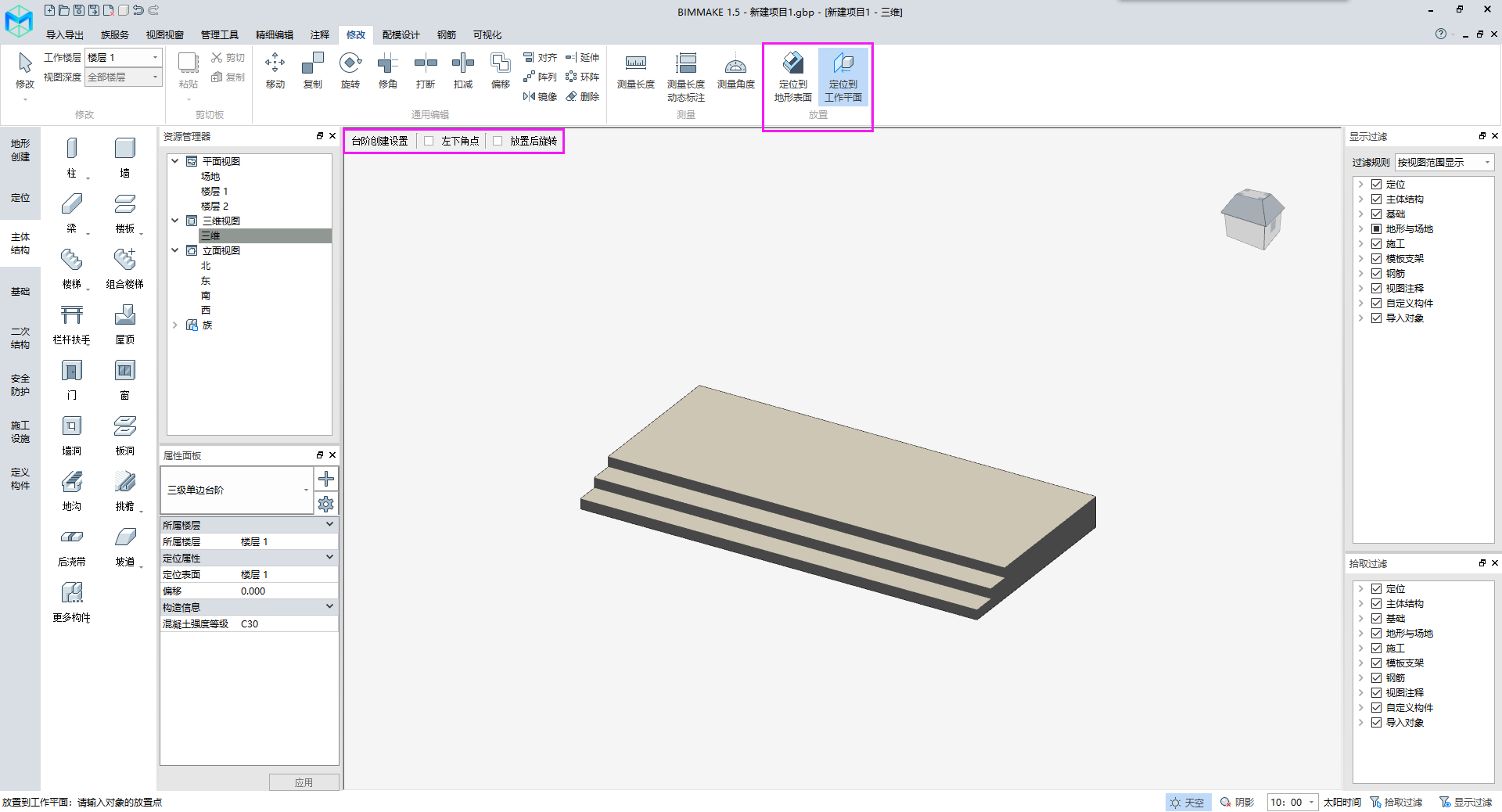

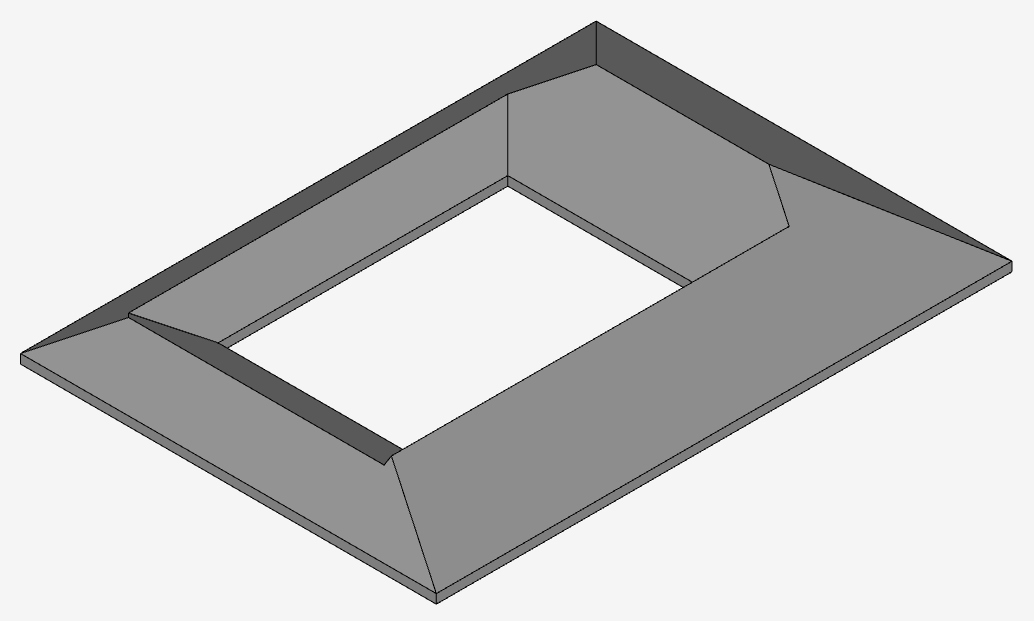

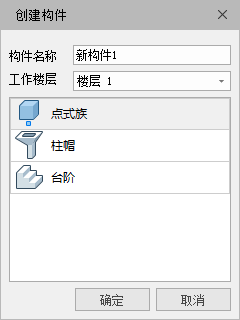

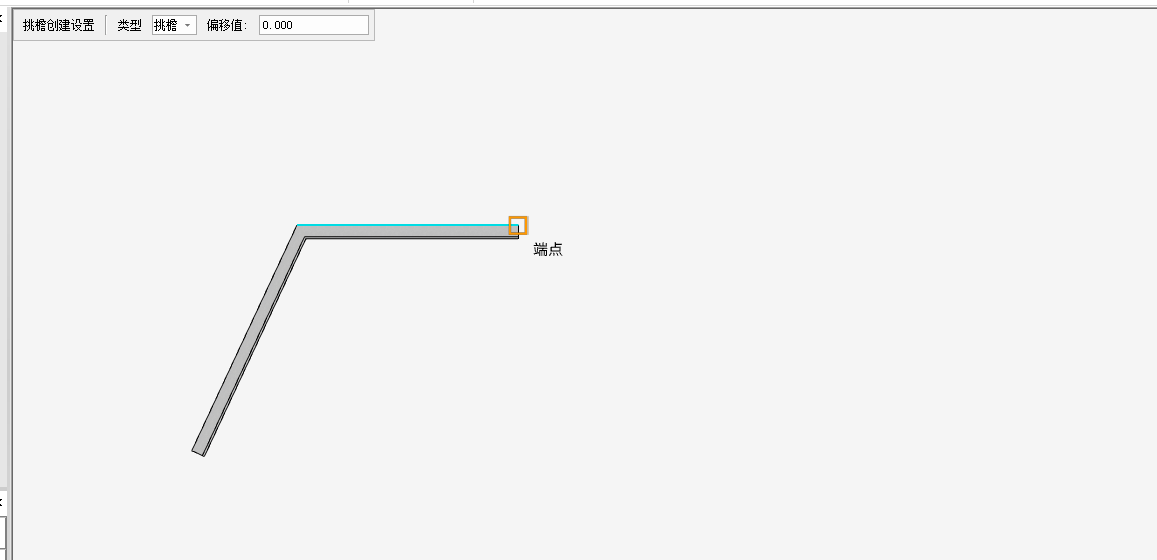

BIMMAKE支持绘制以下类型的主体结构：柱/墙/梁/楼板/楼梯/组合楼梯/栏杆扶手/屋顶/门/窗/墙洞/板洞/地沟/挑檐/后浇带/坡道/更多构件 [TOC] ## 1.柱  几何造型：创建矩形柱、圆柱、L 形柱、T 形柱、Z 形柱、自定义截面柱； 放置方式：垂直柱、斜柱。 **操作步骤：** 点击【构件工具栏】＞主体结构，选择“柱”，点击插入点，完成放置。 创建出来的柱子可以通过属性面板切换族类型、修改具体属性。 **柱墙构件附着到楼板/屋面** \*\*\*\* **操作步骤：** 点击目标柱/墙，【修改】＞附着到顶，选择“目标顶面”，完成附着操作。 **修改土建构件类型材质：** 点击目标柱/墙等，属性面板>设置>材质 \*\*\*\* ***** ## 2.墙  可以创建标准墙、变截面墙。 **操作步骤：** 点击【构件工具栏】＞主体结构，选择“墙”，点击起点和终点，完成绘制。绘制方式支持直线、弧线、矩形。 创建后的墙可以通过属性面板切换族类型、修改具体属性。 ## 3.梁  **梁创建** 几何造型：创建矩形梁、T 型梁、自定义截面梁、变截面梁。 **操作步骤：** 点击【构件工具栏】＞主体结构，选择“梁”，点击起点和终点，完成绘制。绘 制方式支持直线、弧线、矩形。 创建后的梁可以通过属性面板切换族类型、修改具体属性。 **梁加腋角创建** 选中梁，【精细编辑】中创建梁加腋 \*\*\*\* ## 4.楼板  可以绘制楼板，定义楼板坡度，还可以根据封闭区域自动识别生成楼板。  **操作步骤：** 点击【构件工具栏】＞主体结构，选择“楼板”，进入编辑轮廓模式，绘制封闭 楼板轮廓线，点击“√”完成绘制。编辑模式绘制方式支持直线、弧线、矩形。 创建后的楼板可以通过属性面板切换族类型、修改具体属性，也可以通过双击楼板进入楼板轮廓编辑模式。 ## 5.楼梯  可以绘制装配式楼梯、整体浇筑楼梯。 **操作步骤：** 点击【构件工具栏】＞主体结构，选择“楼梯”，点击插入点，完成放置。 创建后的楼梯可以通过属性面板切换族类型、修改具体属性。 ## 6.组合楼梯  支持在组合楼梯中绘制梯段、平台、矩形梯梁。 **操作步骤：** 1.点击【构件工具栏】＞主体结构，点击“组合楼梯”，进入“组合楼梯”模式， 2.然后在组合楼梯属性参数中，设置公共参数  3.点击ribbon上的“绘制梯段”，两点绘制梯段，可以在action bar上选择绘制方向、路径定位和起点踏步编号，梯段上及时显示起始踢面数，可拖动夹点编辑梯段宽度和长度。  梯段关键参数详解： * 开始于踢面，结束于踢面，结束于踏面 *  * 顶部相对高度： 以组合楼梯的底部标高为基准的相对高度： * 梯段“结束于踢面”：结束踢面的最顶部高度作为梯段高度； * 梯段“结束于踏面”：以结束的踏面作为梯段高度。 * 延伸至踢面底部之下：指定梯段延伸到楼梯底部标高之下的距离。负值：梯段延伸到楼梯底部标高之下；正值：梯段延伸至楼梯底部标高之上。 4\. 点击ribbon上的“绘制平台”，进入编辑轮廓模式，绘制封闭平台轮廓线，点击“√”完成绘制。编辑模式绘制方式支持直线、圆弧、矩形。  5.点击ribbon上的“绘制梯梁”，点击起点和终点，完成绘制。绘制方式支持直梁、弧梁、矩形梁、拾取创建。  平台、梯梁的绘制支持两种方式： * 拾取一个对象在其顶部高度创建 * 点击空白在最高梯段的顶部高度创建 6.退出“组合楼梯”模式，完成创建。  创建后的梯段、平台、梯梁均可以通过属性面板修改具体属性。  ## 7.栏杆扶手  栏杆扶手可以直接绘制迹线生成模型，绘制后支持编辑迹线继续修改。 **绘制步骤：** 点击【构件工具栏】＞主体结构，选择“栏杆扶手”＞绘制，点击插入点，完成放置。 选择“栏杆扶手”＞楼梯放置栏杆，或梯梁放置栏杆，单击需要放置栏杆扶手的：整体浇注式楼梯、装配式楼梯 **编辑步骤：** 选中已经绘制好的栏杆扶手，点击编辑迹线可以编辑绘制的迹线，也可以通过双击栏杆扶手进入栏杆扶手迹线编辑模式。  **样式配置** 栏杆扶手可以通过属性面板切换族类型、修改具体属性。 选中已经绘制好的栏杆扶手，点击“属性面板>修改”，可直接修改栏杆扶手的高度参数。 点击“配置”，可进入栏杆扶手样式配置界面，自由配置栏杆扶手样式。也可以通过点击编辑构件进入构件编辑器编辑栏杆扶手的样式。  >[danger] 注意：目前组合楼梯命令创建的梯段、平台、梯梁，不支持自动放置栏杆扶手； > 如需栏杆扶手和楼梯一起移动、旋转、复制等通用编辑，需要选中2个对象 ## 8.屋顶  **操作步骤：** 点击【构件工具栏】＞主体结构，选择“屋顶”，进入编辑模式：  * 绘制封闭轮廓线作为屋顶边界线，支持创建：直线、 矩形、圆形、弧形等草图线。屋顶支持绘制多个内轮廓为边界； * 通过角度或坡度比定义屋面坡度，选中需要添加坡度的屋顶轮廓线，在属性面板勾选“定义屋顶坡度”，修改角度或坡度比；  * 通过坡度箭头定义屋面坡度，在ribbon点击绘制坡度箭头命令 ，绘制直线定义坡度箭头。所有坡度箭头的尾部都必须位于屋顶边界线上，一个轮廓线只能关联一个坡度箭头。 * 通过角度、高度差或坡度比的方式定义坡度箭头的比例。    点击“√”完成屋顶编辑，生成屋顶的实体模型，也可以通过双击屋顶再次进入屋顶轮廓编辑模式。  ## 9.门  可以在墙上绘制门。绘制后的门可以选中，进行相关编辑操作。 **操作步骤：** 点击【构件工具栏】＞主体结构，选择“门”，在墙上选择插入点放置，即可 完成绘制。 ## 10.窗  可以在墙上绘制窗。绘制后的窗可以选中，进行相关编辑操作。 **操作步骤：** 点击【构件工具栏】＞主体结构，选择“窗”，在墙上选择插入点放置，即可 完成绘制。 **门窗方向：** 在墙上创建门窗时，使用空格键，可以切换门窗左右翻转方向； 门窗创建完成后再选中门窗，点击旋转图标，可以切换门窗左右和内外翻转方向，在属性面板中也可以修改翻转参数。  ## 11.墙洞  可以在墙上绘制墙洞。绘制后的墙洞可以选中，进行相关编辑操作。 **操作步骤：** 点击【构件工具栏】＞主体结构，选择“墙洞”，在墙上选择插入点放置，即可 完成绘制。 ## 12.板洞  **操作步骤：** 点击【构件工具栏】＞主体结构，选择“板洞”，点击楼板某一个面，进入编辑 模式，绘制板洞轮廓线，点击“√”完成绘制，也可以通过双击板洞进入板洞轮廓编辑模式。编辑模式绘制方式支持直线、弧线、矩形。  ## 13.挑檐  挑檐创建分为【挑檐绘制】及【定义截面挑檐】。可以绘制挑檐或者自定义截面挑檐。  **【绘制挑檐】操作步骤：** 点击【构件工具栏】＞主体结构，选择“挑檐＞绘制挑檐”，点击**楼板或地形表面**，进入绘制 模式，绘制挑檐路径线，点击“ESC”完成绘制。编辑模式绘制方式支持直线、弧线、矩形。  **【自定义截面挑檐】操作步骤：点击【构件工具栏】＞主体结构，选择“挑檐＞自定义截面挑檐”，点击楼板或地形表面**，进入编辑 模式，绘制挑檐轮廓线，点击“√”完成绘制。入绘制 模式，绘制挑檐路径线，点击“ESC”完成绘制。编辑模式绘制方式支持直线、弧线、矩形。   ## 14.后浇带  可以根据施工流水段，主体结构创建后浇带。 **操作步骤：** 点击【构件工具栏】＞主体结构，选择“后浇带”，进入绘制 模式，绘制挑后浇带径线，点击“ESC”完成绘制。编辑模式绘制方式支持直线、弧线、矩形。   ## 15.地沟  可以在楼板或者筏板上，绘制地沟 **操作步骤：** 点击【构件工具栏】＞主体结构，选择“地沟”，进入绘制模式，仅可以在楼板或筏板上绘制地沟构件。编辑模式绘制方式支持直线、弧线、矩形  ## 16.坡道  **操作步骤：** 可以导入CAD坡道图纸作为底图，点击【构件工具栏】＞主体结构，选择“坡道”，进入绘制模式。 Step1.在平面视角按图纸初步绘制坡道坡段起终点 Step2.按照图纸变坡点的标高修改各坡段起终点标高 Step3.标高调整，确认每段坡段都相接 Step4.按图纸编辑坡段/平台轮廓  Tips： 坡道的坡段的起始点的高度，需要先进行调整至设计值，当坡段编辑轮廓后，则坡段的起始点高度不再支持修改 ## 17.更多构件  ### 柱帽： **操作步骤：** 点击【构件工具栏】＞主体结构＞更多构件，选择“柱帽”，直接放置  目前直接创建以下族：从左到右为 矩形单倾角柱帽、矩形托板柱帽、圆形单倾角柱帽、圆形托板柱帽。更多族可以从构件坞插件上下载。  ### 压顶： **操作步骤：** 点击【构件工具栏】＞主体结构＞更多构件，选择“压顶”，进入绘制模式。编辑模式绘制方式支持直线、弧线、矩形、拾取线。放置方式：支持定位到工作平面、放置到面上。  ### 台阶： **操作步骤：** 点击【构件工具栏】＞主体结构＞更多构件，选择“台阶”，直接放置  更多族可以从构件坞插件上下载。 ### 散水： **操作步骤：** 点击【构件工具栏】＞主体结构＞更多构件，选择“散水”，进入绘制模式。编辑模式绘制方式支持直线、弧线、矩形、拾取线。放置方式：支持定位到工作平面、放置到面上。  ### 自定义截面线式构件： **操作步骤：** 点击【构件工具栏】＞主体结构＞更多构件，选择“自定义截面线式构件”，出现弹窗，选择族类别：压顶/散水 选择族类别后，进入编辑轮廓模式，绘制轮廓，点击“√”，线式绘制构件。 ### 自定义点式构件： **操作步骤：** 点击【构件工具栏】＞主体结构＞更多构件，选择“自定义点式构件”，出现弹窗，选择族类别：柱帽/台阶  选择族类别后，选择插入点，启动构件编辑器，进入“在位编辑”模式，绘制完成后，回到项目环境，完成创建。
