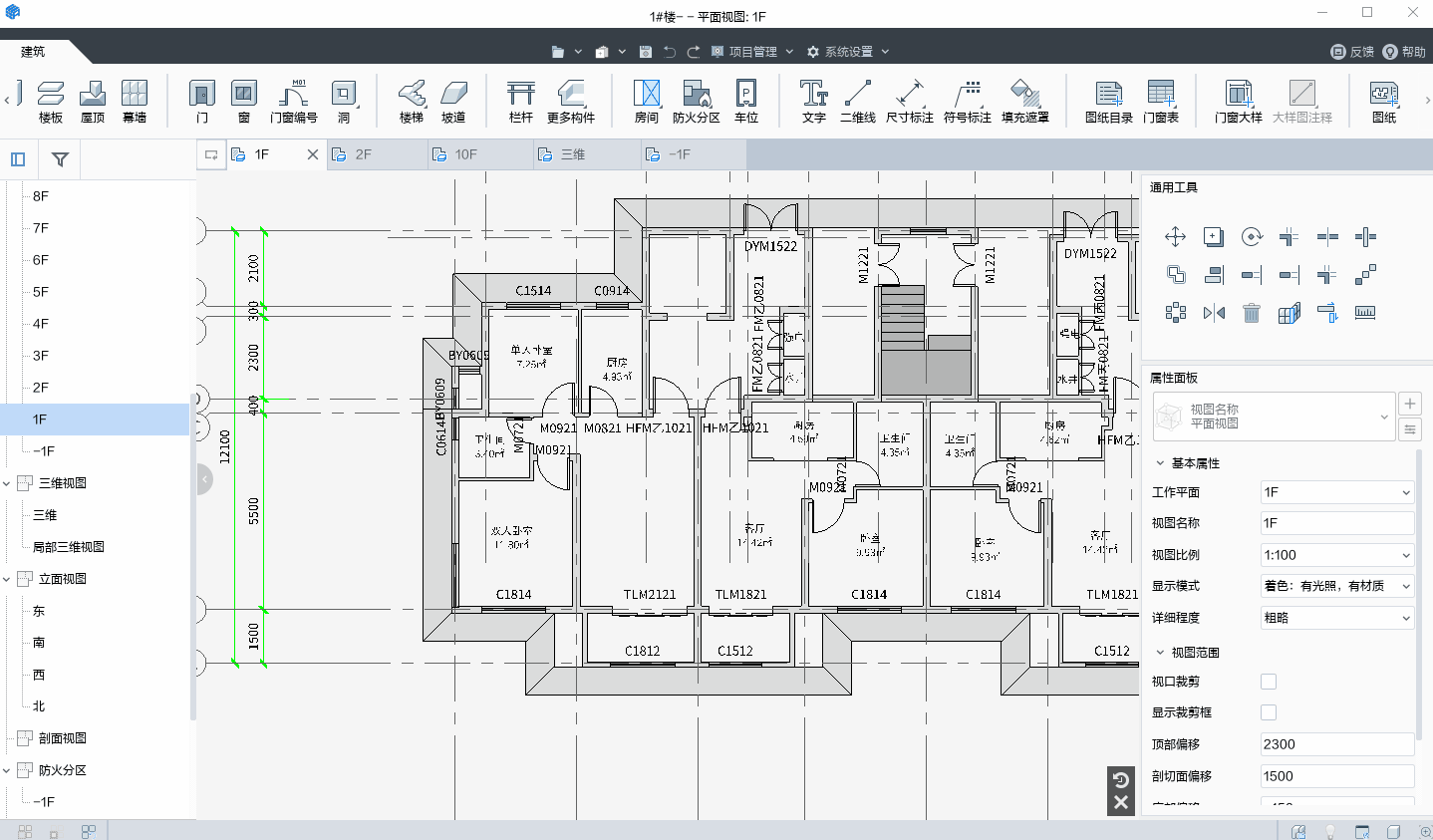

### 创建流程 1. 点击工具栏中【符号标注】 【剖切索引】； 2. 在属性面板中添加上标文字和下标文字，修改索引信息； 3. 在绘图区域点击第一点确定剖切位置； 4. 再次单击确定剖切线方向； 5. 单击完成文字位置的摆放； 6. 按 “Esc"退出命令。 ### 创建示例 **提示：**示例使用0.11.0版本录制，使用版本不同，可能在界面显示上略有不同****  注：动图导出为PDF后可能无法播放，如需观看请前往： https://ihavenolimitations.xyz/glodon_garch/garch_r1/content ### 剖切索引实例参数 | 参数分组 | 参数 | 说明 | | --- | --- | --- | | 标注信息 | 上标文字| 引出线上方标注的文字，用户可输入，默认为空 | | | 下标文字 | 引出线下方标注的文字，用户可输入，默认为空 | | 索引信息 | 索引号 | 用户可以输入需要的内容 | | | 图号 | 用户可以输入需要的内容 | ### 剖切索引类型参数 | 参数分组 | 参数 | 说明 | | --- | --- | --- | | 折段线和索引号 | 线样式 | 下拉列表选择，由线样式面板定义，默认为“标注_实线_细” | | 标注信息 | 标注文字高度 | 默认为3.5 | | 索引信息 | 索引文字高度 | 默认为3.5 | ### 编辑剖切索引 1. 选中剖切索引后可以通过夹点进行剖切线、引出线和索引号位置的调整； 2. 通过实例参数和类型参数进行修改、编辑； 3. 通用的编辑：移动、复制、阵列、镜像。
