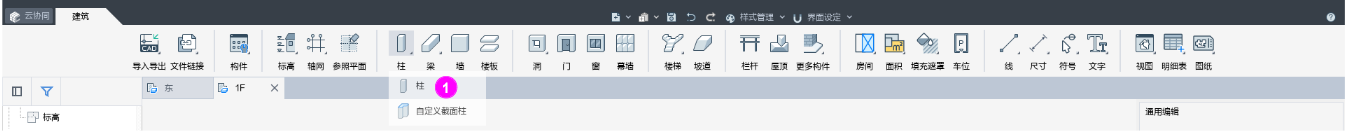

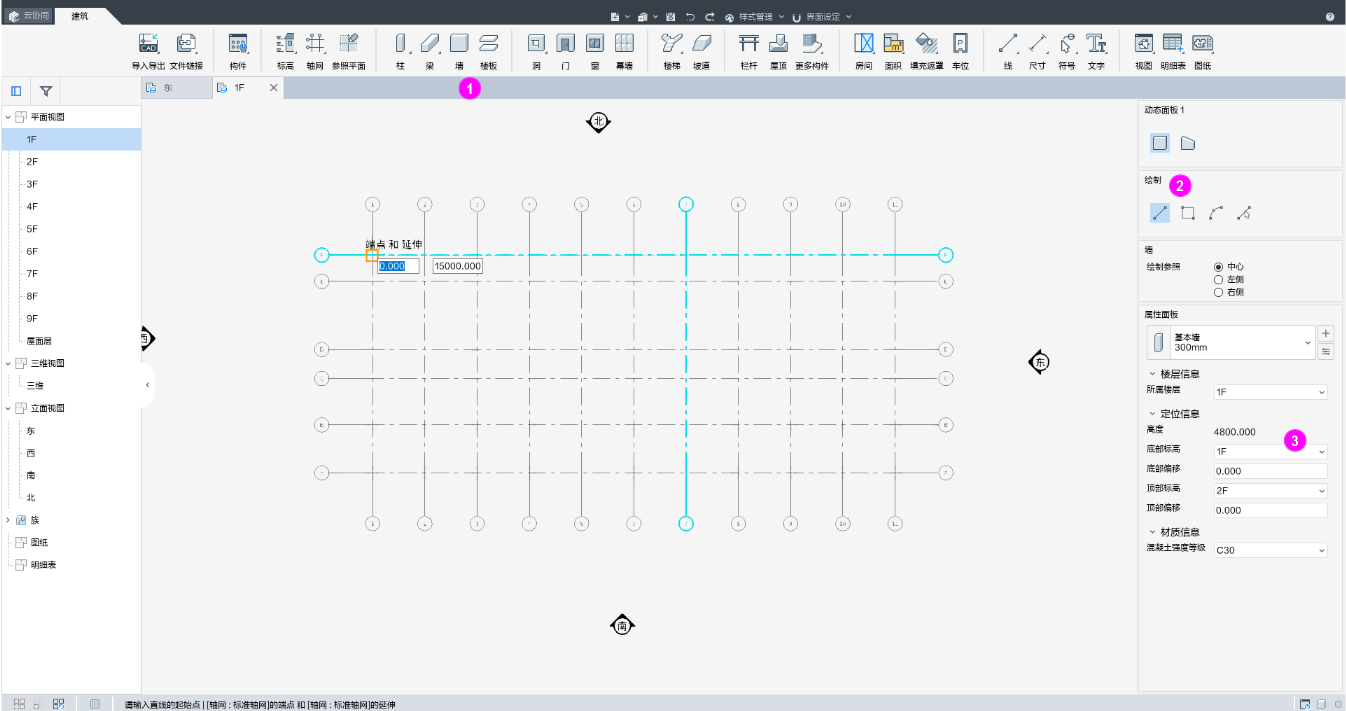

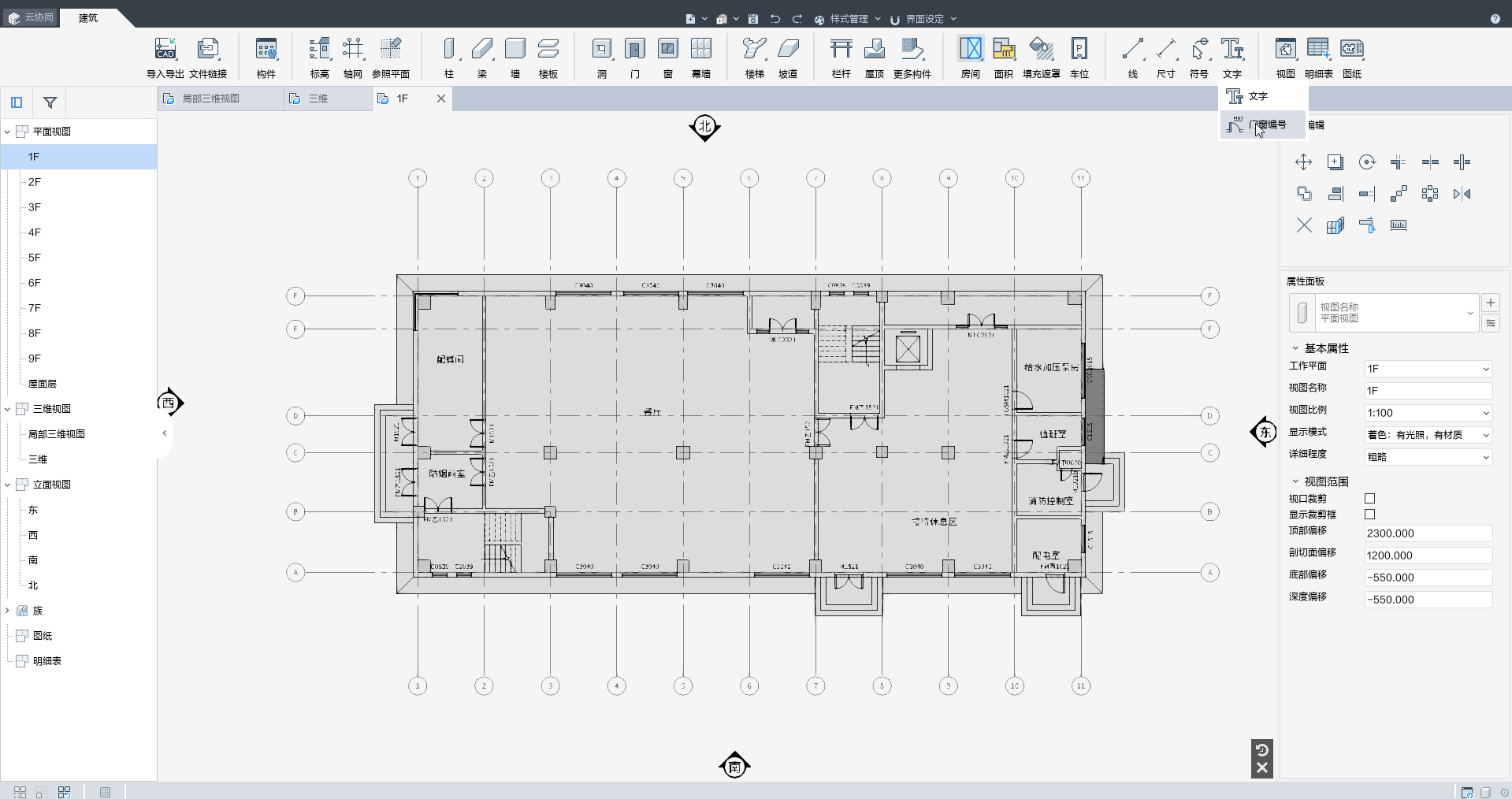

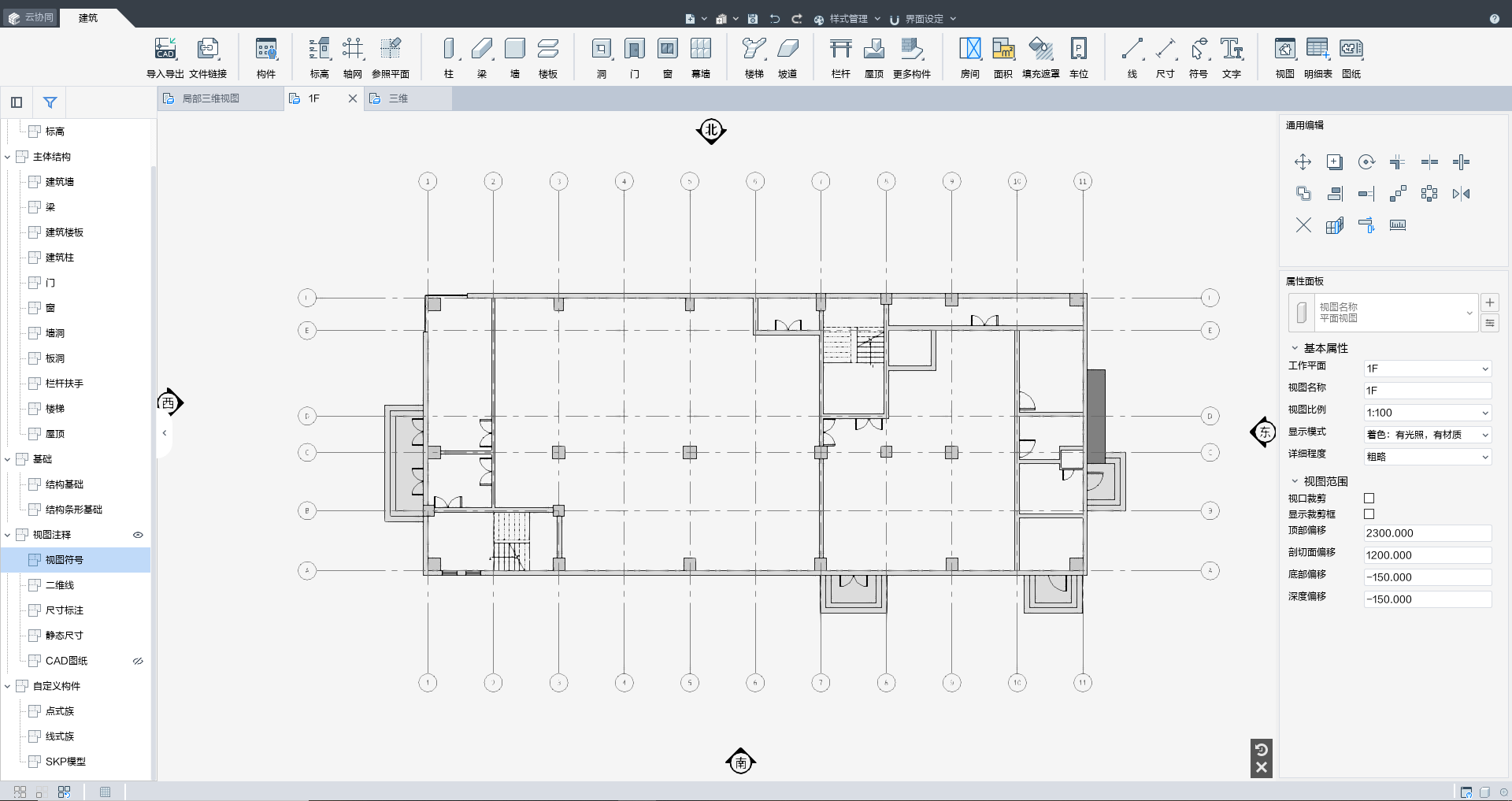

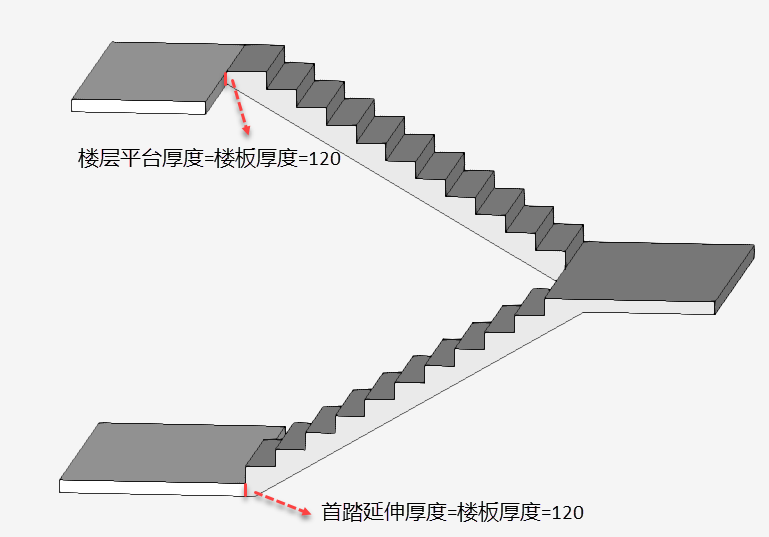

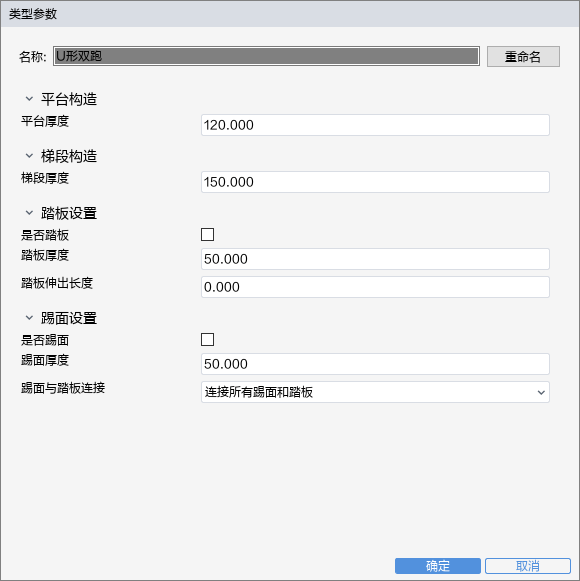

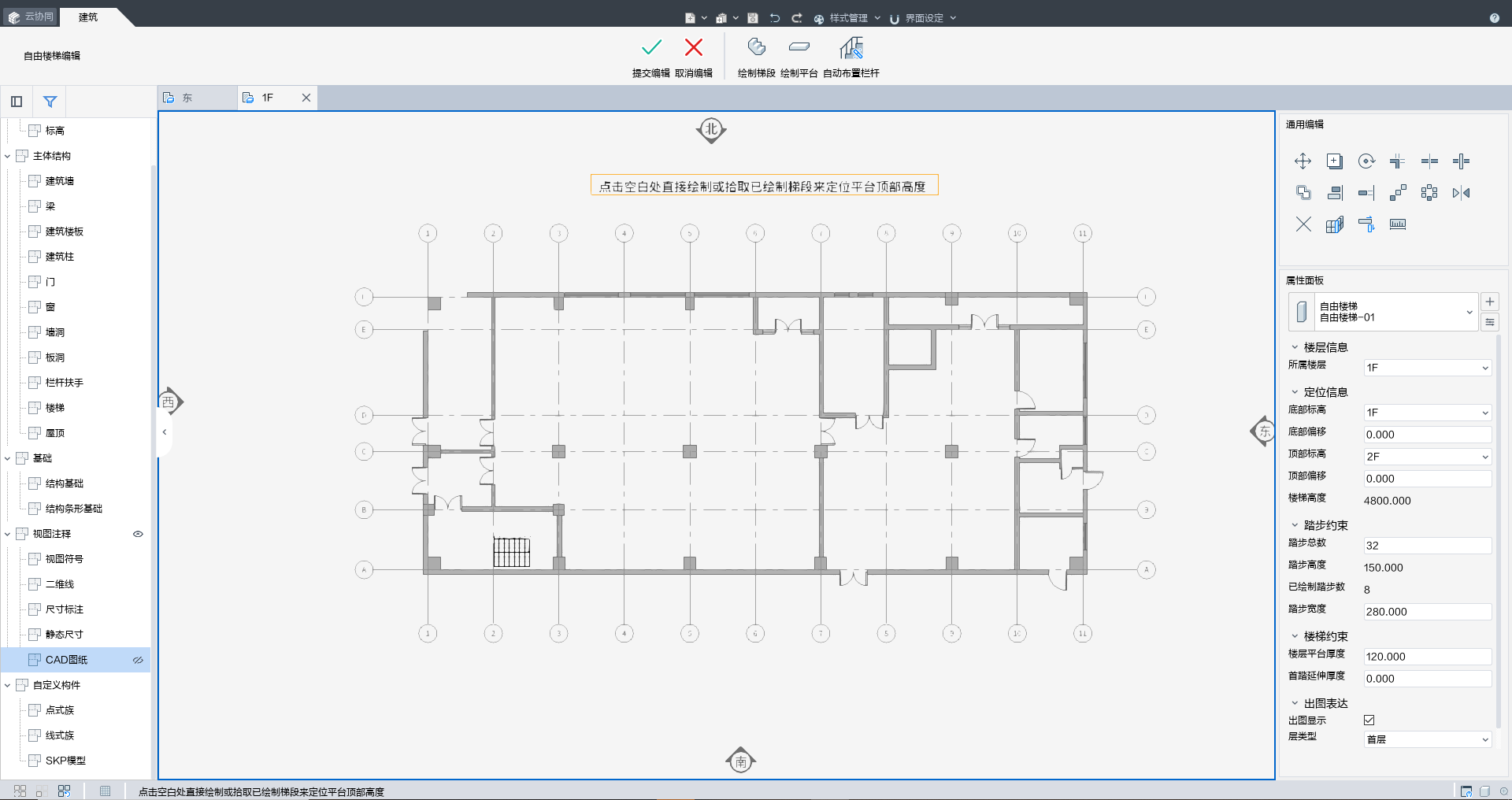

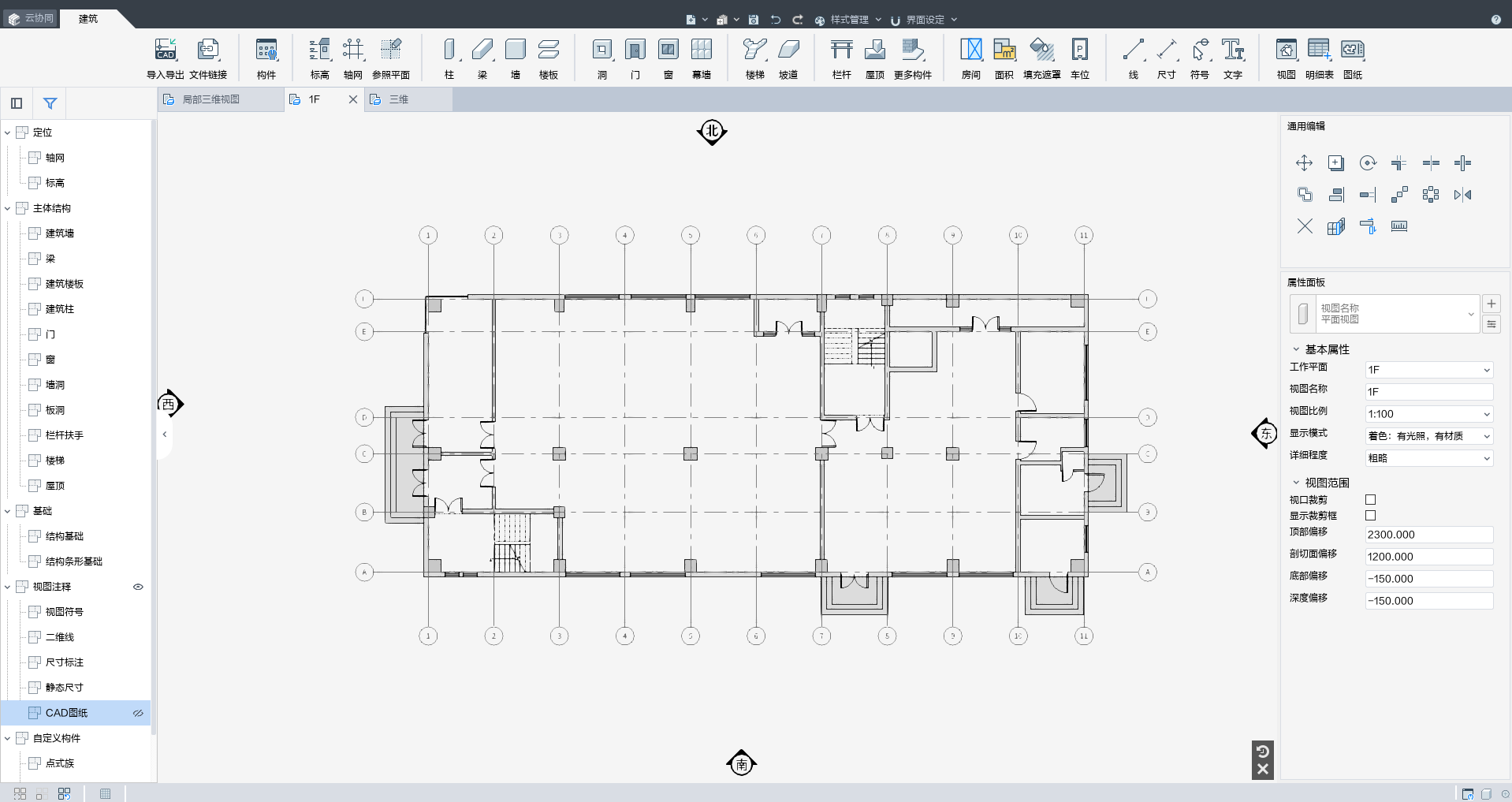

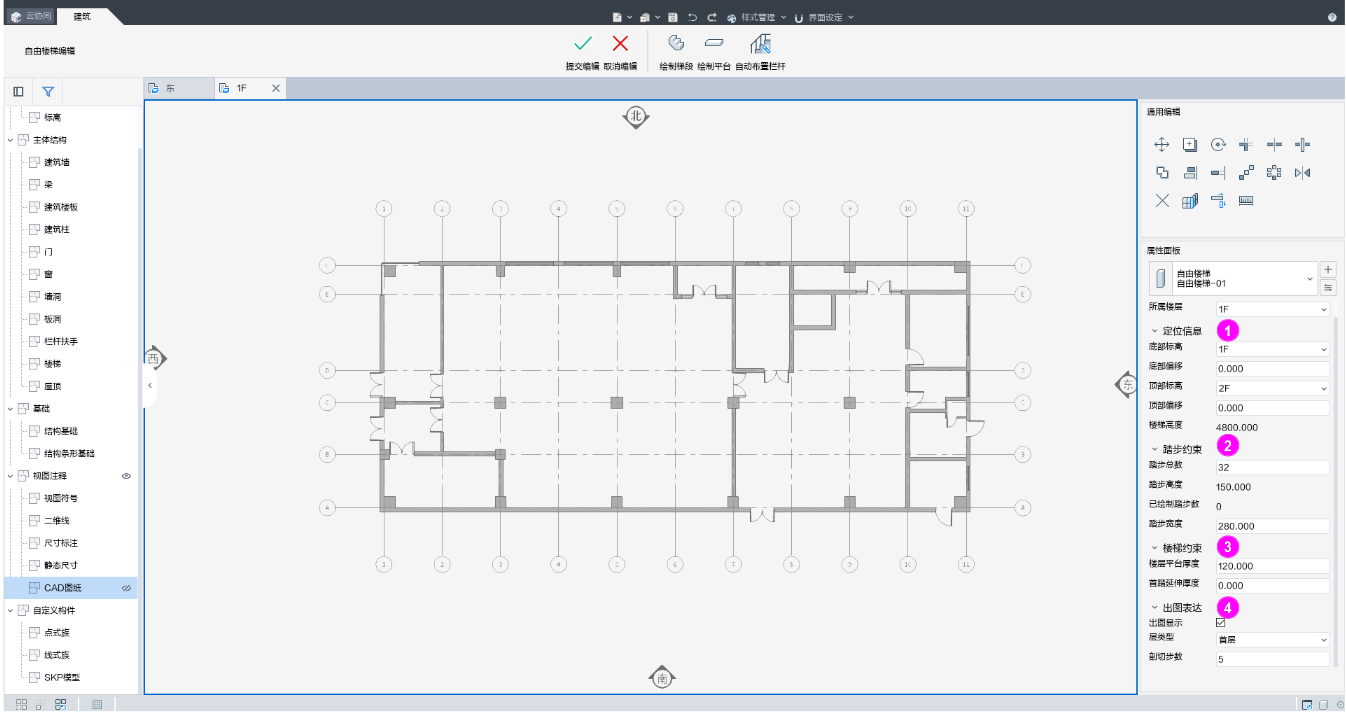

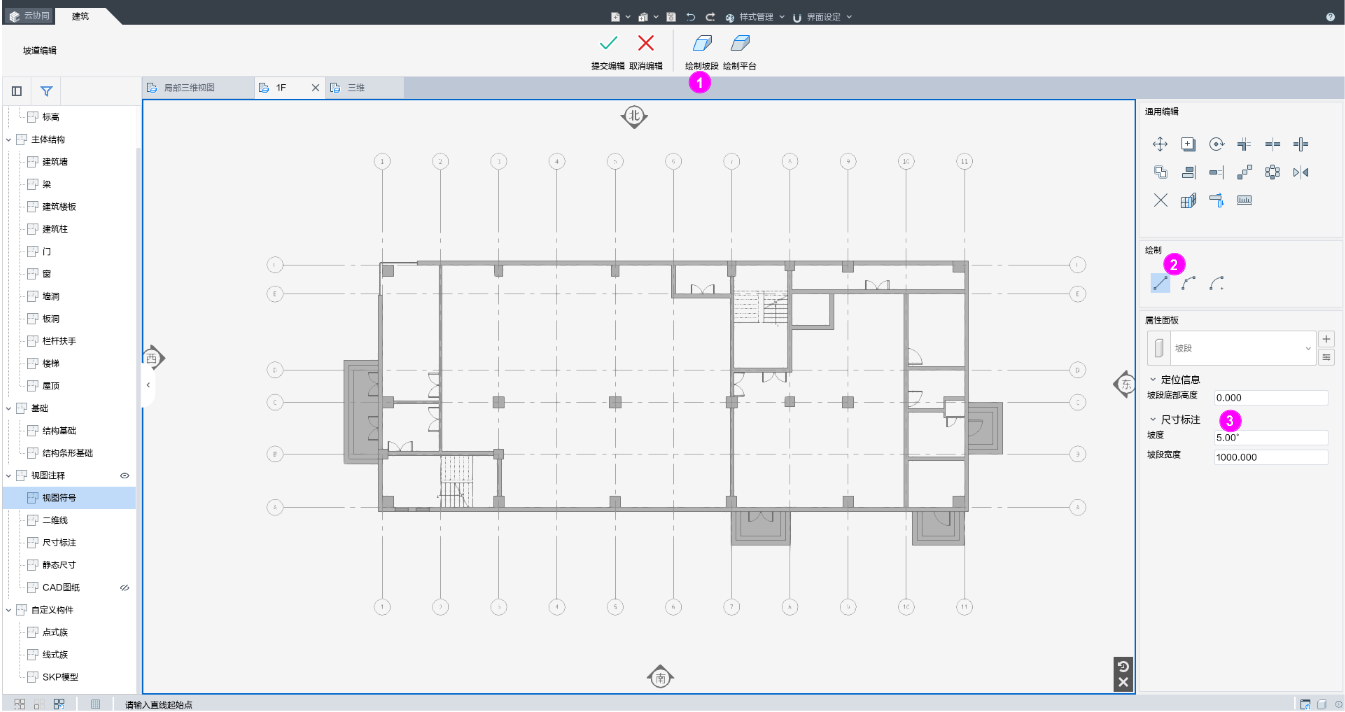

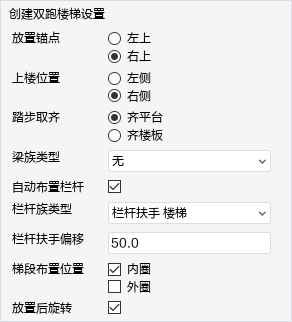

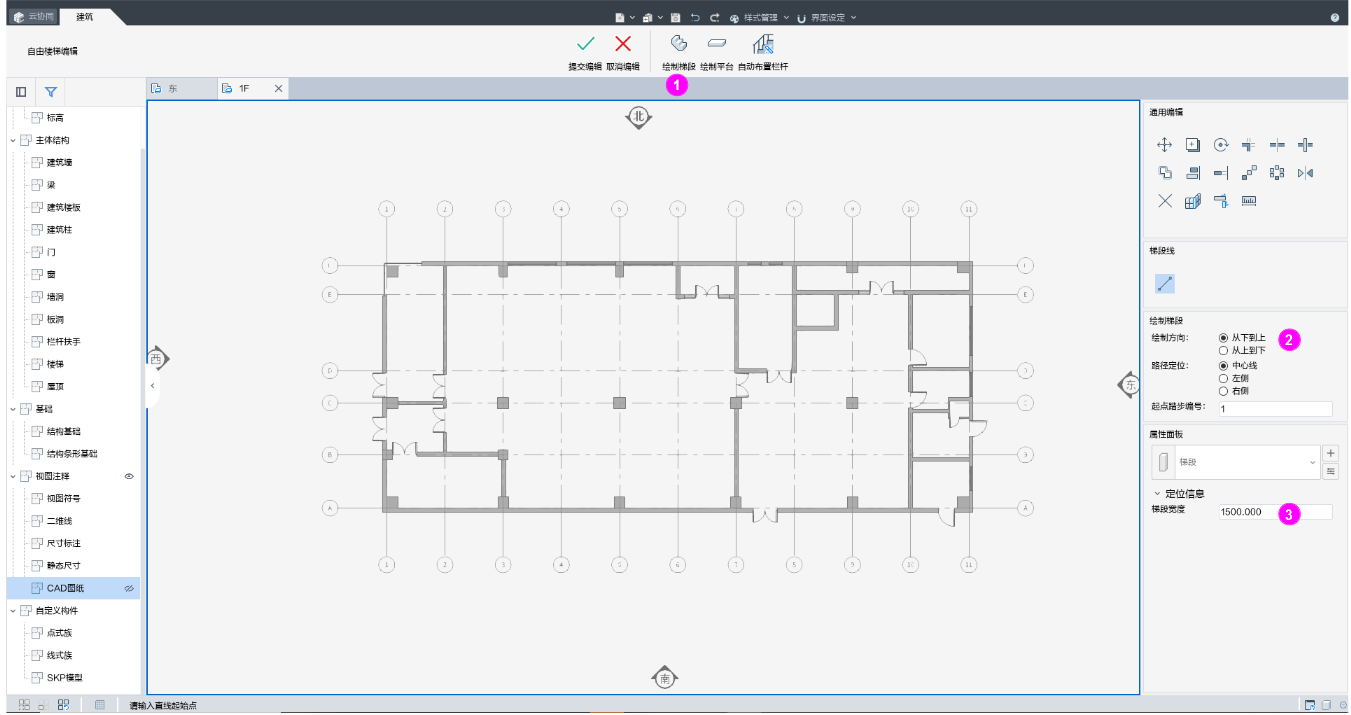

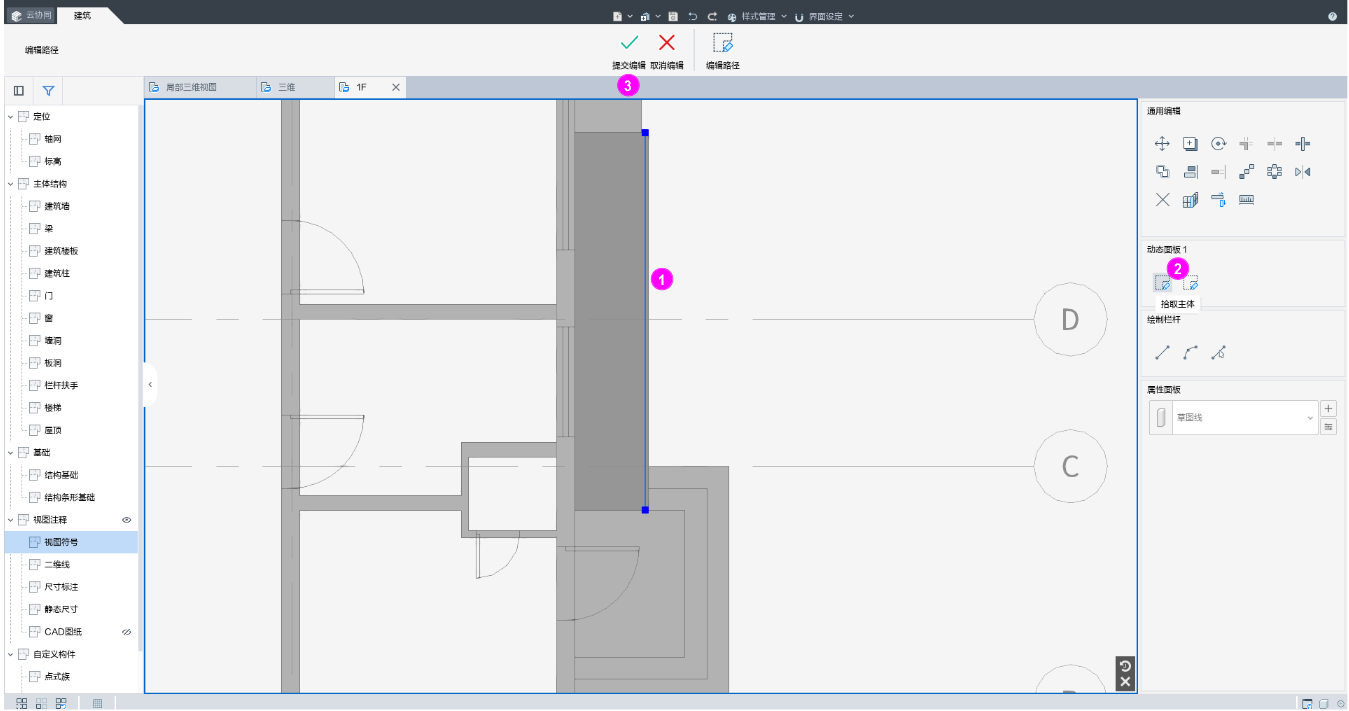

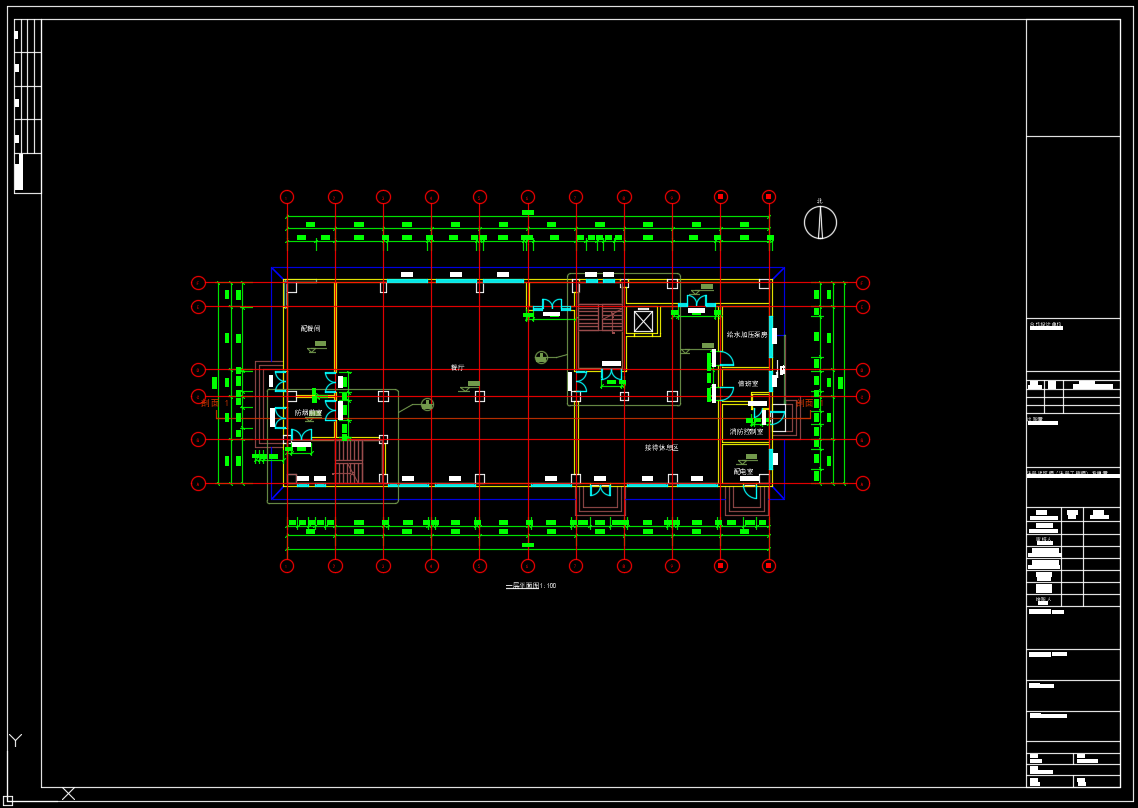

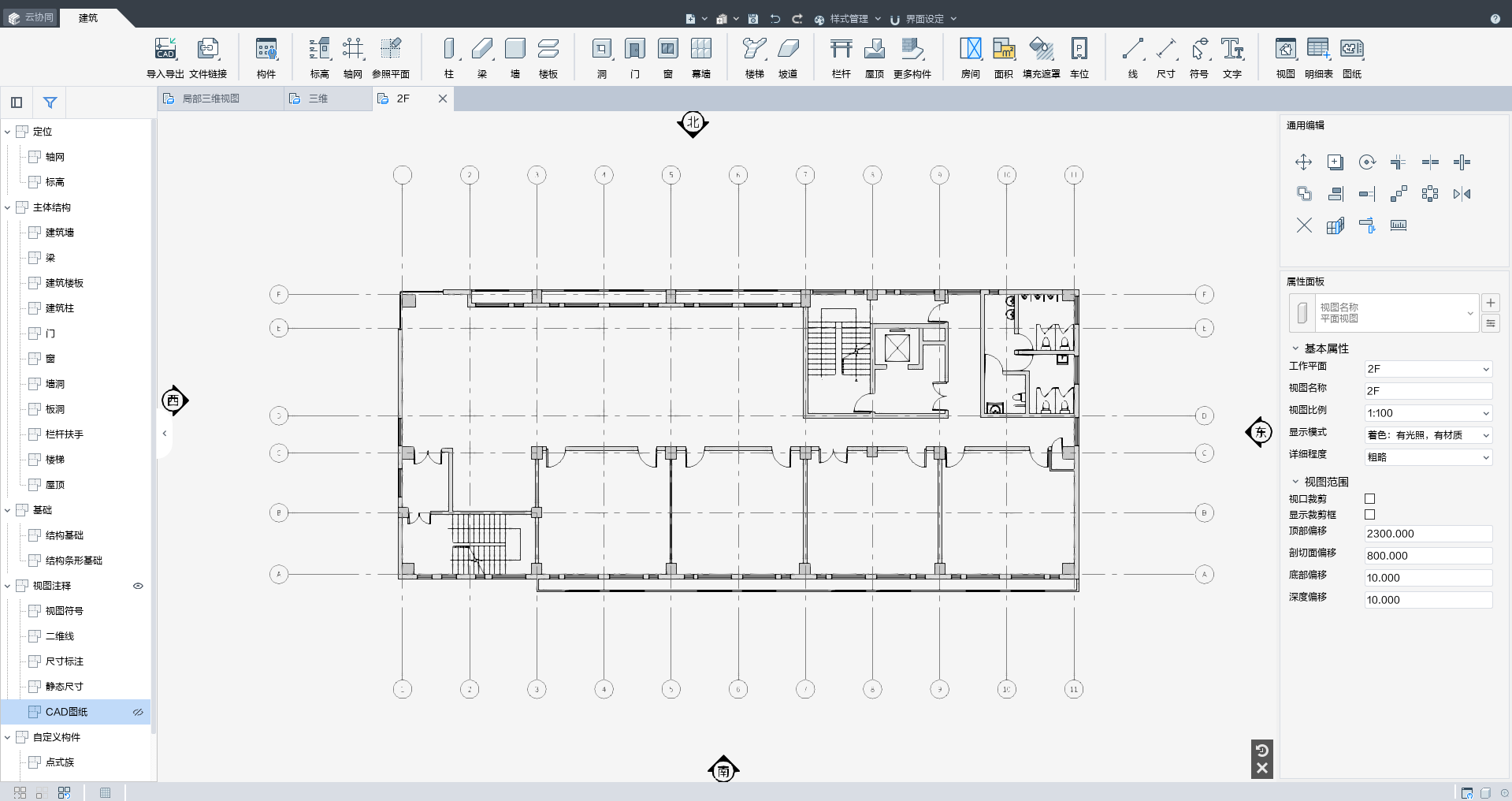

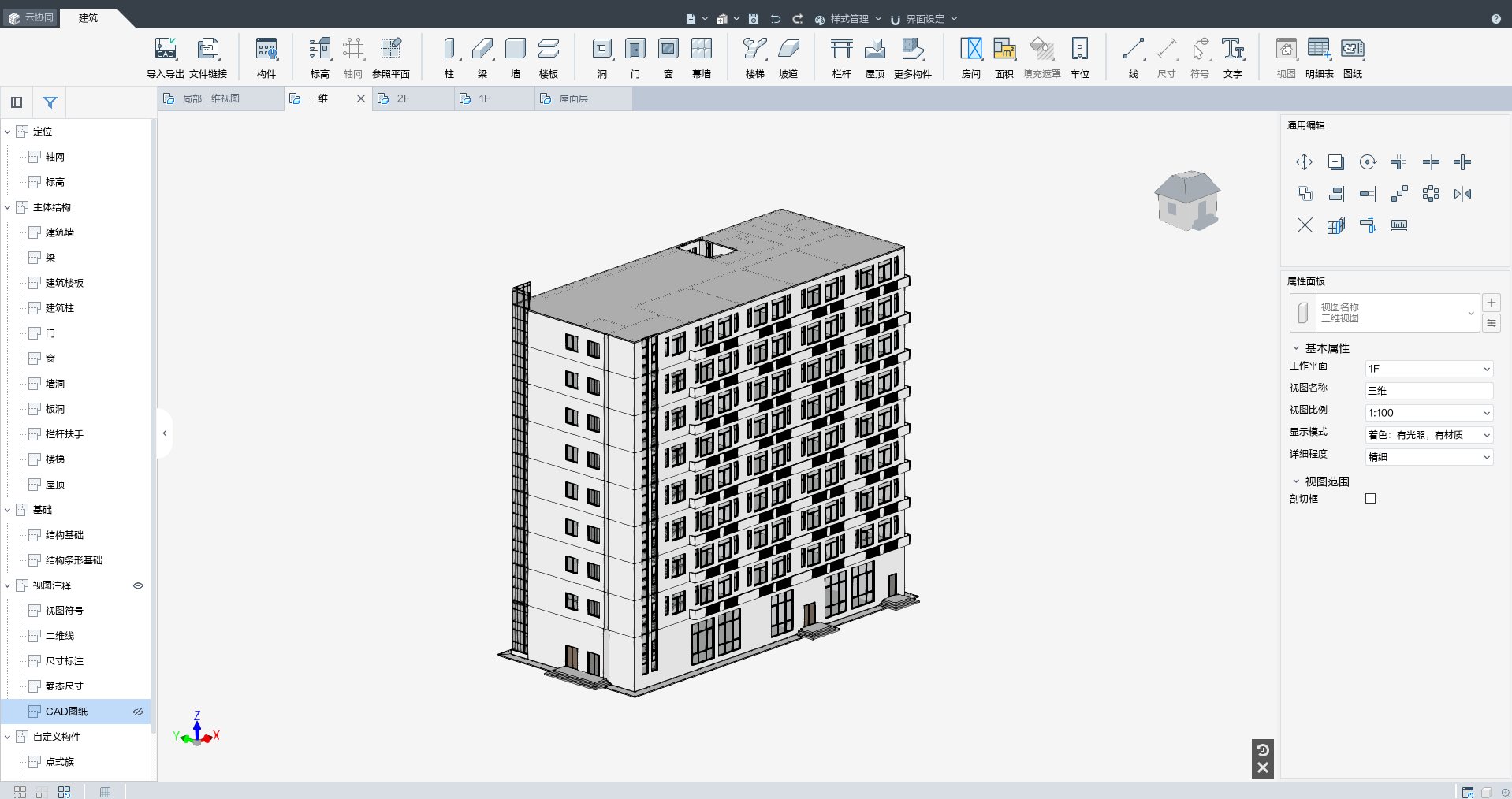

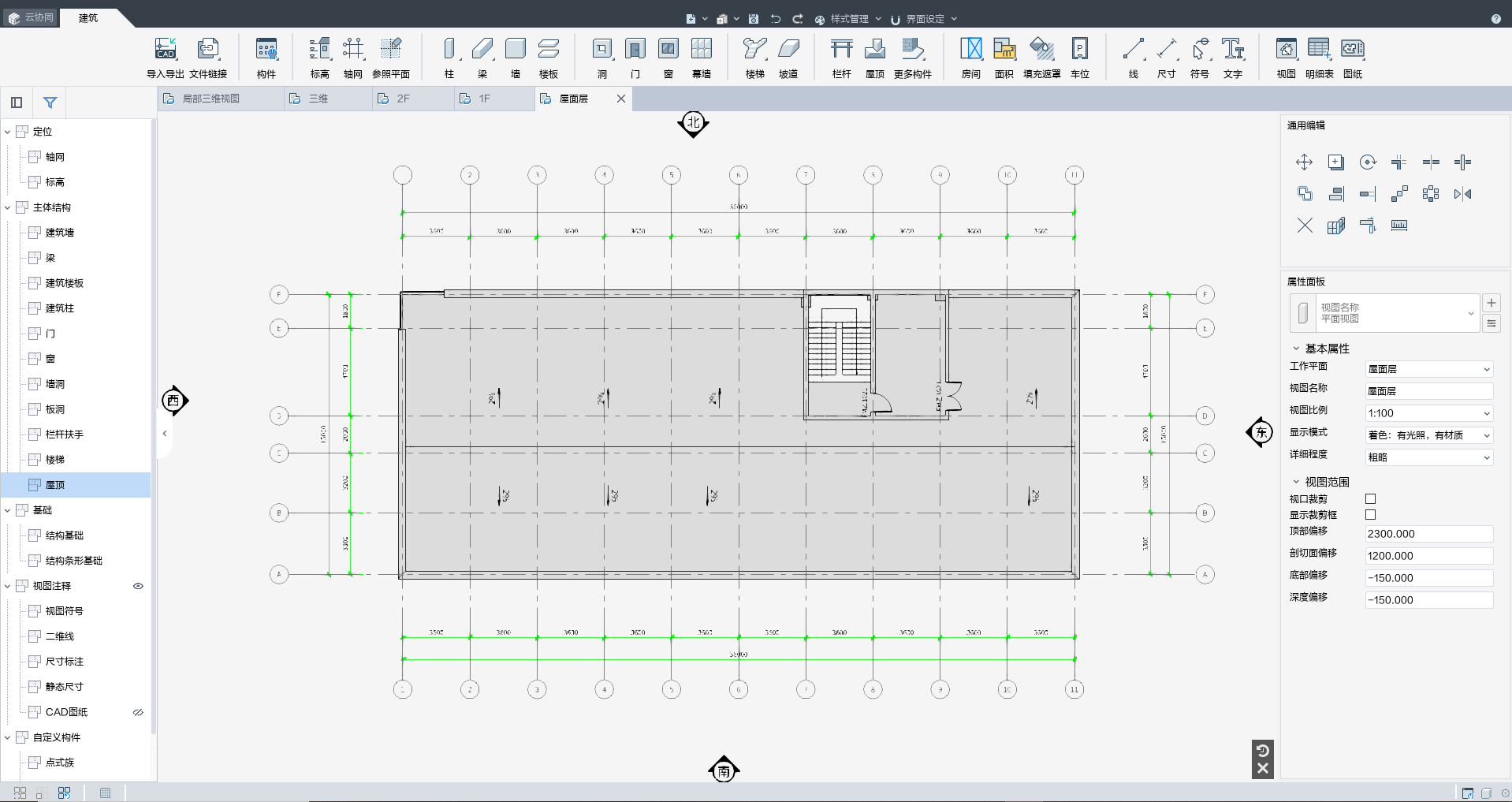

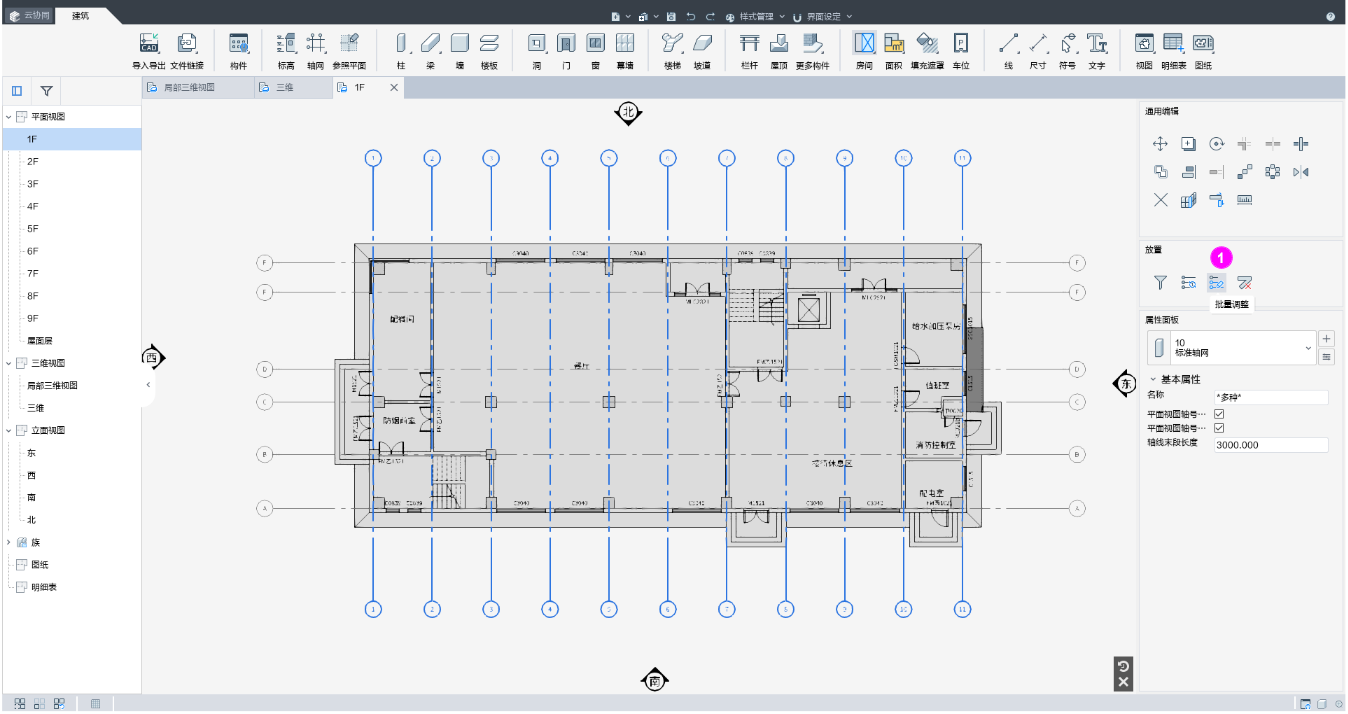

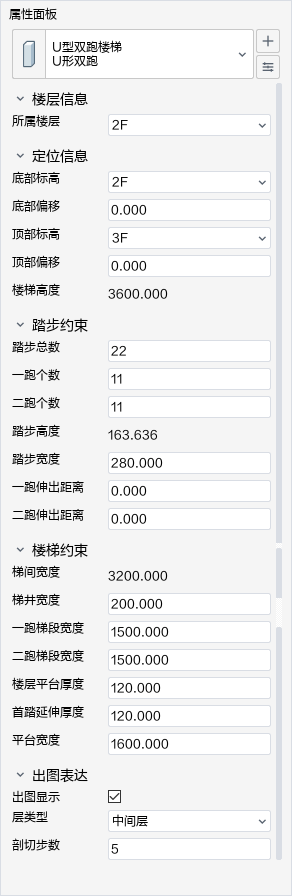

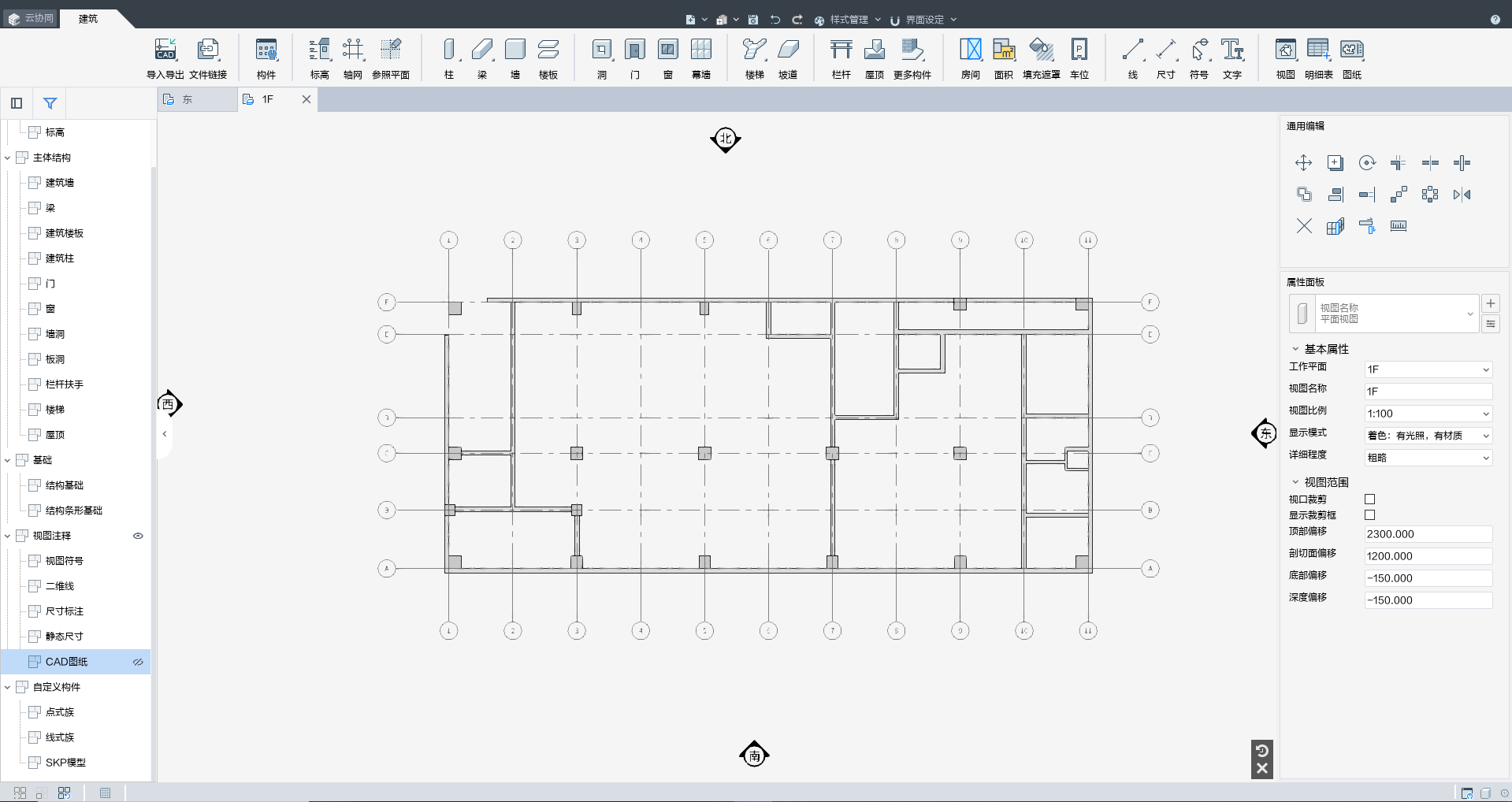

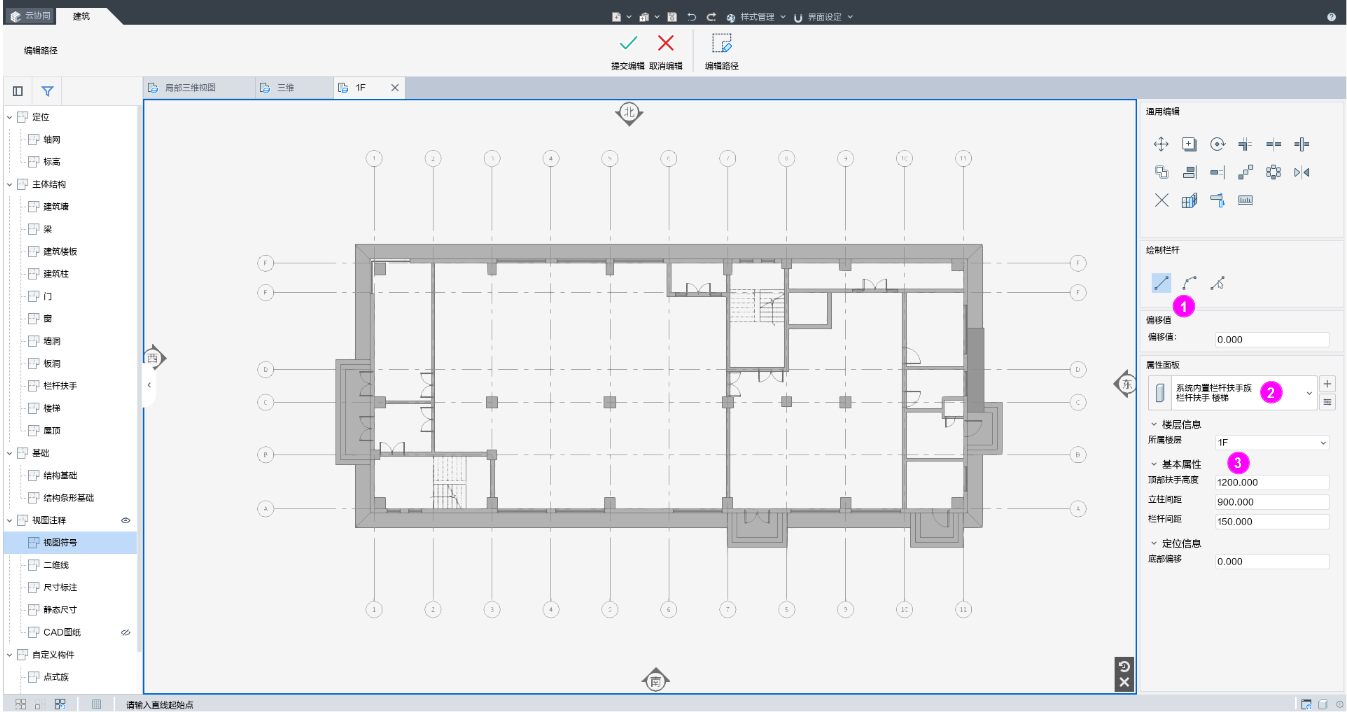

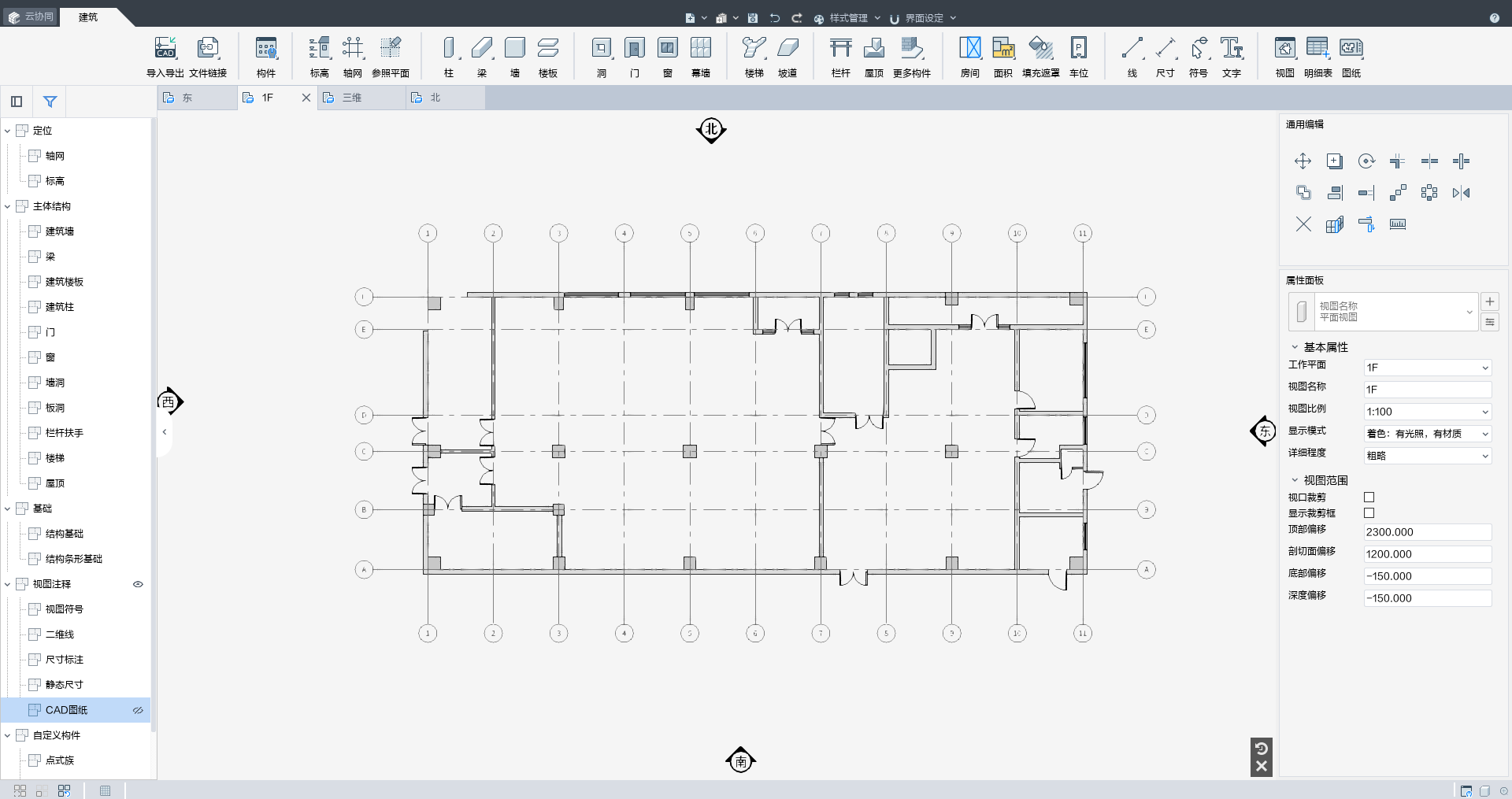

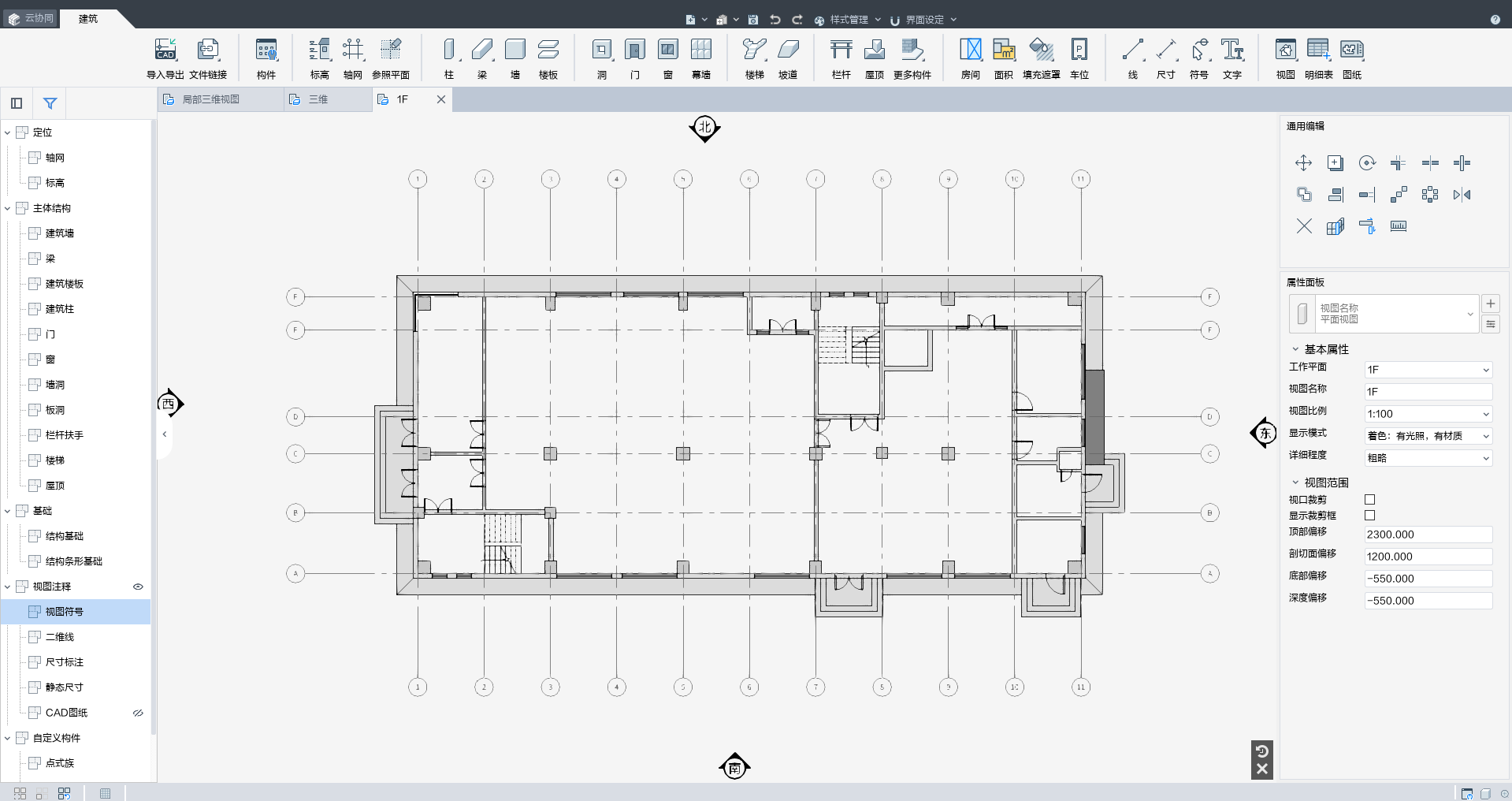

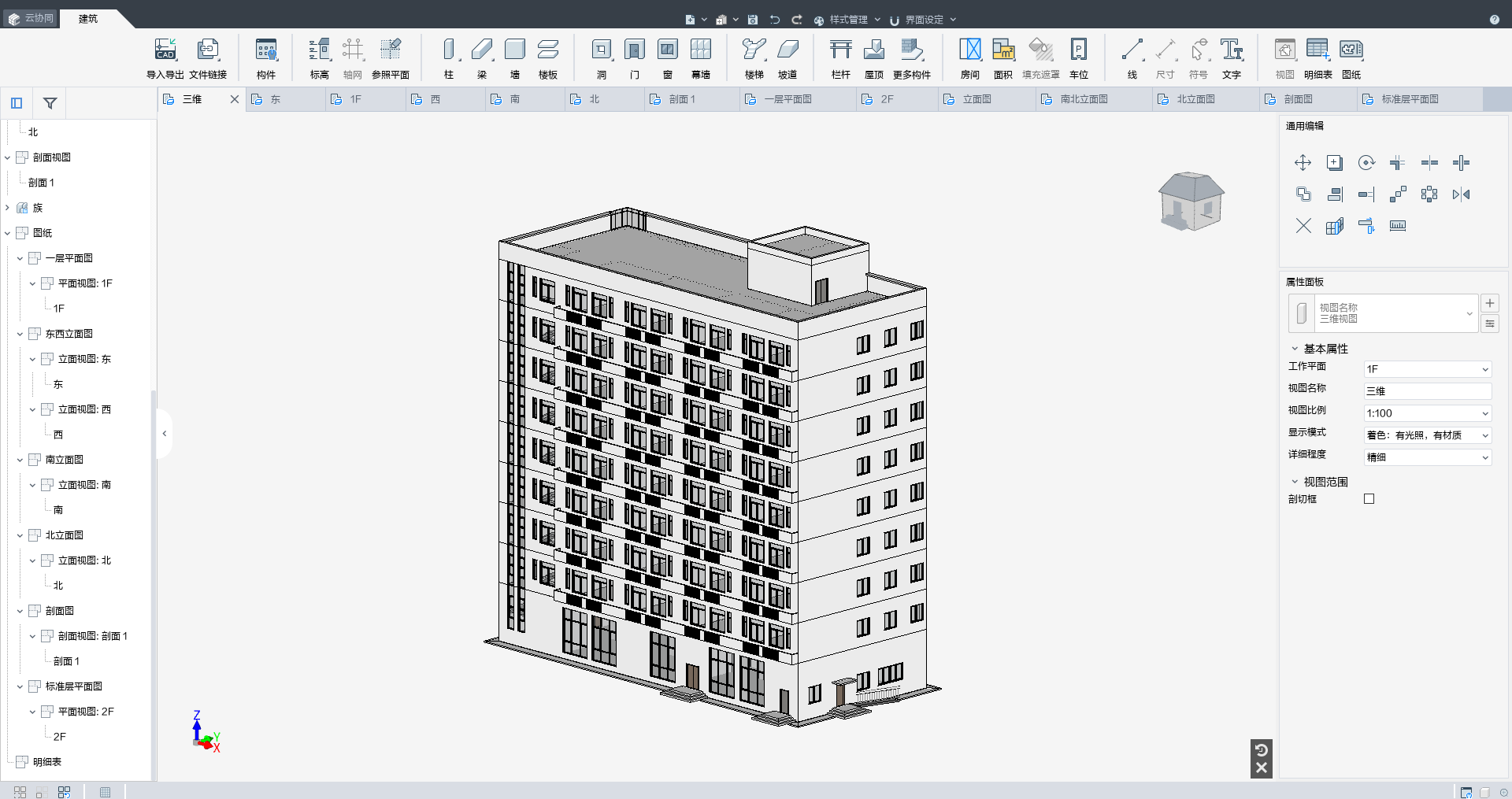

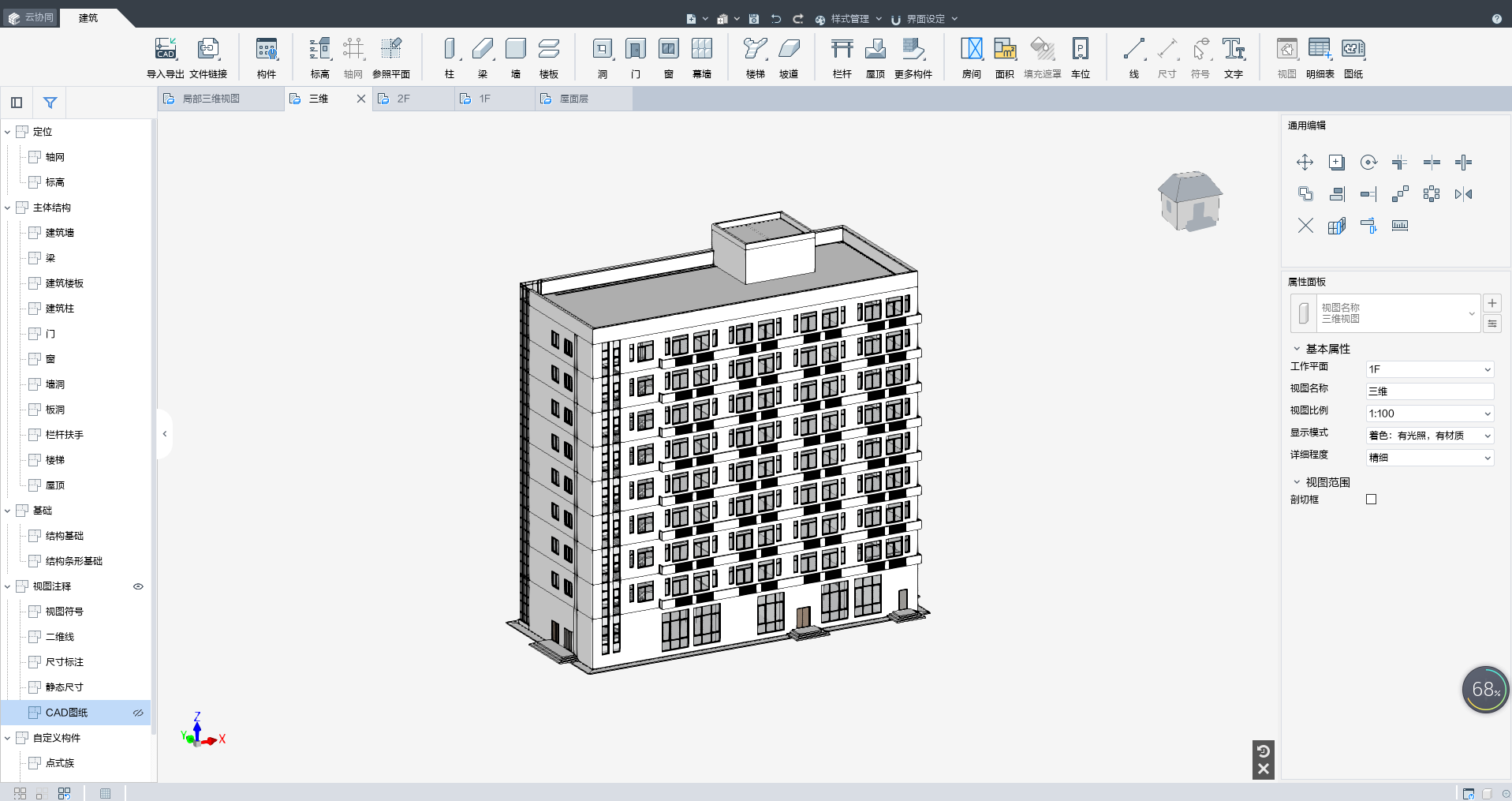

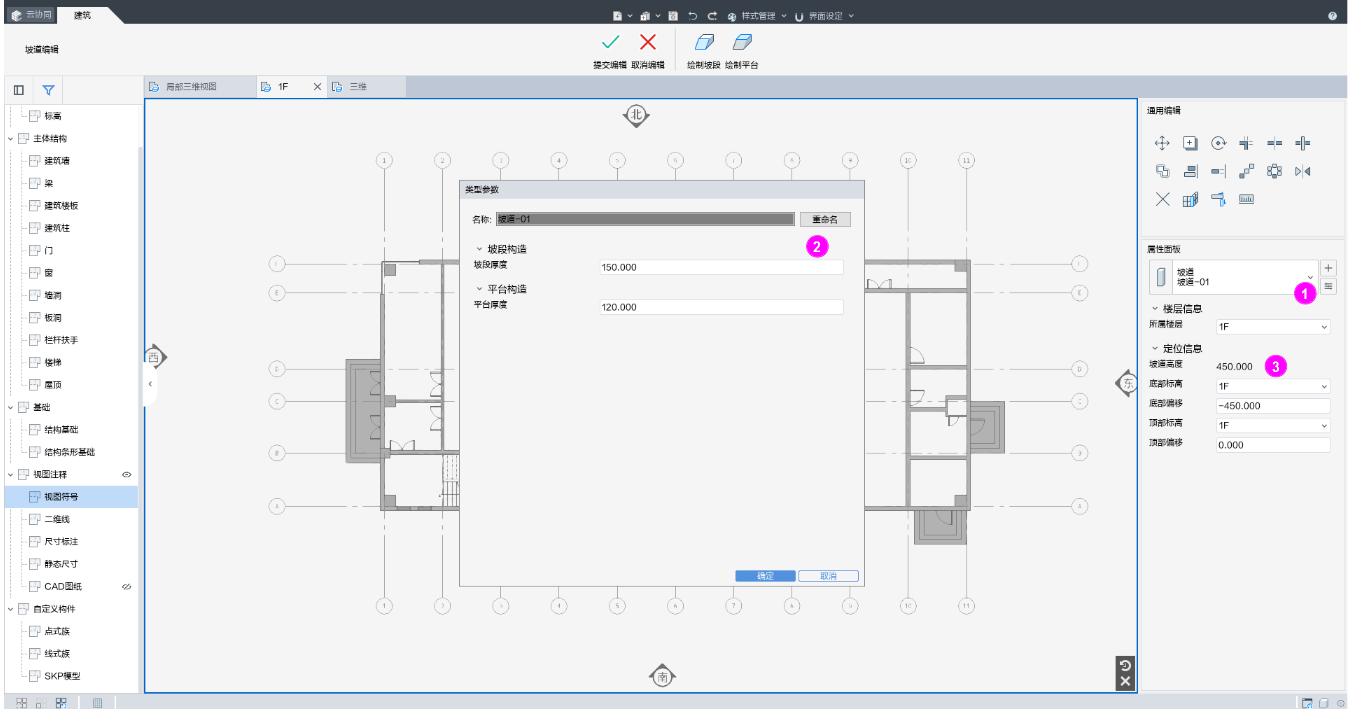

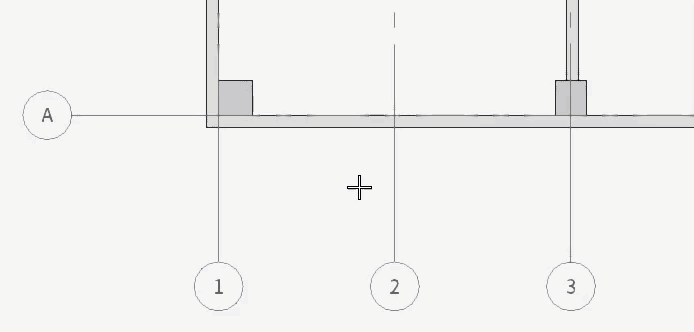

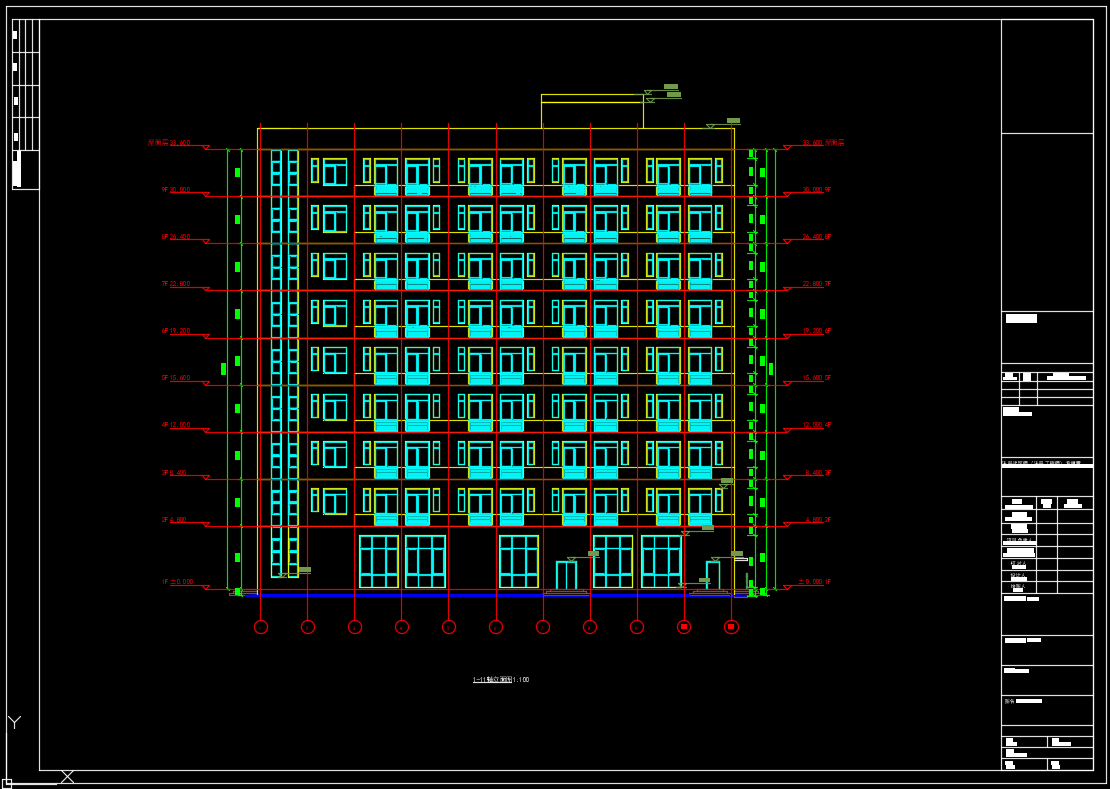

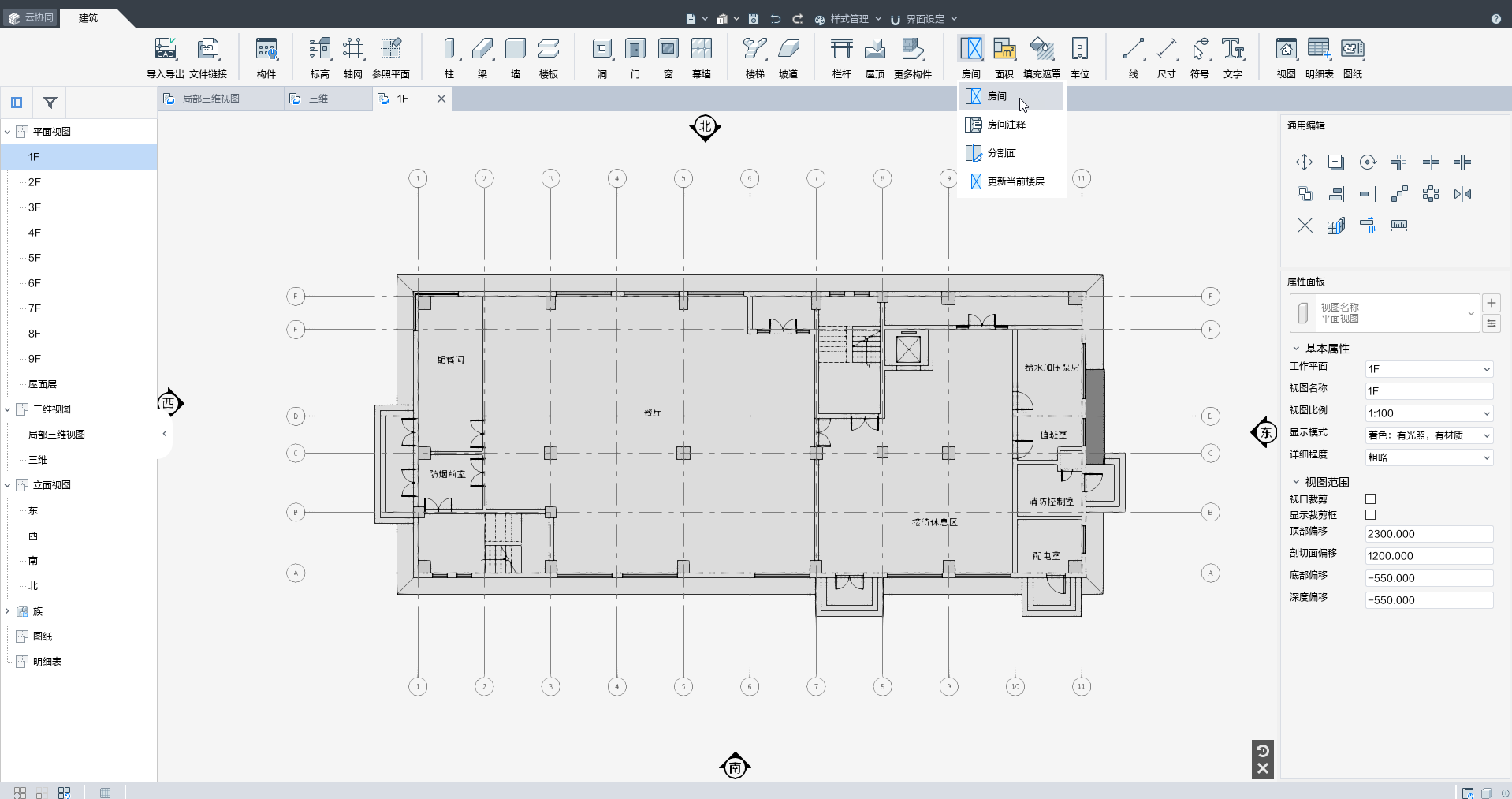

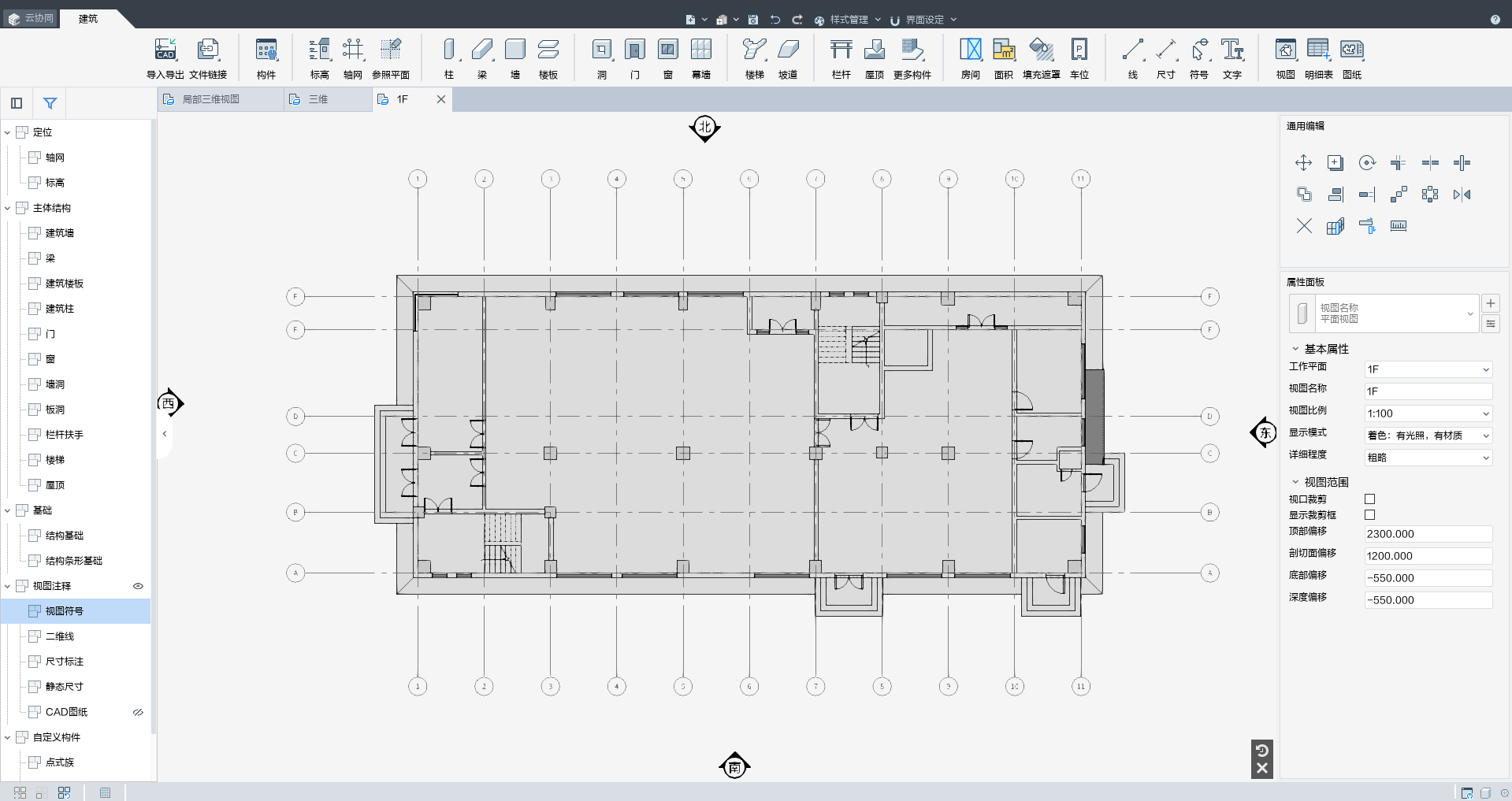

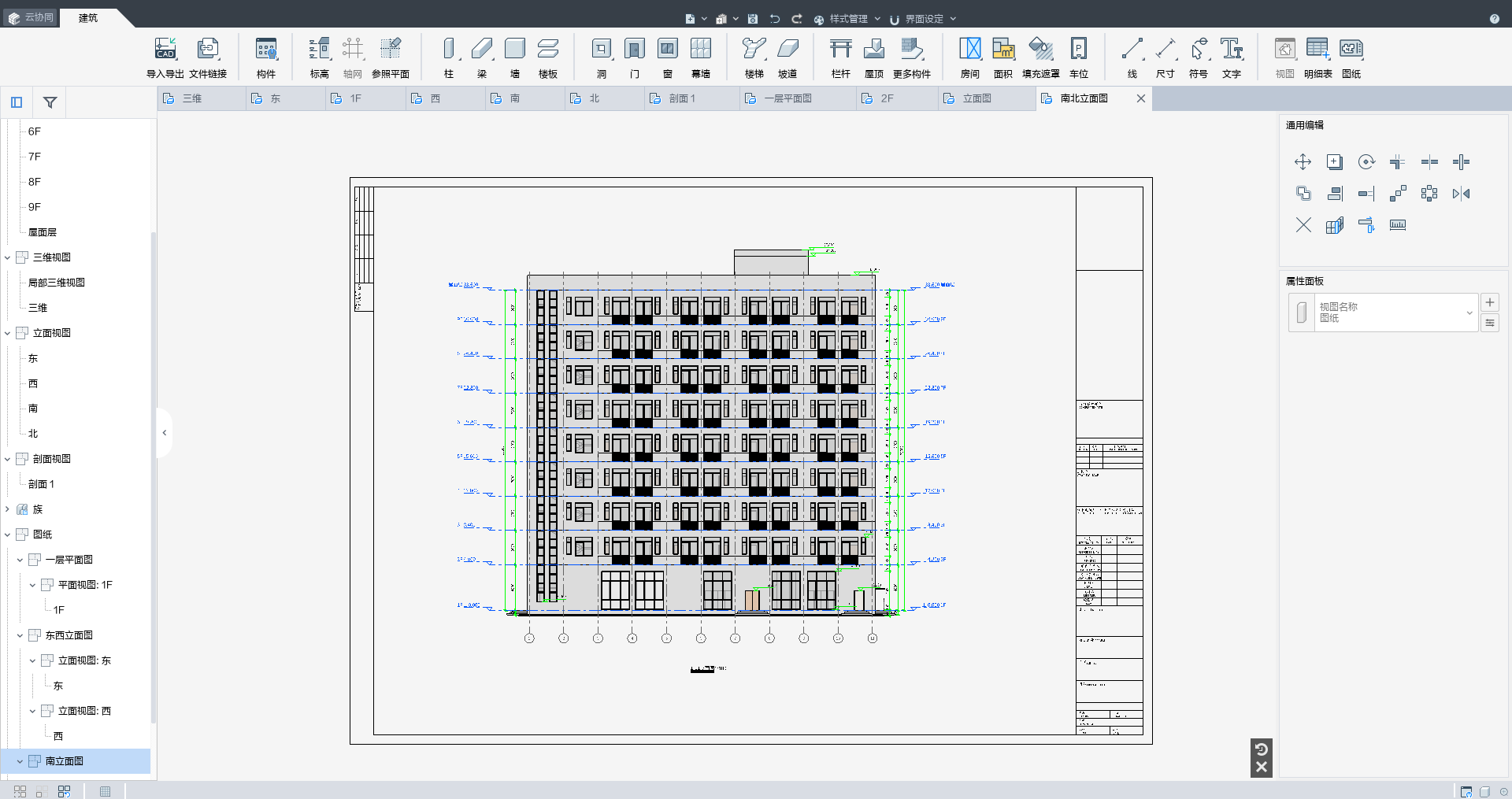

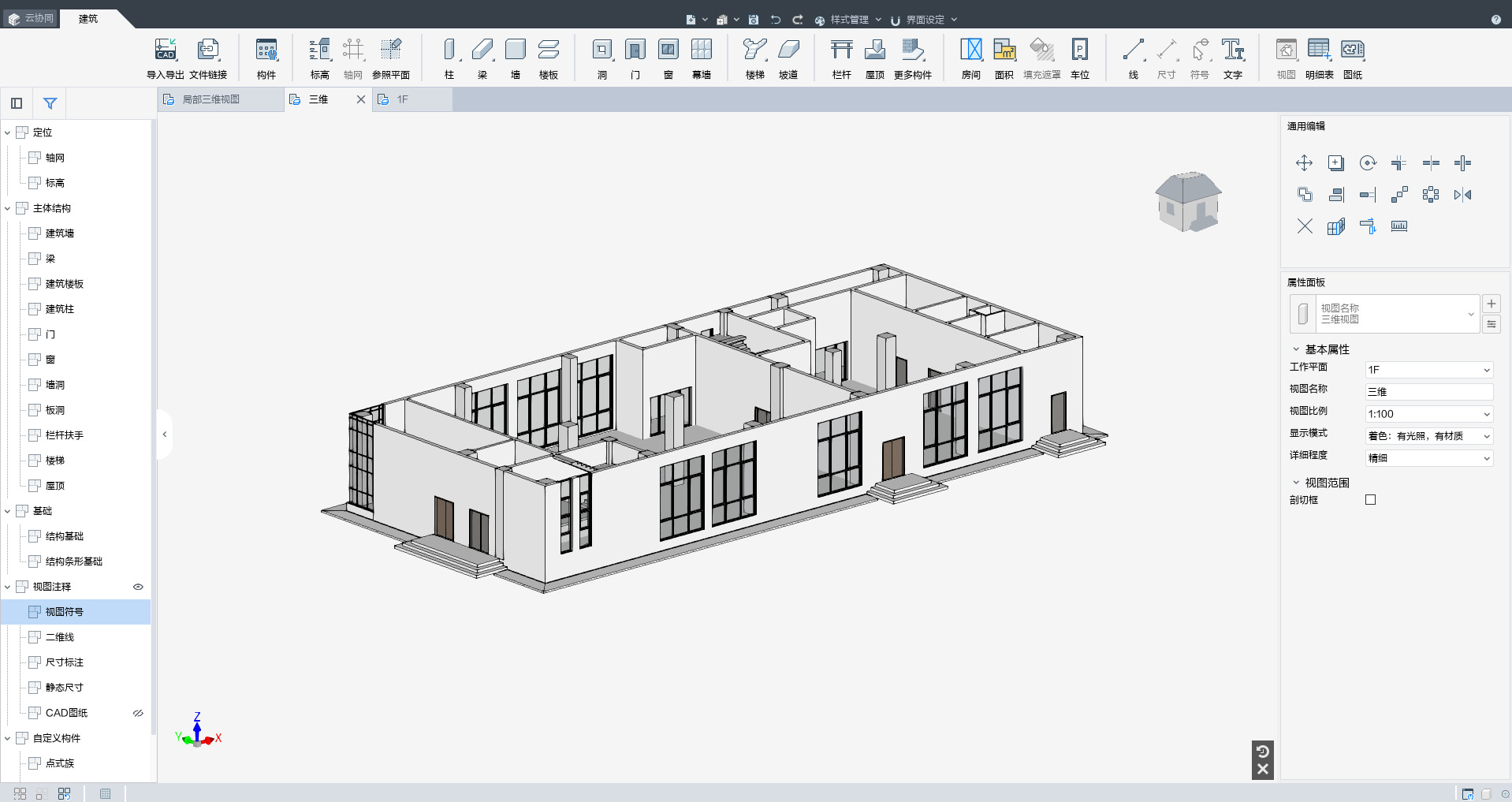

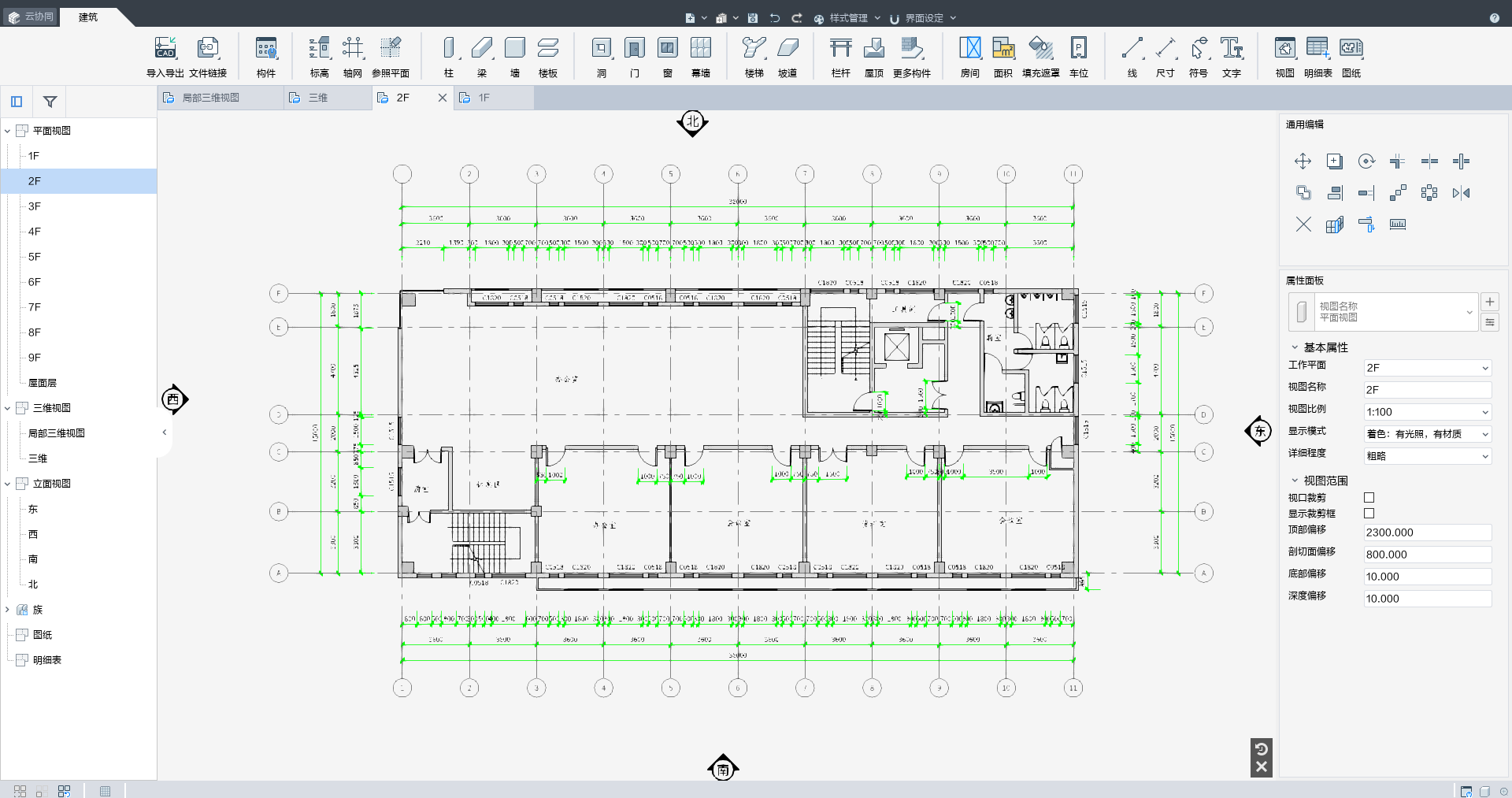

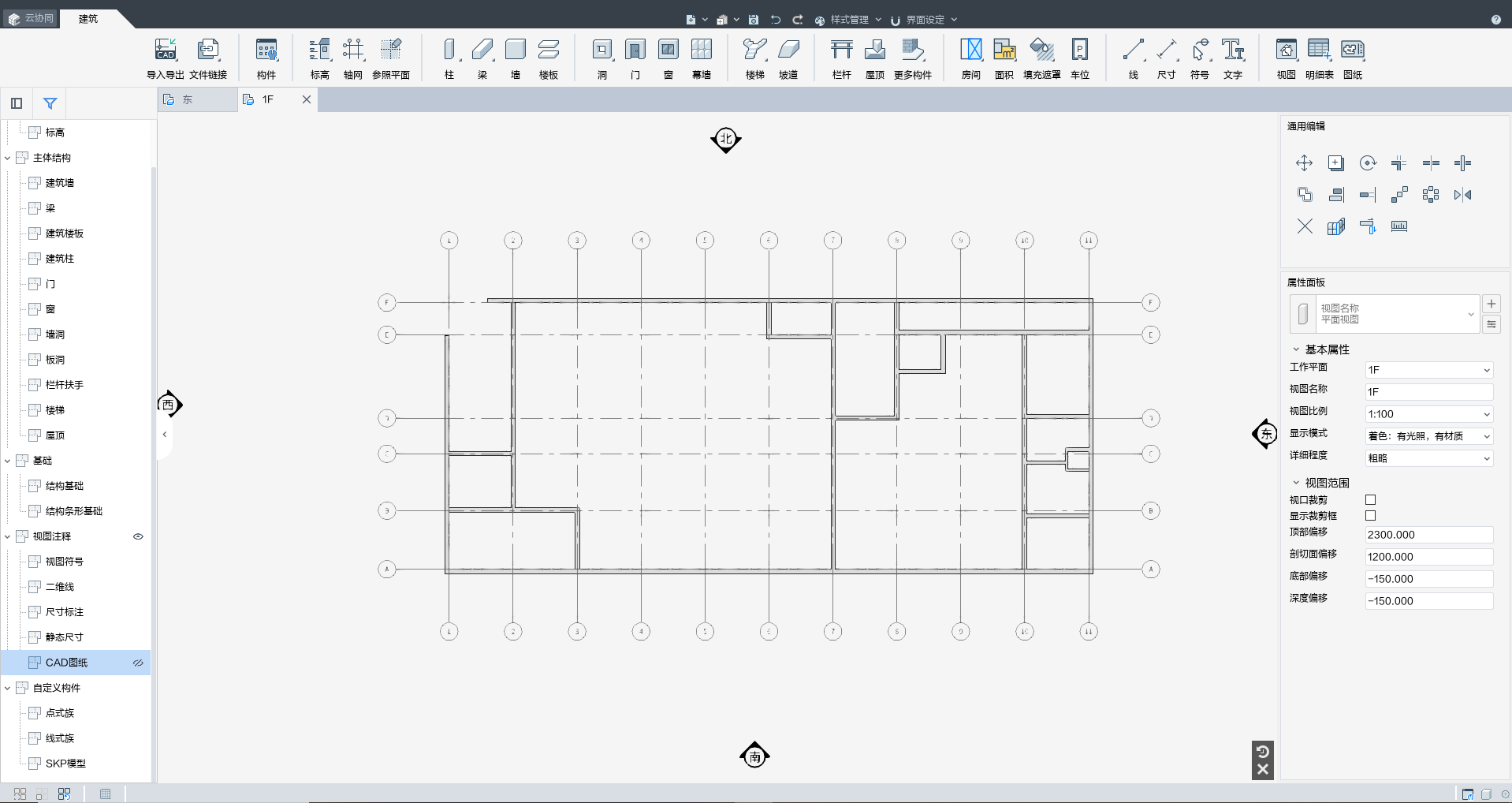

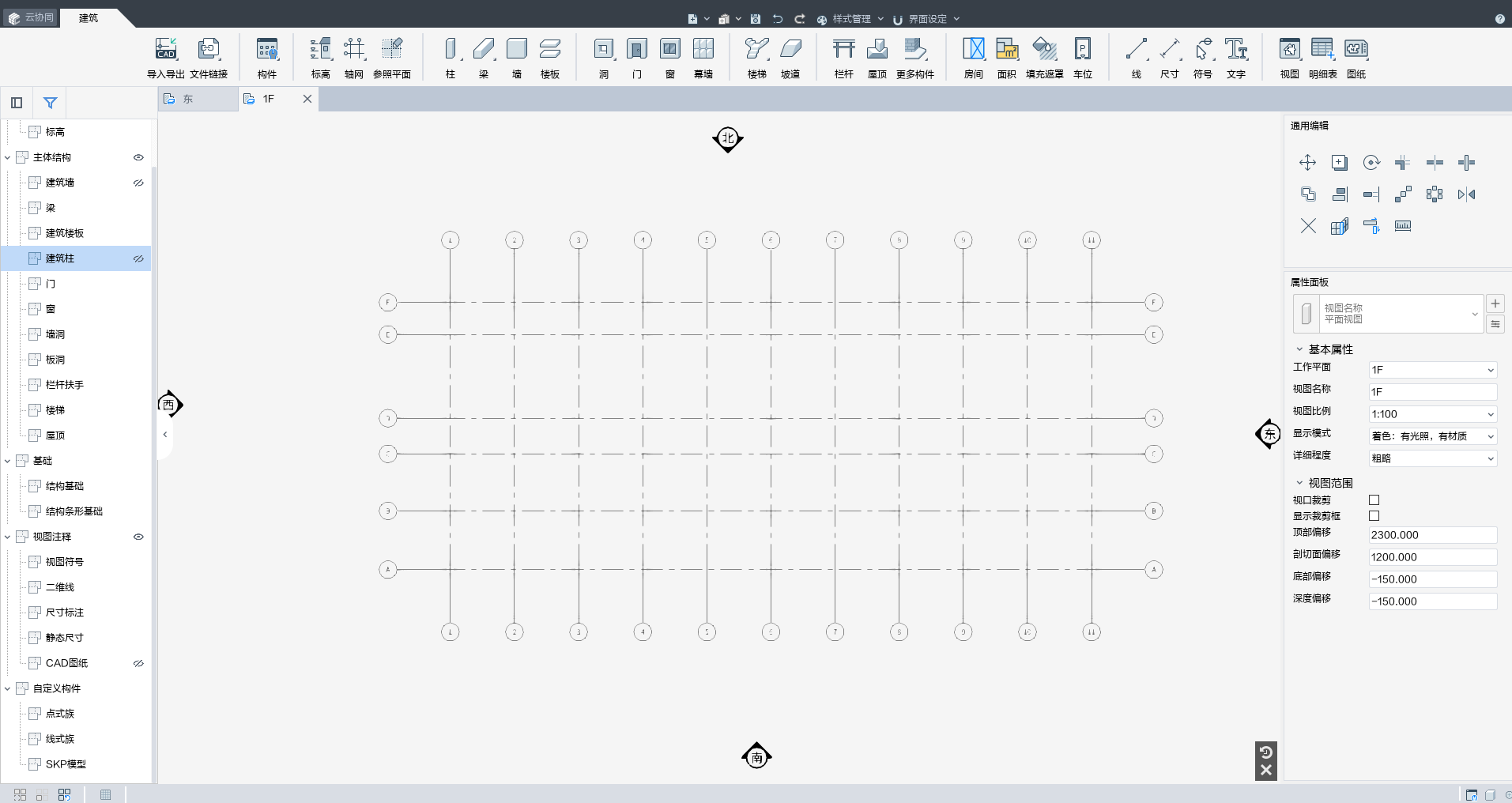

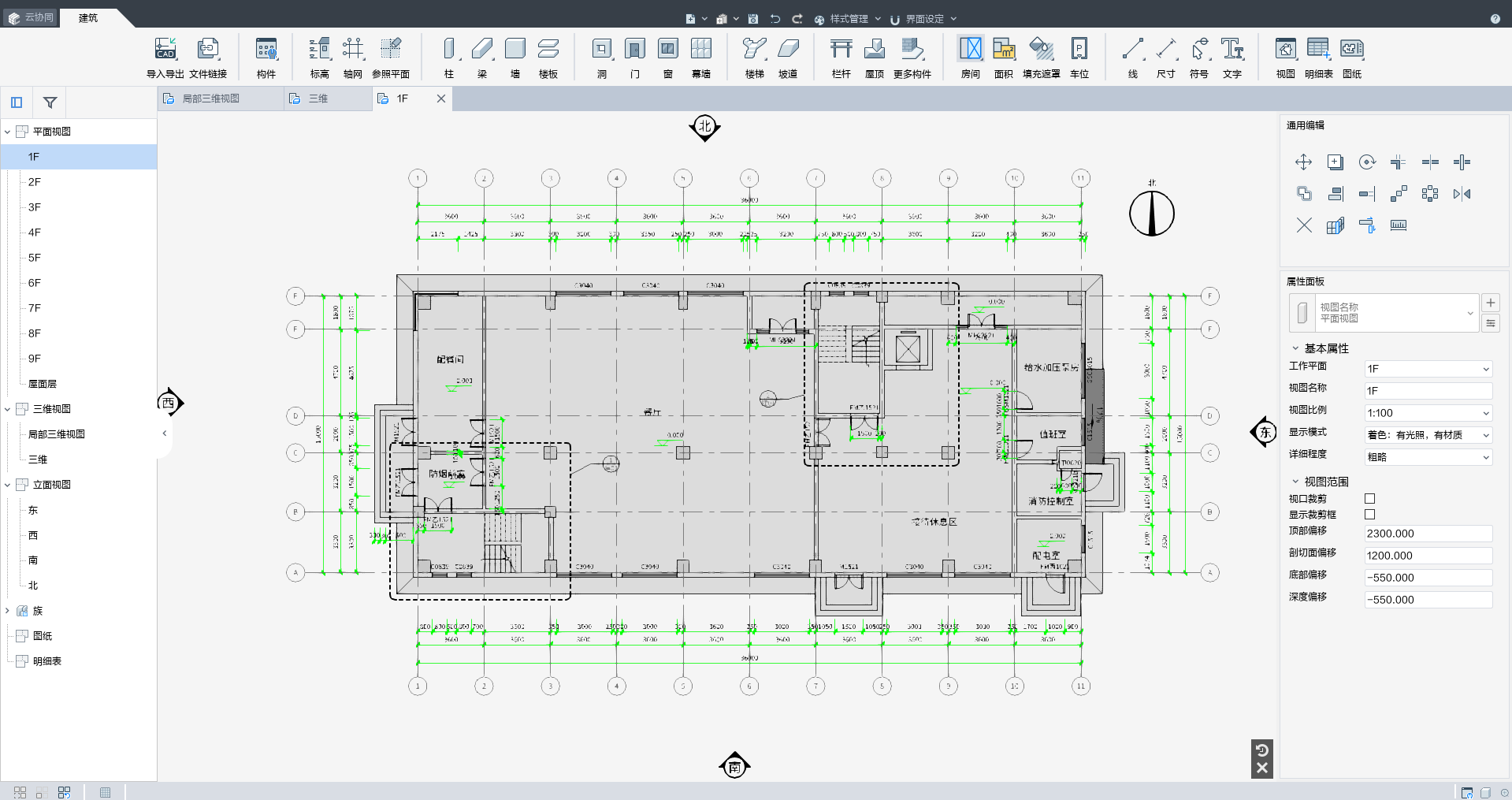

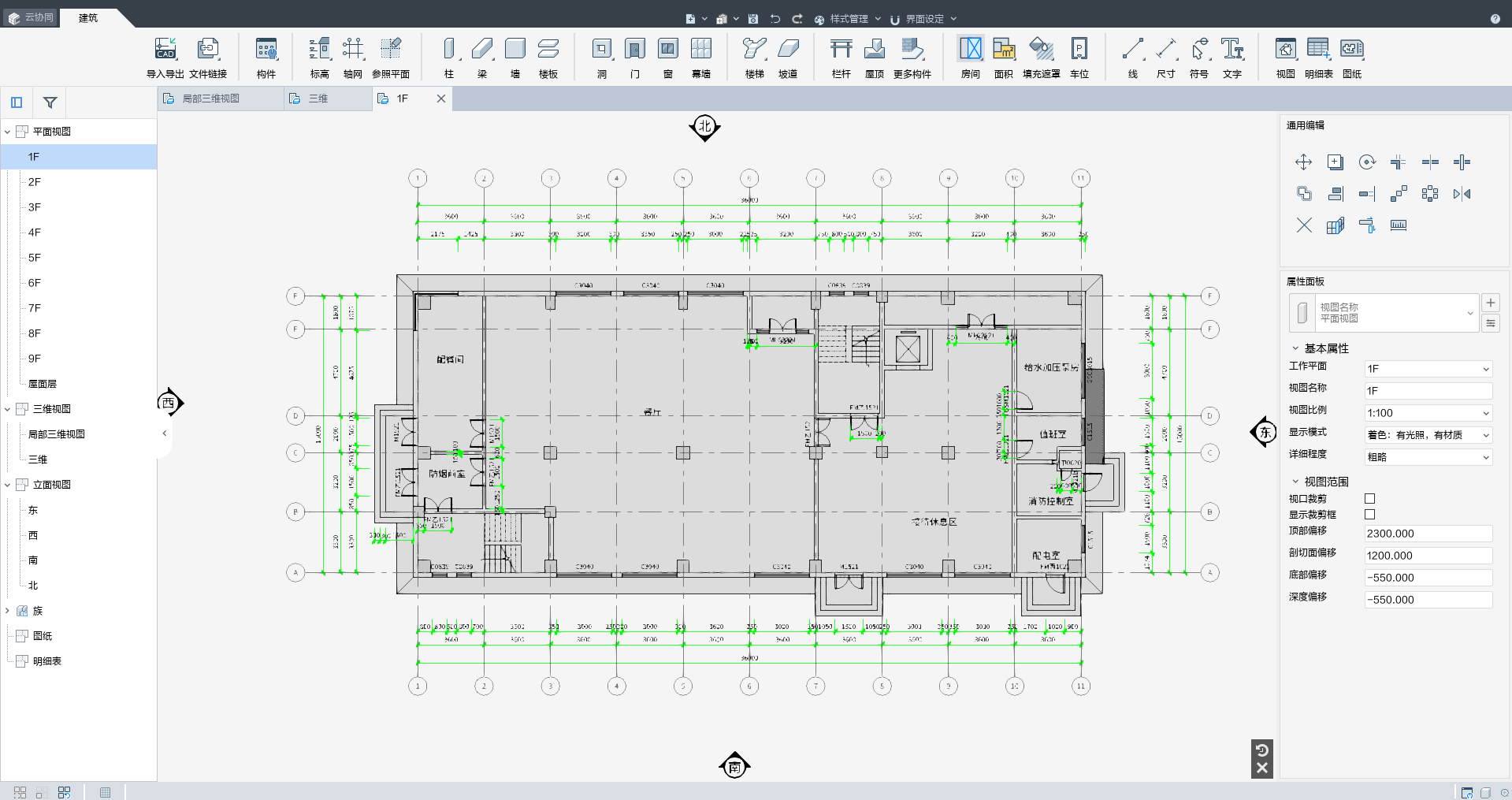

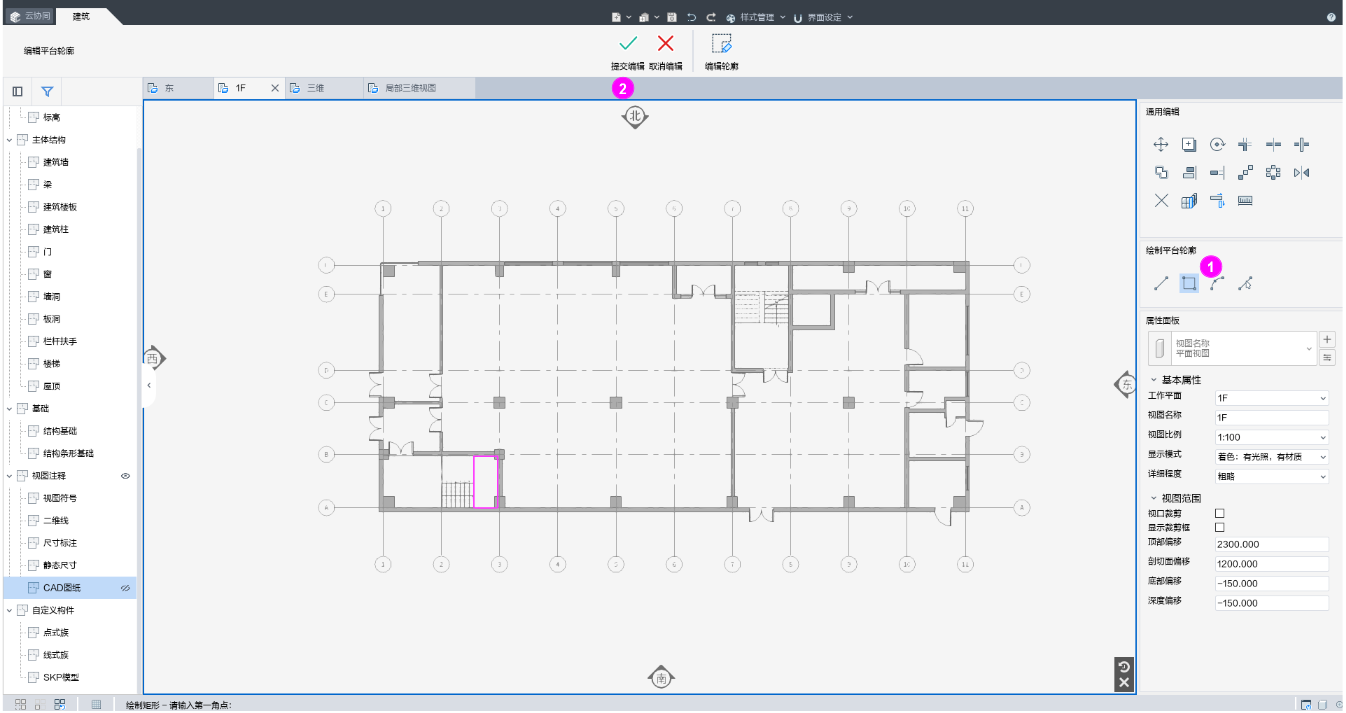

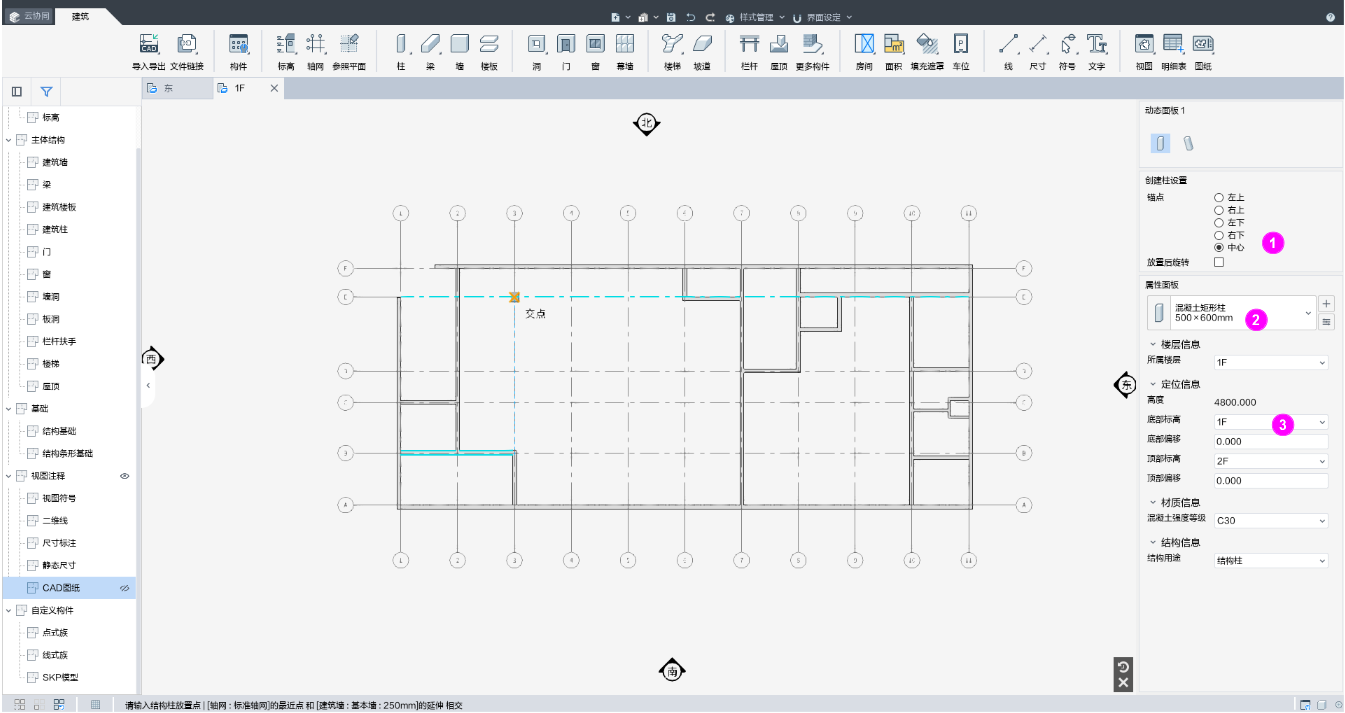

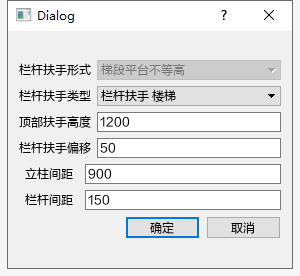

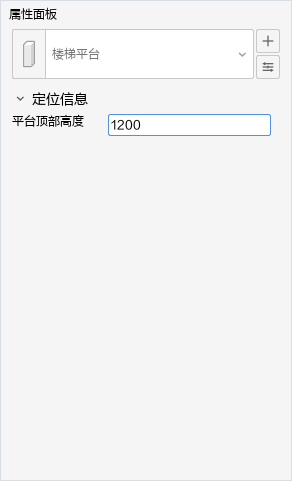

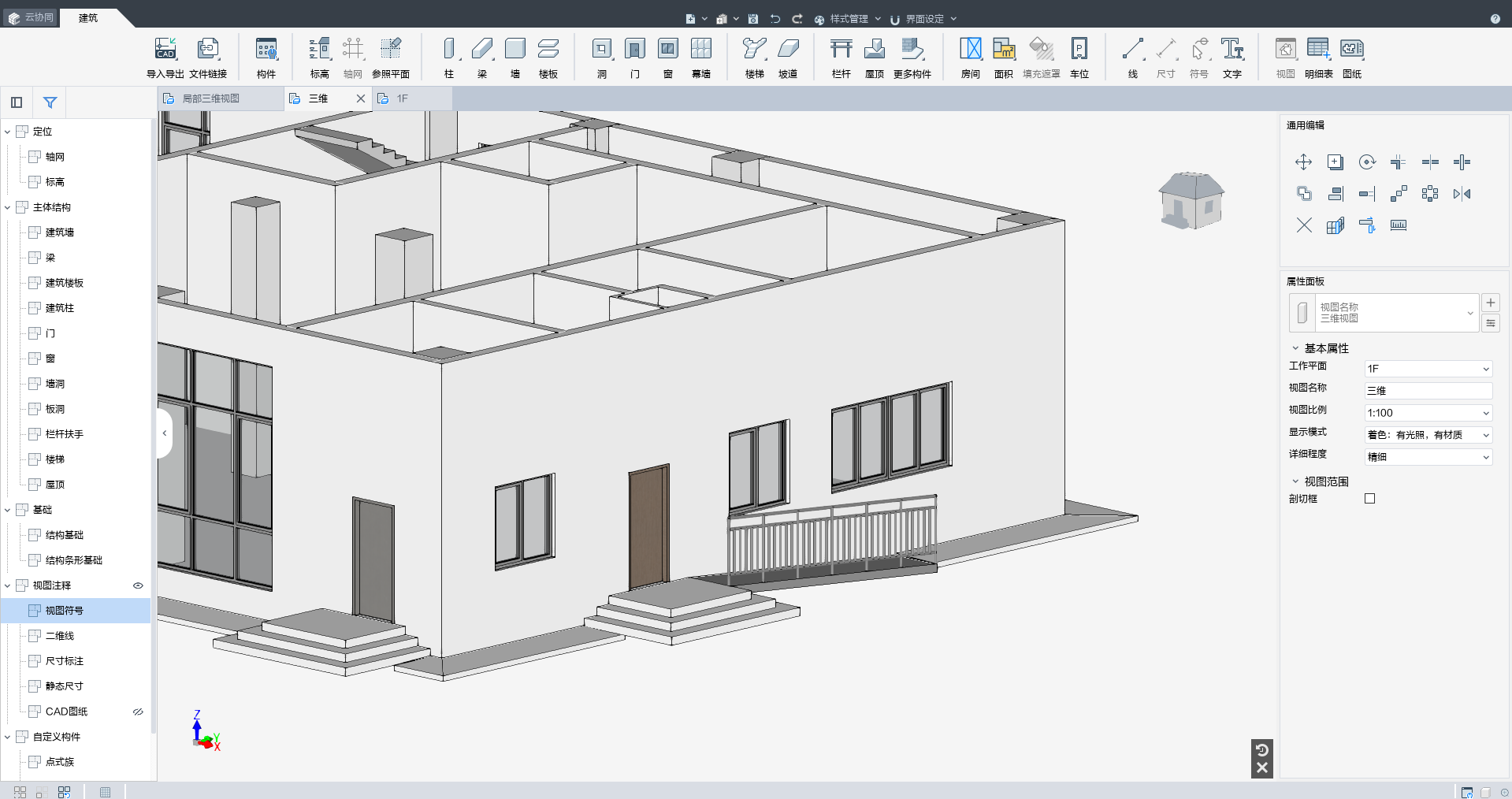

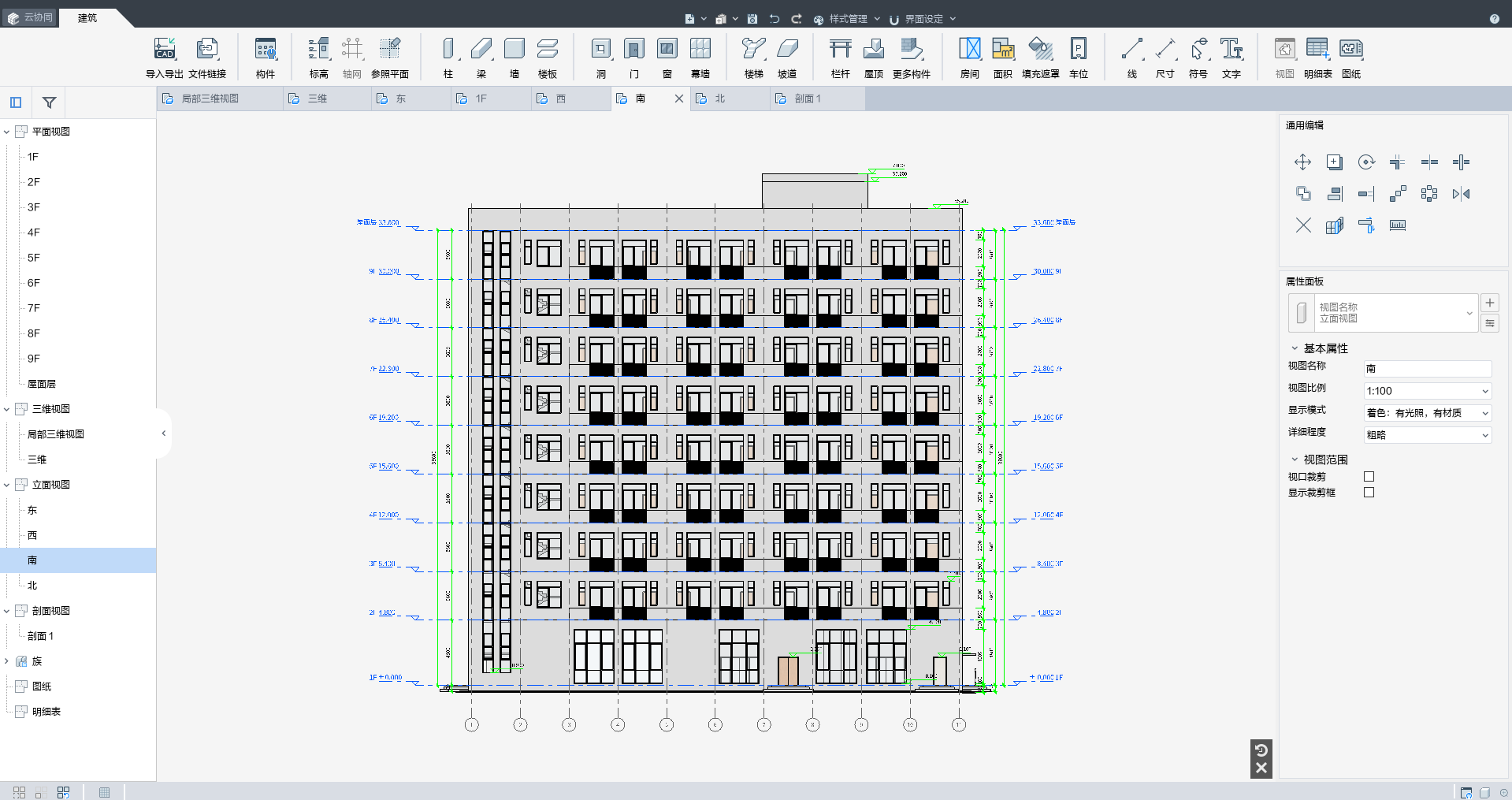

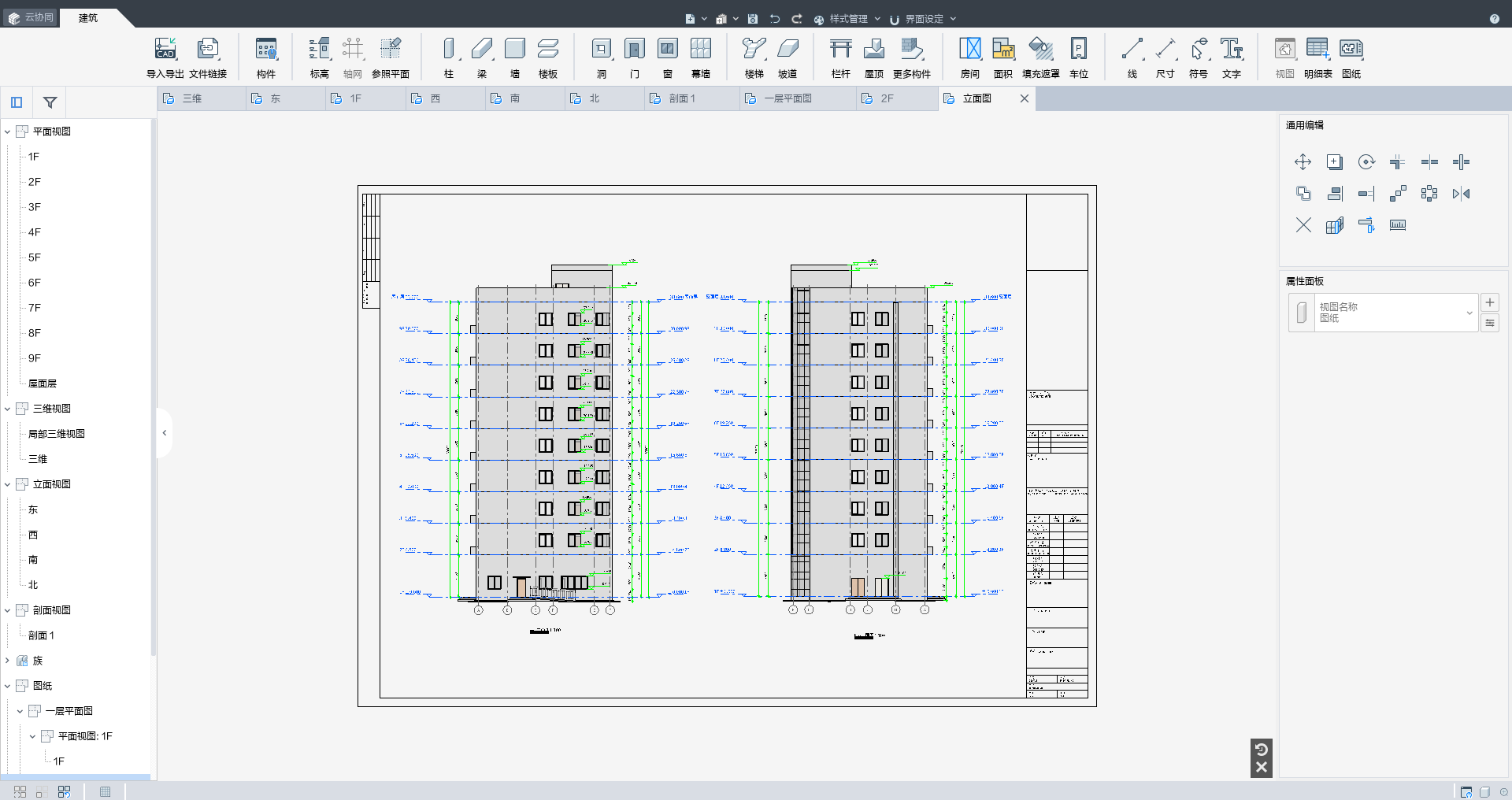

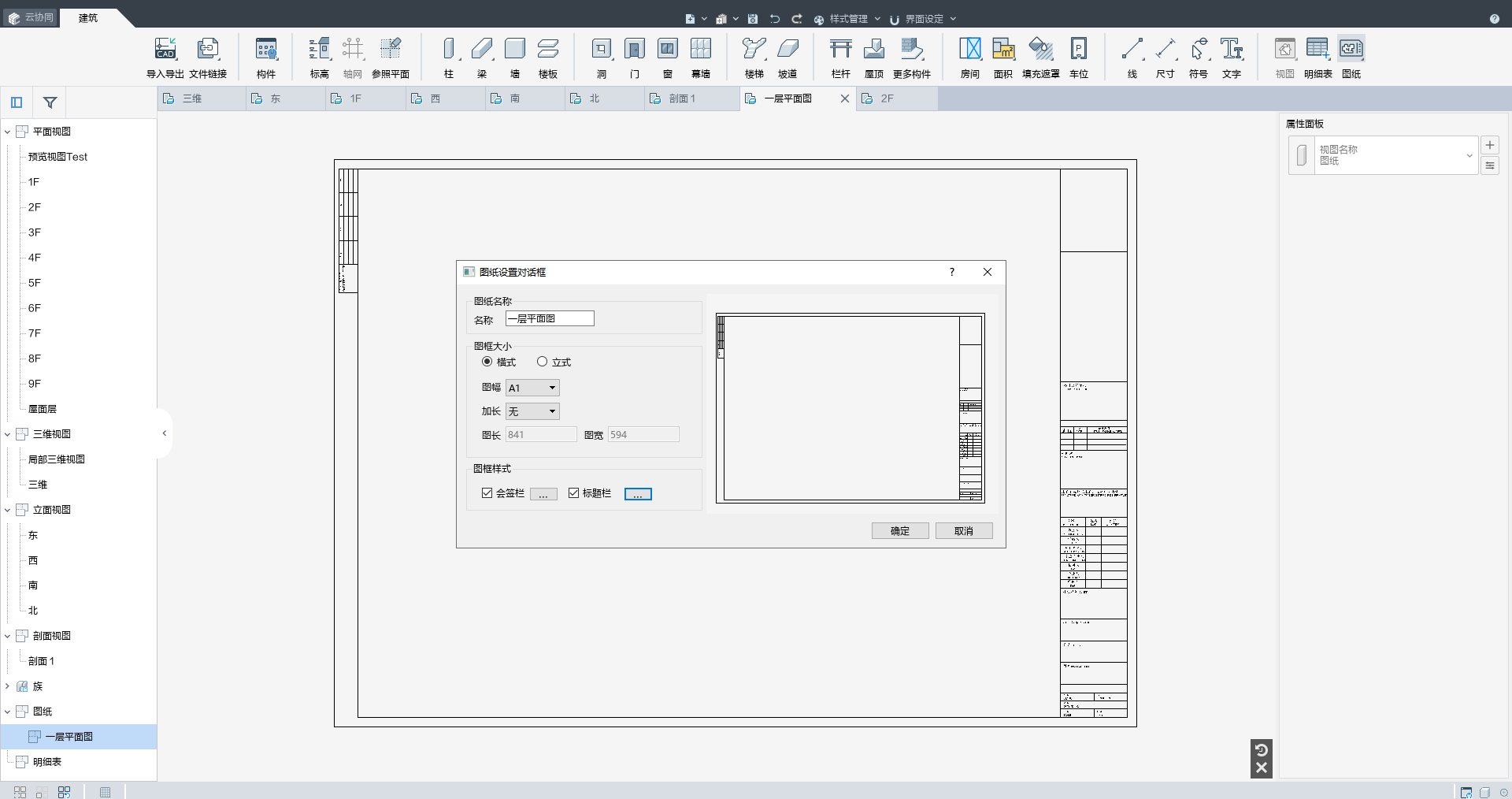

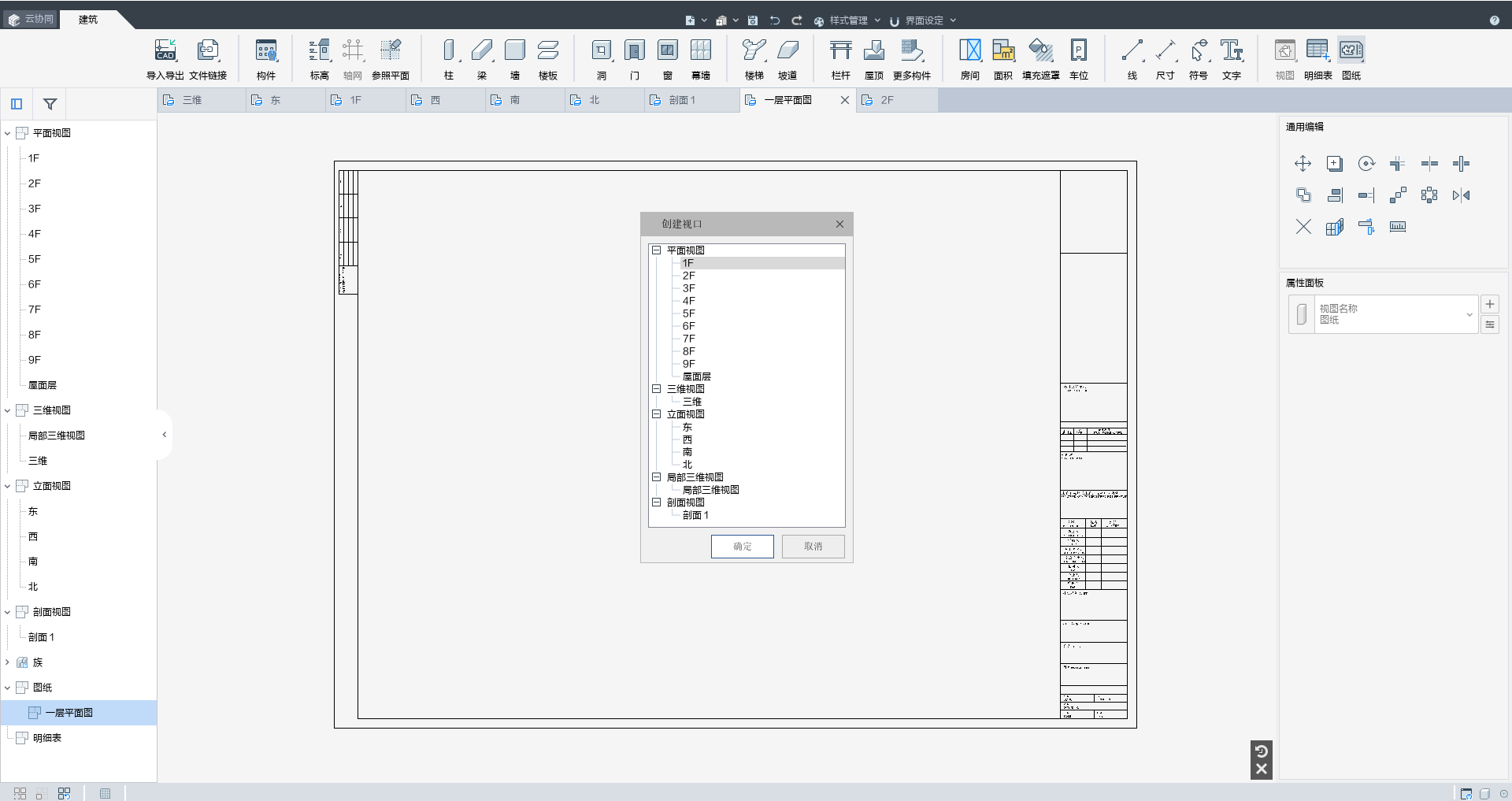

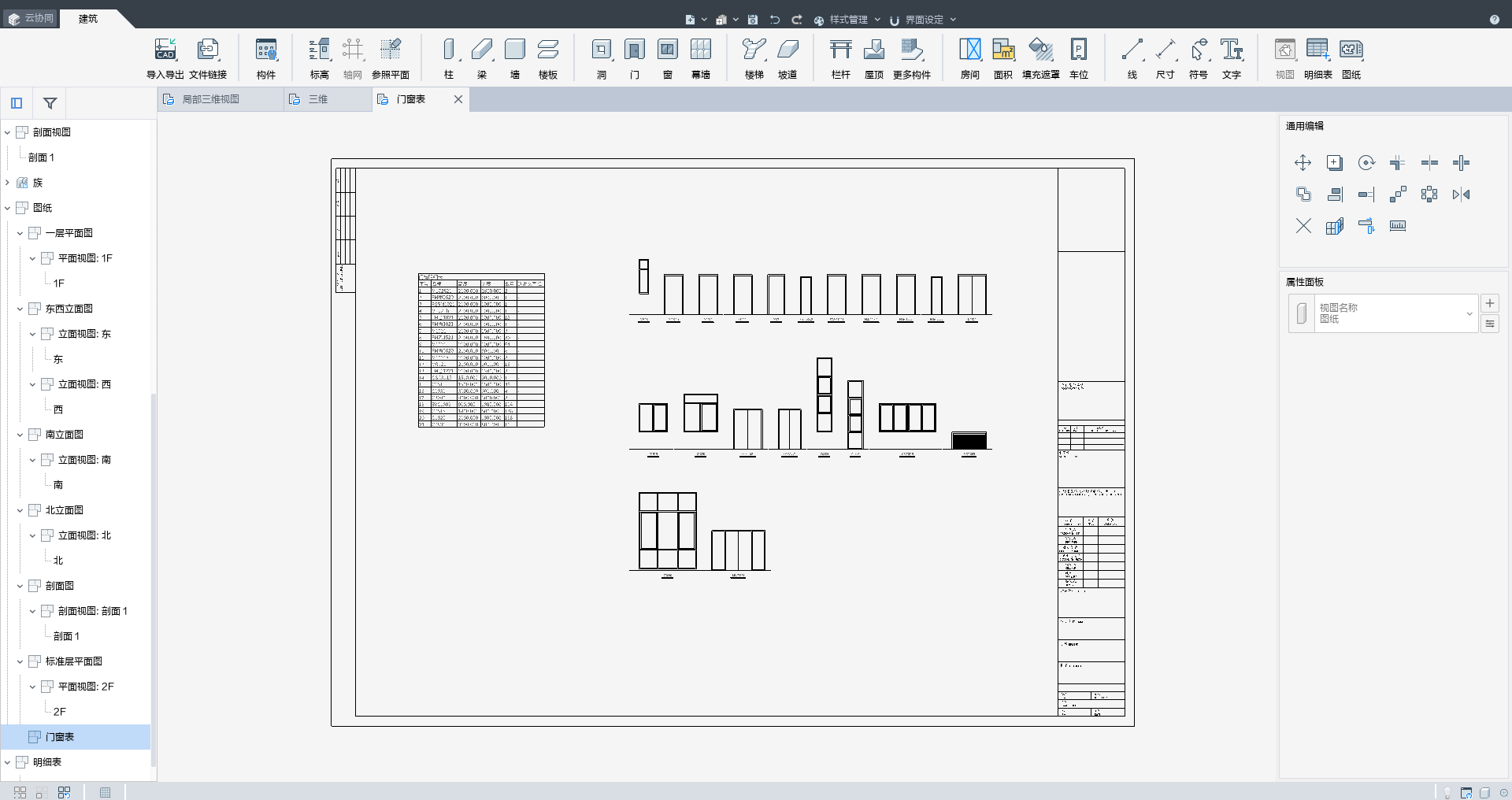

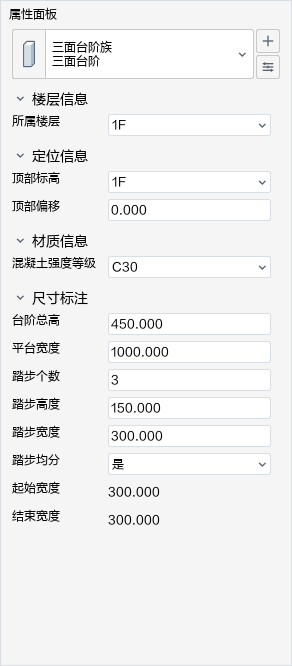

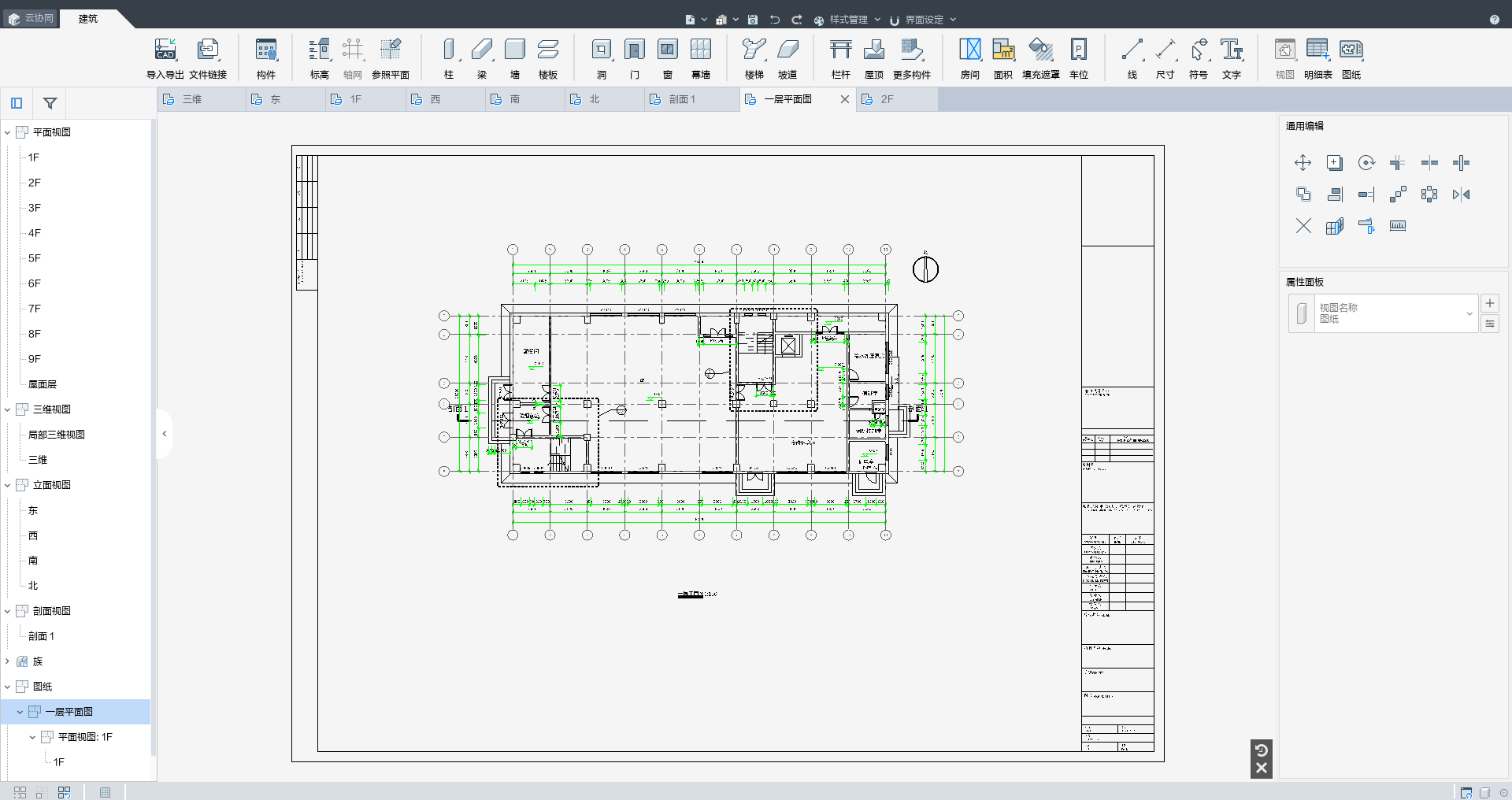

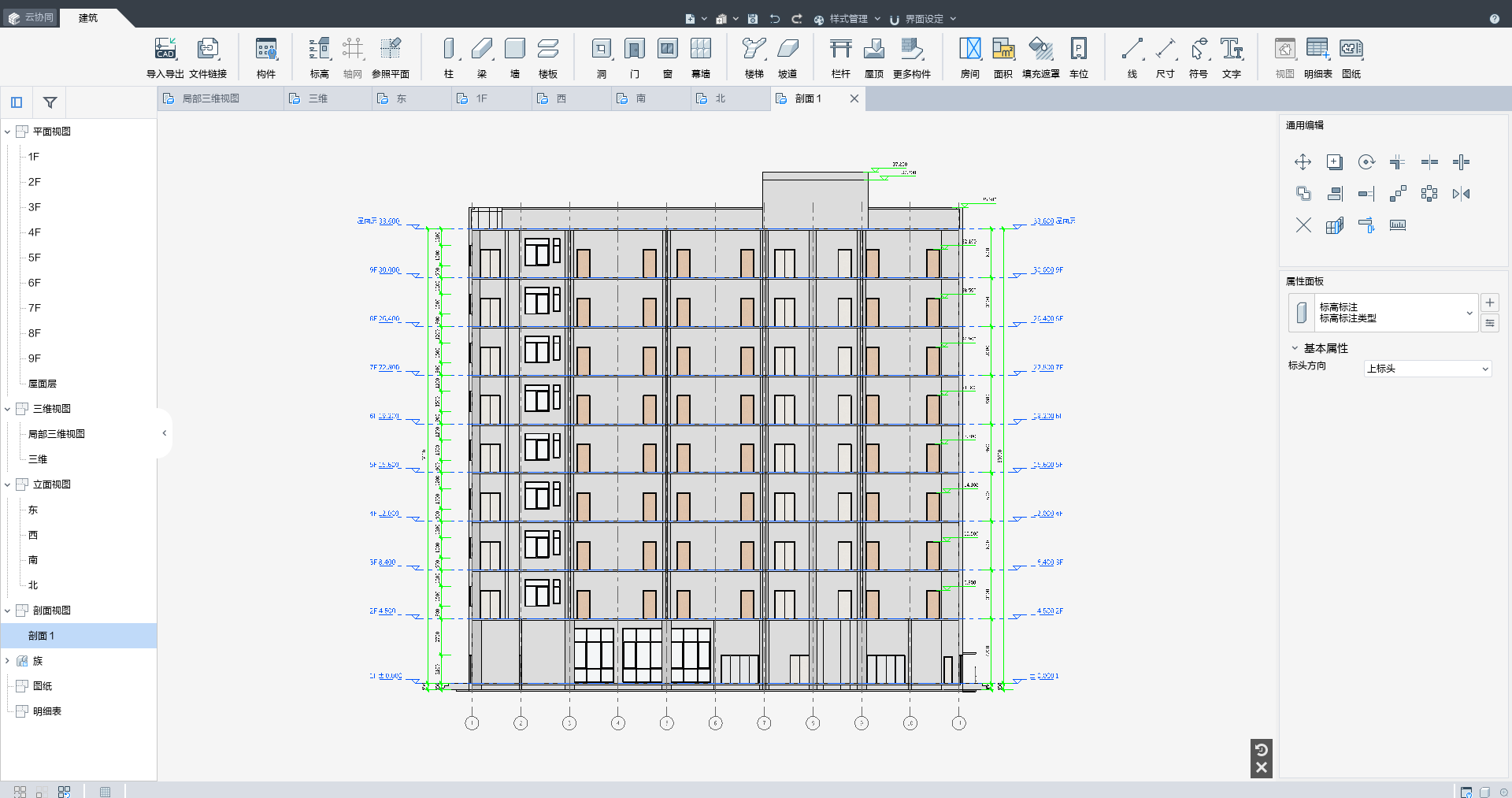

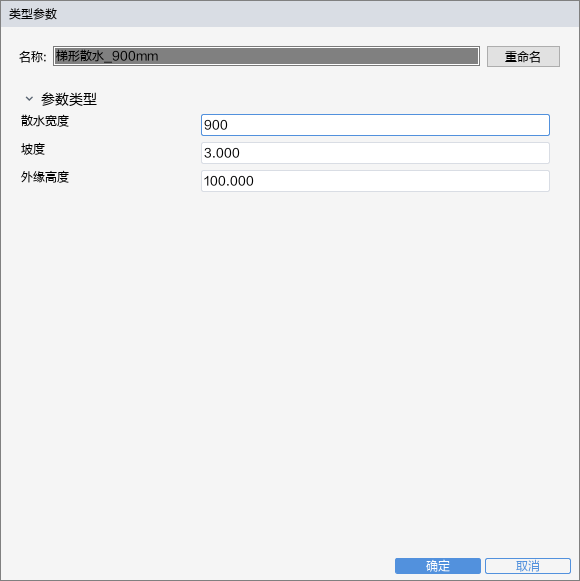

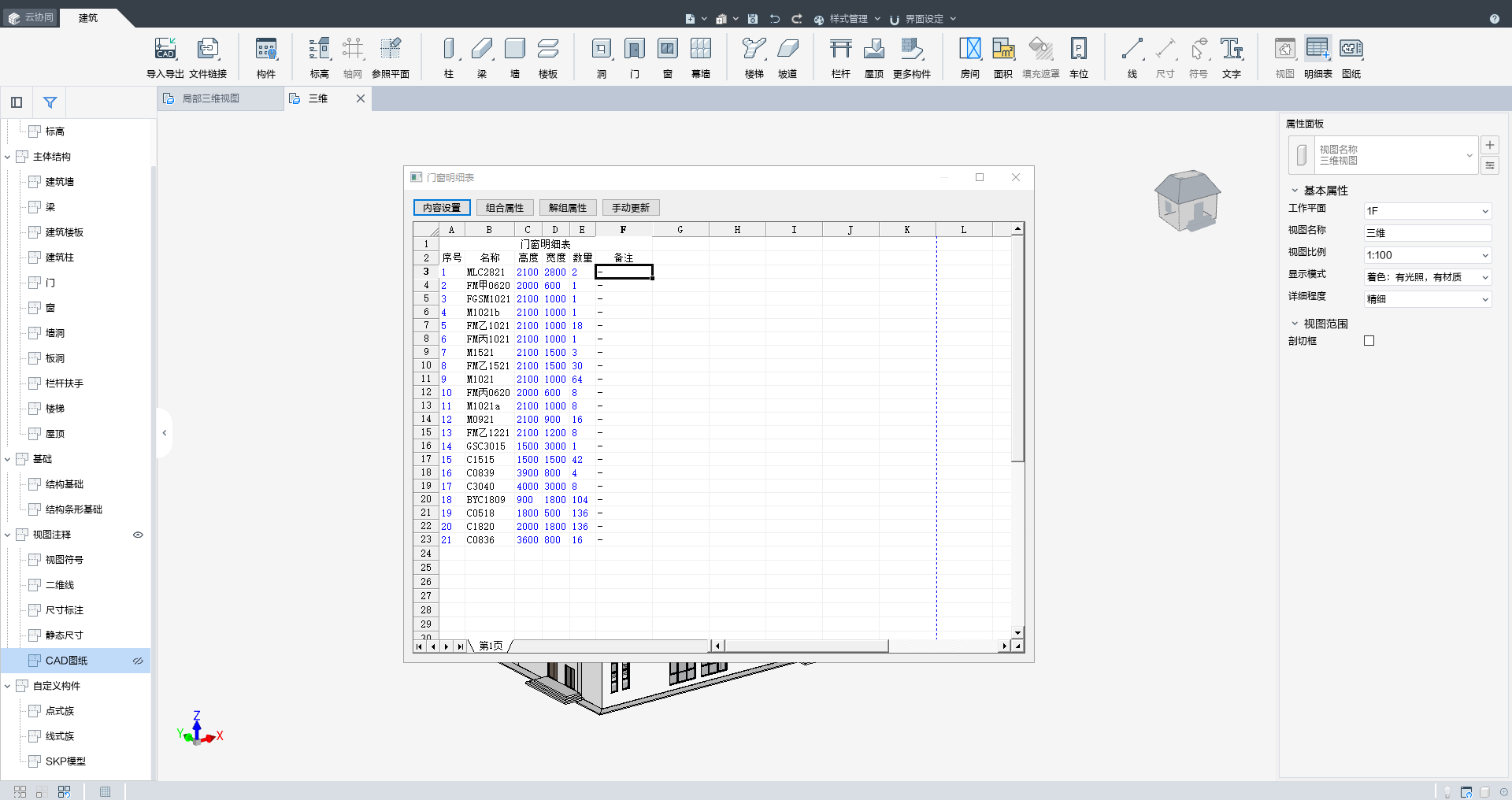

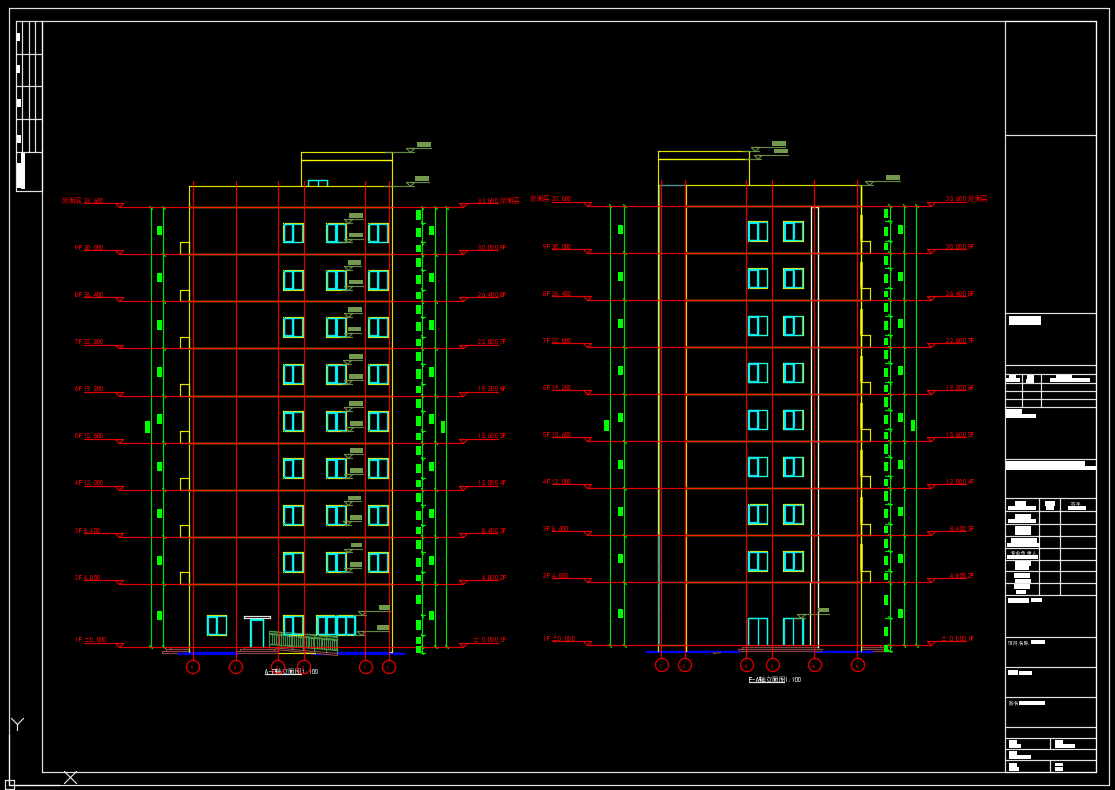

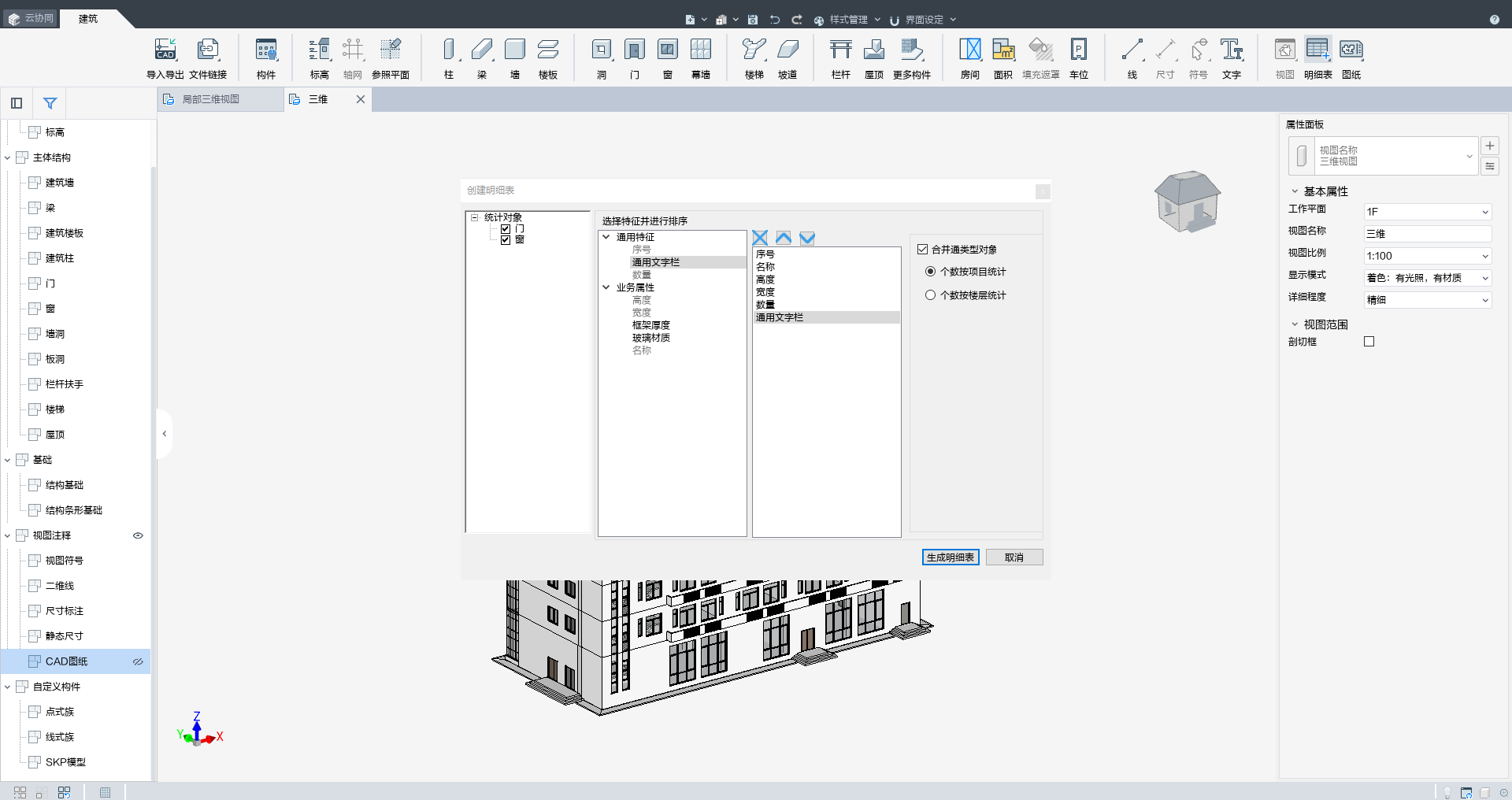

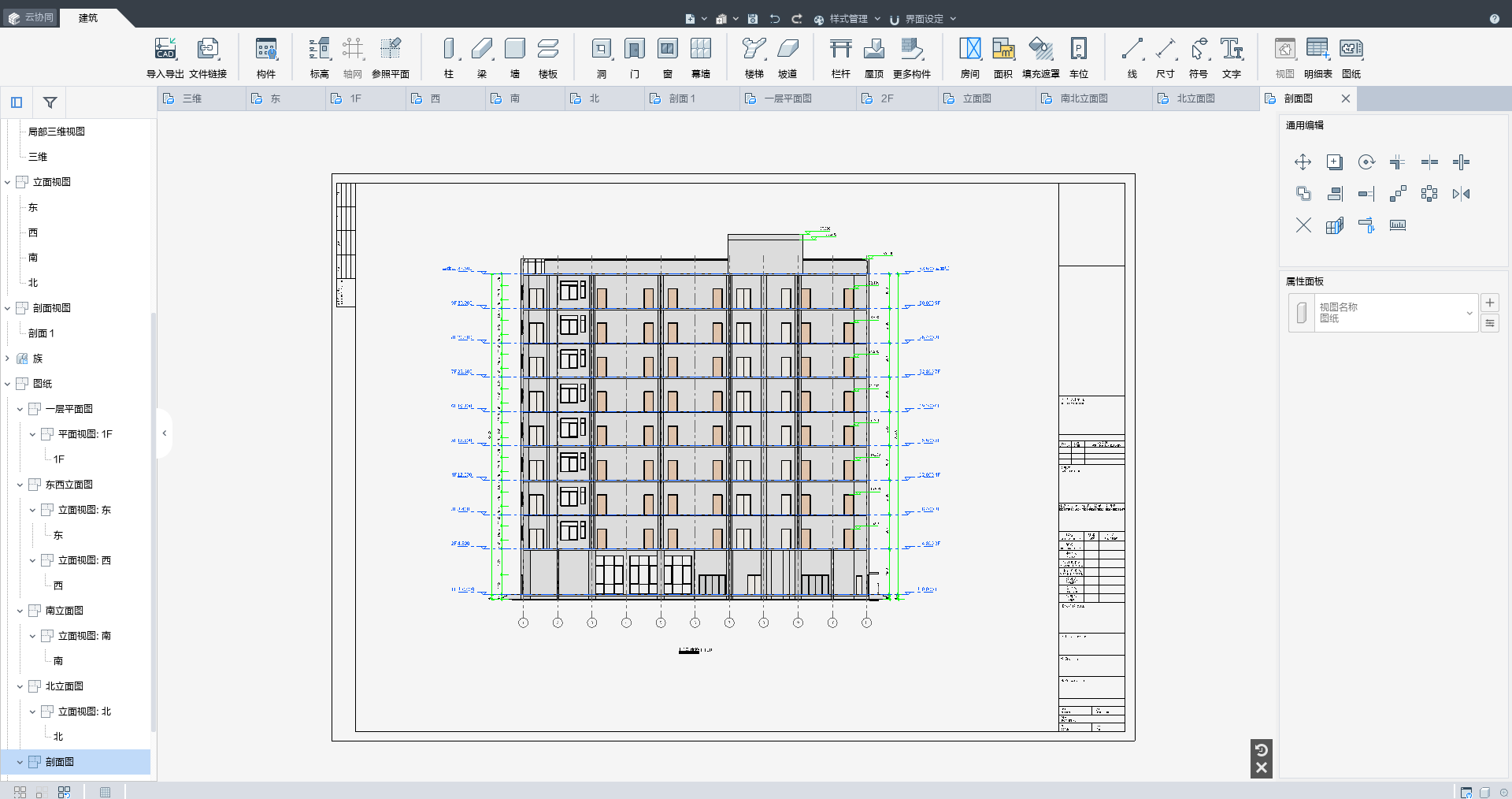

**提示：项目案例使用早期版本软件创建，使用版本不同，可能在界面显示上略有不同** # 一、项目分析 该项目为办公楼，地上九层，建筑面积约为5000平方米  # 二、标高轴网创建 软件提供两种生成标高轴网的方式，一是基于协同创建，具体创建流程参见云协同-项目级设置章节，二是支持本地创建 ，具体创建流程参见参照定位设计-标高、轴网章节。 [项目级设置](%E9%A1%B9%E7%9B%AE%E7%BA%A7%E8%AE%BE%E7%BD%AE.md) [参照定位设计](%E5%8F%82%E7%85%A7%E5%AE%9A%E4%BD%8D%E8%AE%BE%E8%AE%A1.md) # 三、首层建模 完成标高与轴网的生成后，开始首层的建模工作，建模工作可拆解为两部分，一是模型对象的创建，模型对象包括墙、柱、门窗、楼梯、楼板、台阶等基本模型对象，二是注释对象的创建，包括尺寸标注、符号标注等，本案例，基于云协同，打开已完成的标高与轴网  ## 3.1、墙体创建 点击墙命令，选择合适的类型的墙，采用直线的绘制方式，底部标高设置1F，顶部标高设置2F，绘制参照选择中心，开始绘制墙体  绘制完成  ## 3.2、柱创建 软件支持柱与自定义截面柱的创建，点击柱命令  创建流程同墙，设置柱的锚点，柱子的类型，以及柱子的定位参数，进行建模工作  完成首层的柱的布置  ## 3.2、门窗布置 门窗的布置支持设置绘制参照的切换：左侧、中心和右侧 :-:  门窗的布置支持临时尺寸标注，这里跟大家说明一个快速布置门窗小技巧，临时尺寸标注悬停点定位的小功能，可帮助我们更加快速更加准确的定位门窗的位置 :-:  完成首层的门窗的布置  ## 3.3、楼梯创建 软件中楼梯提供两种创建方式，双跑楼梯与自由楼梯，双跑楼梯可以实现快速的布置双跑的楼梯形式，而自由楼梯支持我们创建其他的楼梯形式 本项目，首层的楼梯形式选择为四跑的形式，我们可以采用布置两个双跑楼梯的方法，或者采用自由楼梯来绘制，这里，我们采用自由楼梯的绘制方式，绘制步骤如下： **1、点击自由楼梯命令，进入楼梯的编辑模式，分别设置楼梯的实例参数与类型参数：** 实例参数设置如下： * 定位信息：底部标高为1F，顶部标高为2F，标高偏移均为0 * 踏步约束：踏步总数为32，每个梯段8个踏步，踏步宽度设置为280 * 楼梯约束：楼层平台厚度设置为120，首踏延伸厚度设置为0 * 出图表达：勾选出图表达，并设置为首层，剖切步数为5  类型参数设置如下 * 平台构造：平台厚度设置为120 * 梯段构造：梯段厚度设置为150 * 踏板设置：不勾选是否踏板 * 踢面设置：不勾选是否踢面 :-:  **2、选择梯段绘制，进行梯段的参数设置** * 绘制方向：绘制方向选择从下到上 * 路径定位：路径定位选择纵向 * 起点踏步编号：起点踏步标号为1 * 梯段宽度：设置为1500  **3、绘制完一个梯段后，点击绘制平台，开始绘制楼梯的休息平台** 进入平台绘制命令后，需进行“点击空白处直接绘制或拾取已绘制梯段定位顶部高度”，如下图  本项目，我们直接点击已绘制的梯段，平台顶部定位高度识别为该梯段的顶部高度1200，当然我们也可以根据自己的需求在属性栏中更改平台的顶部高度。 :-:  设置好顶部高度之后，我们开始编辑平台的轮廓，选择矩形的绘制方式，绘制完成后点击提交编辑  **4、重复2-3步骤，直至完成四跑楼梯的绘制** 小提示： （1）每次绘制梯段的时候，记得更改起点踏步编号： （2）完成楼梯绘制后，选中楼梯，在动态面板中可以进行自动布置栏杆 :-:  弹出栏杆设置的对话框，进行栏杆样式的设置 :-:  完成楼梯绘制后，创建局部三维视图，对楼梯进行查看 :-:  ## 3.4、散水与台阶、坡道创建 首层内部构件绘制完成后，进行室外的台阶、坡道和散水的绘制 **1、台阶** 软件中内置了单面台阶、双面台阶与三面台阶以应对不同的台阶形式，本项目，选择三面台阶进行绘制 激活命令后，对台阶的参数进行设置，我们将台阶总高设置为450，宽度为1500，踏步个数为3，踏步宽度为300 :-:  在平面视图中绘制台阶  **2、坡道** 激活坡道命令，进入绘制坡道的编辑模式，设置坡道的参数： 类型参数：梯段厚度设置为150，平台厚度设置为120 实例参数：底部标高设置为1F，底部偏移设置-450，顶部标高设置为1F，顶部偏移设置为0  设置完坡道的参数后，我们进入坡段的绘制模式，选择直线的绘制方式，坡度设置5度，坡段宽度设置为1000  绘制完成  **3、散水** 激活散水命令 新建散水的类型，并对散水的参数进行设置，散水宽度设置为900，坡度为3，外缘高度为100 :-:  在平面视图中绘制散水  ## 3.5、栏杆创建 激活栏杆命令，进入栏杆绘制的编辑模式，选择直线的绘制方式，类型切换成“栏杆扶手 楼梯”，设置栏杆的基本属性  在坡道上绘制栏杆的迹线，选中所绘制的迹线，在动态面上选择拾取主体，拾取坡道，完成编辑  完成栏杆创建  ## 3.6、楼板创建 楼板的绘制  ## 3.7、房间与门窗编号创建 **房间** 激活房间命令，进行房间的添加  **门窗编号** 添加门窗编号  ## 3.8、添加二维注释 到这里，首层的模型对象已经绘制完成了，我们开始添加二维注释  软件中二维注释的元素分为两类，尺寸标注类与符号标注类，其中： 尺寸标注类包括： 符号标注类包括： ### 3.8.1、尺寸标注 选择对齐标注，对轴网进行尺寸标注，标注过程中发现轴网的伸出距离较短，无标注空间，我们批量选中轴网，对轴网的长短进行批量调整  完成尺寸标注  ### 3.8.2、符号标注 完成尺寸标注后，我们开始符号标注的添加，创建指北针、标高标注、索引标注、坡度标注  # 四、标准层建模 完成首层建模后，我们进行标准层的创建，其创建流程与首层基本一致，先进行模型对象的绘制，绘制完成后，进行二维注释的添加 ## 4.1、模型对象绘制 进行墙、柱、门窗、楼梯、楼板的创建，这里，楼梯采用了双跑楼梯的创建形式，其他构件创建流程与首层基本一致 双跑楼梯创建： **1、动态面板参数设置** :-:  **2、楼梯属性参数设置** 根据项目的实际情况，对楼梯的实例参数和类型参数进行设置 实例参数 :-:  类型参数 :-:  这里说明两个参数，楼层平台厚度：该参数用于楼梯踏步的最后一级与楼板相接，设置的数值为与其相接的楼板厚度，首踏延伸厚度：该参数用户楼梯踏步的第一级与楼板相接，设置的数值为与其相接的楼板厚度 :-:  楼梯参数设置完成后，在视图中进行定位与放置  ## 4.2、注释对象添加 根据出图的需要，进行注释对象的添加  当完成标准层的创建后，我们进行标准层的复制 :-:  复制完成  # 五、机房层建模 最后，我们进行屋顶机房的模型创建   # 六、立面剖面创建 基于已经完成的模型，完善立面与剖面 立面  剖面  # 七、创建门窗表 点击门窗表命令，创建门窗表，选择需要统计的特征  生成门窗表  # 八、布置图纸 出图前的准备工作我们已经基本完成，开始布置图纸 ## 8.1、创建图纸 首先创建图纸，图纸名称命名为一层平面图，图幅选择A1，创建图纸  ## 8.2、放置视口 插入视口，选择1F   继续创建图纸，放置立面、剖面    在图纸上放置门窗表，并创建门窗大样表  # 九、导出图纸 导出图纸有两种方式，一是导出上传至协同设计平台，二是导出至本地 ## 9.1、上传协同 点击提交，选择当前项目中的模型和视图提交至协同设计平台 :-:  ## 9.2、导出本地 选择导出DWG，选择要导出的图纸 :-:
