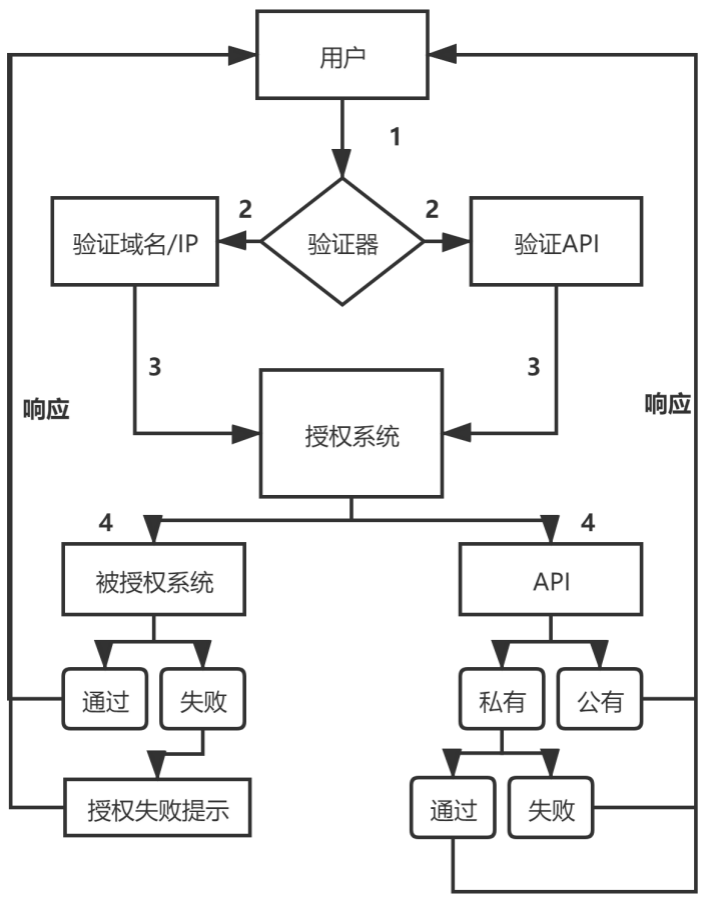

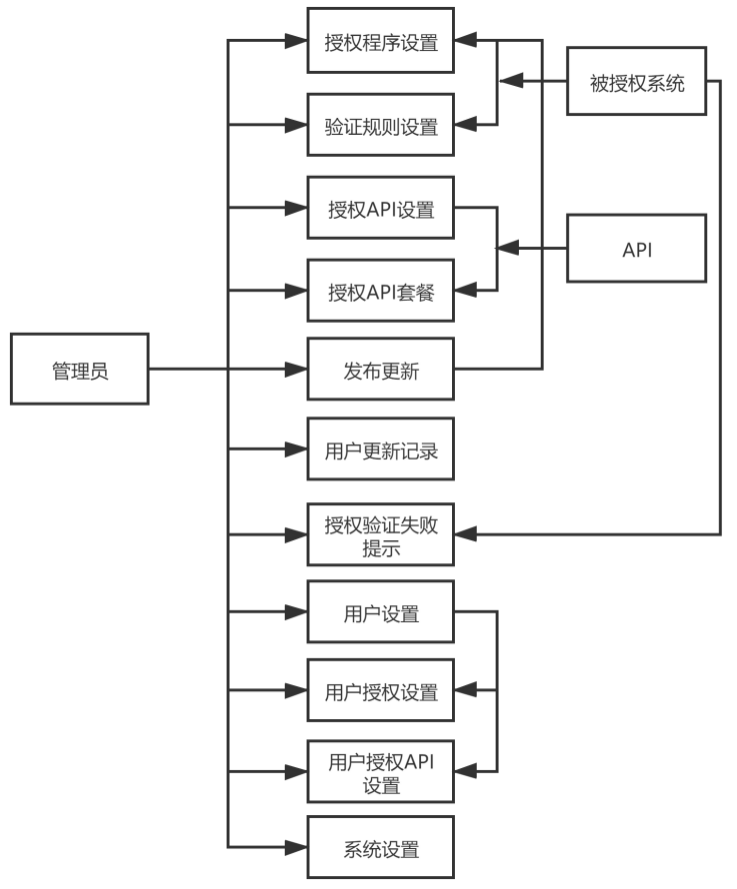

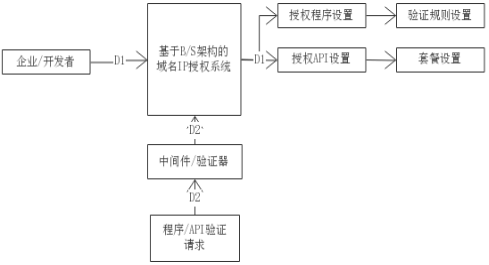

数据流程图简称DFD，它普遍应用于企业的管理系统中，是一种结构化系统分析工具。它从数据传递和加工角度，以图形方式来表达系统的逻辑功能、数据在系统内部的逻辑流向和逻辑变换过程，是结构化系统分析方法的主要表达工具及用于表示软件模型的一种图示方法 通过对基于B/S架构的域名IP授权系统数据流图的描述,可以进一步明确业务流程及相关数据的流动转换,同时为下一步进行系统设计奠定基础。 基于B/S架构的域名IP授权系统的主要系统模型（图2-1 授权系统0层数据流图），它初步描述了这个系统的数据变换过程。总管理员拥有最高权限以及管理和设置授权系统(API)和用户授权信息(API)、D2则是普通用户，即表示用户的授权过的程序(API),D2在此过程中会通过验证器进行基于B/S架构的域名IP授权系统的一系列相关验证并且得到响应。 整个过程是一个严格控制权限的封闭式环境，验证器会严格按照规则来判断合法性，验证不通过则会根据系统设置直接返回对应的响应，通过则允许用户正常使用被授权的系统以及提供在线更新系统的服务。管理员可以随时更改系统的一切相关配置和用户的信息，授权API以上同理但免费API接口(对外开放)不受验证器限制。 :-:  :-: 图2-1 授权系统0层数据流图 :-:  :-: 图2-2 细化后的的管理员用户数据流图 :-:  :-: 图2-3 细化的用户授权认证数据流图
