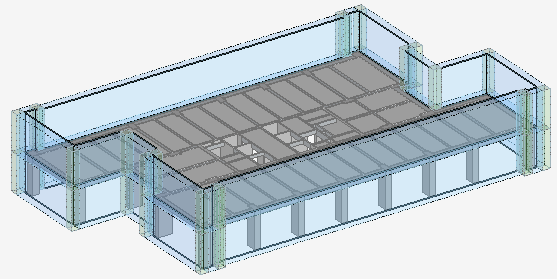

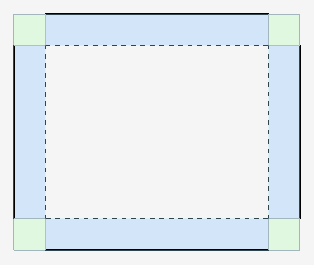

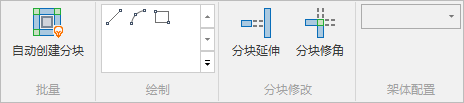

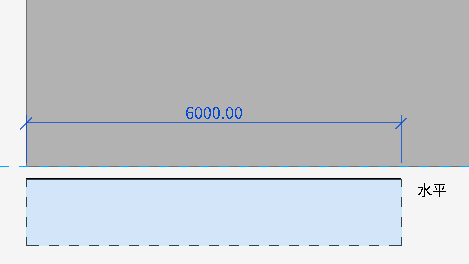

### **绘制与修改分块** ***** **操作步骤：** 分块编辑模式➤单击绘制方式➤弹出“放置分块”对话框➤设置“偏移值”➤在属性对话框设置参数➤单击“应用”➤绘制分块；  **偏移量0**  **偏移量600**  **分块绘制方式支持直线、弧线和矩形。** **直线**  **弧线**  **矩形**  ``` ``` ### **分块跨楼层复制** **使用场景：** 标准层的分块楼层间复制 **操作步骤：** 分块编辑模式➤选中分块➤单击剪切板“复制”➤单击剪切板“粘贴”➤弹出“选择标高”对话框➤勾选楼层➤单击“确定”； **复制前**  **复制后**  注 : ①仅在平面视图可操作，在三维视图下会出现强提示； ``` ``` **分块属性修改** **操作步骤：** 分块编辑模式➤选中分块➤在属性对话框下修改参数➤单击“应用”； 分块高度调整有两种方式：底部和顶部标高关联加偏移值；底部标高关联加高度值，此时顶部标高为空；  ``` ``` **分块延伸** **操作步骤：** 分块编辑模式➤单击“分块延伸”➤选择延伸的边界➤选择要延伸的分块➤完成分块延伸  **延伸前到延伸后**  ``` ``` **分块修角** **操作步骤：** 分块编辑模式➤单击“分块修角”➤选择修角的第一条轮廓线➤选择修角的第二条轮廓线➤完成分块修角  支持分块的内轮廓间和外轮廓间的修角 **内轮廓修角**  **外轮廓修角**
