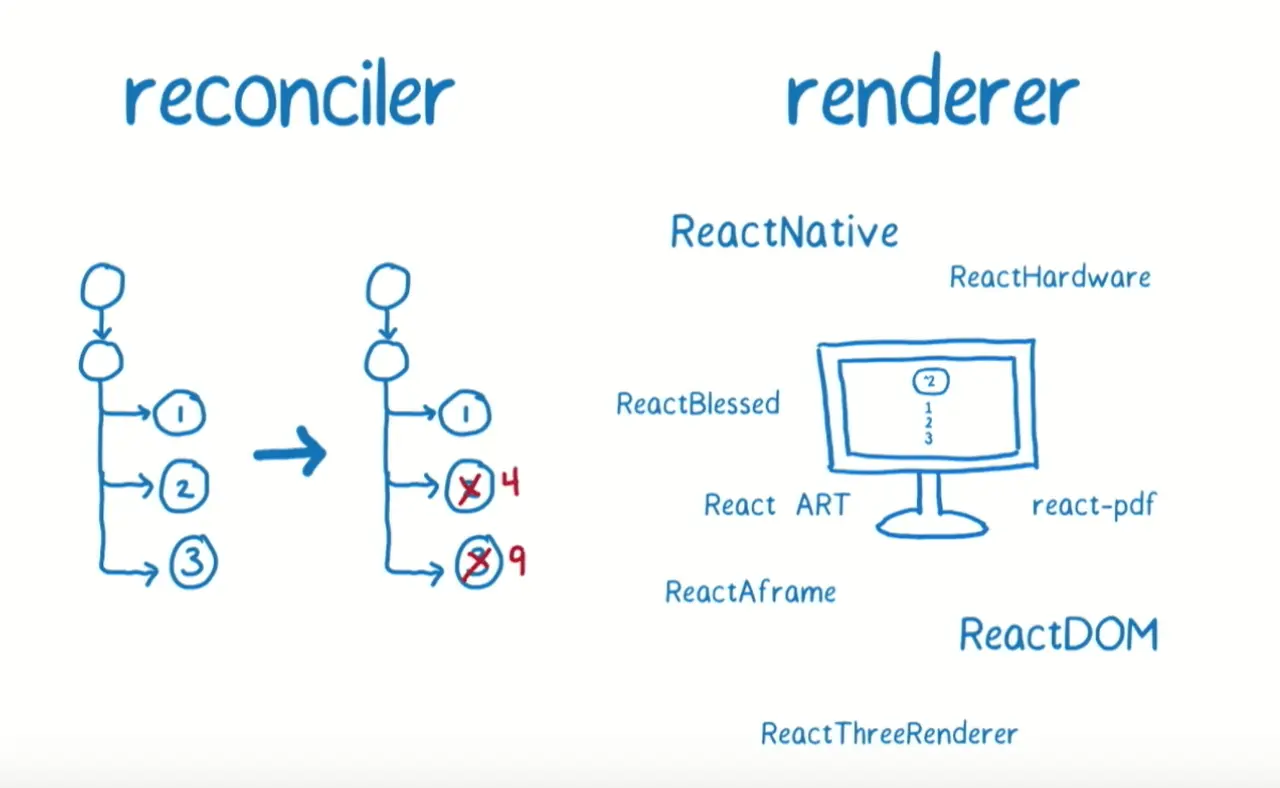

[TOC] # 介绍 在详细介绍 Fiber 之前，先了解一下 Fiber 是什么，以及为什么 React 团队要话两年时间重构协调算法。 ## React 的核心思想 **内存中维护一颗虚拟DOM树，数据变化时（setState），自动更新虚拟 DOM，得到一颗新树，然后 Diff 新老虚拟 DOM 树，找到有变化的部分，得到一个 Change(Patch)，将这个 Patch 加入队列，最终批量更新这些 Patch 到 DOM 中**。 ## React 16 之前的不足 首先我们了解一下 React 的工作过程，当我们通过`render()`和 `setState()` 进行组件渲染和更新的时候，React 主要有两个阶段：  **调和阶段(Reconciler)：**[官方解释](https://link.juejin.cn?target=https%3A%2F%2Fzh-hans.reactjs.org%2Fdocs%2Freconciliation.html "https://zh-hans.reactjs.org/docs/reconciliation.html")。React 会自顶向下通过递归，遍历新数据生成新的 Virtual DOM，然后通过 Diff 算法，找到需要变更的元素(Patch)，放到更新队列里面去。 **渲染阶段(Renderer)**：遍历更新队列，通过调用宿主环境的API，实际更新渲染对应元素。宿主环境，比如 DOM、Native、WebGL 等。 在协调阶段阶段，由于是采用的递归的遍历方式，这种也被成为 **Stack Reconciler**，主要是为了区别 **Fiber Reconciler** 取的一个名字。这种方式有一个特点：一旦任务开始进行，就**无法中断**，那么 js 将一直占用主线程， 一直要等到整棵 Virtual DOM 树计算完成之后，才能把执行权交给渲染引擎，那么这就会导致一些用户交互、动画等任务无法立即得到处理，就会有卡顿，非常的影响用户体验。 ## 如何解决之前的不足 > 之前的问题主要的问题是任务一旦执行，就无法中断，js 线程一直占用主线程，导致卡顿。 可能有些接触前端不久的不是特别理解上面为什么 js 一直占用主线程就会卡顿，我这里还是简单的普及一下。 ### 浏览器每一帧都需要完成哪些工作？ 页面是一帧一帧绘制出来的，当每秒绘制的帧数（FPS）达到 60 时，页面是流畅的，小于这个值时，用户会感觉到卡顿。 1s 60 帧，所以每一帧分到的时间是 1000/60 ≈ 16 ms。所以我们书写代码时力求不让一帧的工作量超过 16ms。  *浏览器一帧内的工作* 通过上图可看到，一帧内需要完成如下六个步骤的任务： * 处理用户的交互 * JS 解析执行 * 帧开始。窗口尺寸变更，页面滚去等的处理 * rAF(requestAnimationFrame) * 布局 * 绘制 如果这六个步骤中，任意一个步骤所占用的时间过长，总时间超过 16ms 了之后，用户也许就能看到卡顿。 而在上一小节提到的**调和阶段**花的时间过长，也就是 js 执行的时间过长，那么就有可能在用户有交互的时候，本来应该是渲染下一帧了，但是在当前一帧里还在执行 JS，就导致用户交互不能麻烦得到反馈，从而产生卡顿感。 ### 解决方案 **把渲染更新过程拆分成多个子任务，每次只做一小部分，做完看是否还有剩余时间，如果有继续下一个任务；如果没有，挂起当前任务，将时间控制权交给主线程，等主线程不忙的时候在继续执行。** 这种策略叫做 [Cooperative Scheduling（合作式调度）](https://link.juejin.cn?target=https%3A%2F%2Fwww.w3.org%2FTR%2Frequestidlecallback%2F "https://www.w3.org/TR/requestidlecallback/")，操作系统常用任务调度策略之一。 > **补充知识**，操作系统常用任务调度策略：先来先服务（FCFS）调度算法、短作业（进程）优先调度算法（SJ/PF）、最高优先权优先调度算法（FPF）、高响应比优先调度算法（HRN）、时间片轮转法（RR）、多级队列反馈法。 合作式调度主要就是用来分配任务的，当有更新任务来的时候，不会马上去做 Diff 操作，而是先把当前的更新送入一个 Update Queue 中，然后交给 **Scheduler** 去处理，Scheduler 会根据当前主线程的使用情况去处理这次 Update。为了实现这种特性，使用了`requestIdelCallback`API。对于不支持这个API 的浏览器，React 会加上 pollyfill。 在上面我们已经知道浏览器是一帧一帧执行的，在两个执行帧之间，主线程通常会有一小段空闲时间，`requestIdleCallback`可以在这个**空闲期（Idle Period）调用空闲期回调（Idle Callback）**，执行一些任务。  * 低优先级任务由`requestIdleCallback`处理； * 高优先级任务，如动画相关的由`requestAnimationFrame`处理； * `requestIdleCallback`可以在多个空闲期调用空闲期回调，执行任务； * `requestIdleCallback`方法提供 deadline，即任务执行限制时间，以切分任务，避免长时间执行，阻塞UI渲染而导致掉帧； 这个方案看似确实不错，但是怎么实现可能会遇到几个问题： * 如何拆分成子任务？ * 一个子任务多大合适？ * 怎么判断是否还有剩余时间？ * 有剩余时间怎么去调度应该执行哪一个任务？ * 没有剩余时间之前的任务怎么办？ 接下里整个 Fiber 架构就是来解决这些问题的。 # 什么是 Fiber 为了解决之前提到解决方案遇到的问题，提出了以下几个目标： * 暂停工作，稍后再回来。 * 为不同类型的工作分配优先权。 * 重用以前完成的工作。 * 如果不再需要，则中止工作。 为了做到这些，我们首先需要一种方法将任务分解为单元。从某种意义上说，这就是 Fiber，Fiber 代表一种**工作单元**。 但是仅仅是分解为单元也无法做到中断任务，因为函数调用栈就是这样，每个函数为一个工作，每个工作被称为**堆栈帧**，它会一直工作，直到堆栈为空，无法中断。 所以我们需要一种增量渲染的调度，那么就需要重新实现一个堆栈帧的调度，这个堆栈帧可以按照自己的调度算法执行他们。另外由于这些堆栈是可以自己控制的，所以可以加入并发或者错误边界等功能。 因此 Fiber 就是重新实现的堆栈帧，本质上 Fiber 也可以理解为是一个**虚拟的堆栈帧**，将可中断的任务拆分成多个子任务，通过按照优先级来自由调度子任务，分段更新，从而将之前的同步渲染改为异步渲染。 所以我们可以说 Fiber 是一种数据结构(堆栈帧)，也可以说是一种解决可中断的调用任务的一种解决方案，它的特性就是**时间分片(time slicing)**和**暂停(supense)**。 > 如果了解**协程**的可能会觉得 Fiber 的这种解决方案，跟协程有点像(区别还是很大的)，是可以中断的，可以控制执行顺序。在 JS 里的 generator 其实就是一种协程的使用方式，不过颗粒度更小，可以控制函数里面的代码调用的顺序，也可以中断。 # Fiber 是如何工作的 1. `ReactDOM.render()` 和 `setState` 的时候开始创建更新。 2. 将创建的更新加入任务队列，等待调度。 3. 在 requestIdleCallback 空闲时执行任务。 4. 从根节点开始遍历 Fiber Node，并且构建 WokeInProgress Tree。 5. 生成 effectList。 6. 根据 EffectList 更新 DOM。 下面是一个详细的执行过程图：  1. 第一部分从 `ReactDOM.render()` 方法开始，把接收的 React Element 转换为 Fiber 节点，并为其设置优先级，创建 Update，加入到更新队列，这部分主要是做一些初始数据的准备。 2. 第二部分主要是三个函数：`scheduleWork`、`requestWork`、`performWork`，即安排工作、申请工作、正式工作三部曲，React 16 新增的异步调用的功能则在这部分实现，这部分就是 **Schedule 阶段**，前面介绍的 Cooperative Scheduling 就是在这个阶段，只有在这个解决获取到可执行的时间片，第三部分才会继续执行。具体是如何调度的，后面文章再介绍，这是 React 调度的关键过程。 3. 第三部分是一个大循环，遍历所有的 Fiber 节点，通过 Diff 算法计算所有更新工作，产出 EffectList 给到 commit 阶段使用，这部分的核心是 beginWork 函数，这部分基本就是 **Fiber Reconciler ，包括 reconciliation 和 commit 阶段**。 ## Fiber Node FIber Node，承载了非常关键的上下文信息，可以说是贯彻整个创建和更新的流程，下来分组列了一些重要的 Fiber 字段。 ~~~ { ... // 跟当前Fiber相关本地状态（比如浏览器环境就是DOM节点） stateNode: any, // 单链表树结构 return: Fiber | null,// 指向他在Fiber节点树中的`parent`，用来在处理完这个节点之后向上返回 child: Fiber | null,// 指向自己的第一个子节点 sibling: Fiber | null, // 指向自己的兄弟结构，兄弟节点的return指向同一个父节点 // 更新相关 pendingProps: any, // 新的变动带来的新的props memoizedProps: any, // 上一次渲染完成之后的props updateQueue: UpdateQueue<any> | null, // 该Fiber对应的组件产生的Update会存放在这个队列里面 memoizedState: any, // 上一次渲染的时候的state // Scheduler 相关 expirationTime: ExpirationTime, // 代表任务在未来的哪个时间点应该被完成，不包括他的子树产生的任务 // 快速确定子树中是否有不在等待的变化 childExpirationTime: ExpirationTime, // 在Fiber树更新的过程中，每个Fiber都会有一个跟其对应的Fiber // 我们称他为`current <==> workInProgress` // 在渲染完成之后他们会交换位置 alternate: Fiber | null, // Effect 相关的 effectTag: SideEffectTag, // 用来记录Side Effect nextEffect: Fiber | null, // 单链表用来快速查找下一个side effect firstEffect: Fiber | null, // 子树中第一个side effect lastEffect: Fiber | null, // 子树中最后一个side effect .... }; 复制代码 ~~~ ## Fiber Reconciler 在第二部分，进行 Schedule 完，获取到时间片之后，就开始进行 reconcile。 Fiber Reconciler 是 React 里的调和器，这也是任务调度完成之后，如何去执行每个任务，如何去更新每一个节点的过程，对应上面的第三部分。 reconcile 过程分为2个阶段（phase）： 1. （可中断）render/reconciliation 通过构造 WorkInProgress Tree 得出 Change。 2. （不可中断）commit 应用这些DOM change。 ### reconciliation 阶段 在 reconciliation 阶段的每个工作循环中，每次处理一个 Fiber，处理完可以中断/挂起整个工作循环。通过每个节点更新结束时向上归并 **Effect List** 来收集任务结果，reconciliation 结束后，**根节点**的 Effect List里记录了包括 DOM change 在内的所有 **Side Effect**。 render 阶段可以理解为就是 Diff 的过程，得出 Change(Effect List)，会执行声明如下的声明周期方法： * \[UNSAFE\_\]componentWillMount（弃用） * \[UNSAFE\_\]componentWillReceiveProps（弃用） * getDerivedStateFromProps * shouldComponentUpdate * \[UNSAFE\_\]componentWillUpdate（弃用） * render 由于 reconciliation 阶段是可中断的，一旦中断之后恢复的时候又会重新执行，所以很可能 reconciliation 阶段的生命周期方法会被多次调用，所以在 reconciliation 阶段的生命周期的方法是不稳定的，我想这也是 React 为什么要废弃 `componentWillMount` 和 `componentWillReceiveProps`方法而改为静态方法 `getDerivedStateFromProps` 的原因吧。 ### commit 阶段 commit 阶段可以理解为就是将 Diff 的结果反映到真实 DOM 的过程。 在 commit 阶段，在 commitRoot 里会根据 `effect`的 `effectTag`，具体 effectTag 见[源码](https://link.juejin.cn?target=https%3A%2F%2Fgithub.com%2Ffacebook%2Freact%2Fblob%2F504576306461a5ff339dc99691842f0f35a8bf4c%2Fpackages%2Fshared%2FReactSideEffectTags.js "https://github.com/facebook/react/blob/504576306461a5ff339dc99691842f0f35a8bf4c/packages/shared/ReactSideEffectTags.js") ，进行对应的插入、更新、删除操作，根据 `tag` 不同，调用不同的更新方法。 commit 阶段会执行如下的声明周期方法： * getSnapshotBeforeUpdate * componentDidMount * componentDidUpdate * componentWillUnmount > P.S：注意区别 reconciler、reconcile 和 reconciliation，reconciler 是调和器，是一个名词，可以说是 React 工作的一个模块，协调模块；reconcile 是调和器调和的动作，是一个动词；而 reconciliation 只是 reconcile 过程的第一个阶段。 ## Fiber Tree 和 WorkInProgress Tree React 在 render 第一次渲染时，会通过 React.createElement 创建一颗 Element 树，可以称之为 **Virtual DOM Tree**，由于要记录上下文信息，加入了 Fiber，每一个 Element 会对应一个 Fiber Node，将 Fiber Node 链接起来的结构成为 **Fiber Tree**。它反映了用于渲染 UI 的应用程序的状态。这棵树通常被称为 **current 树（当前树，记录当前页面的状态）。** 在后续的更新过程中（setState），每次重新渲染都会重新创建 Element, 但是 Fiber 不会，Fiber 只会使用对应的 Element 中的数据来更新自己必要的属性， Fiber Tree 一个重要的特点是链表结构，将递归遍历编程循环遍历，然后配合 requestIdleCallback API, 实现任务拆分、中断与恢复。 这个链接的结构是怎么构成的呢，这就要主要到之前 Fiber Node 的节点的这几个字段： ~~~ // 单链表树结构 { return: Fiber | null, // 指向父节点 child: Fiber | null,// 指向自己的第一个子节点 sibling: Fiber | null,// 指向自己的兄弟结构，兄弟节点的return指向同一个父节点 } ~~~ 每一个 Fiber Node 节点与 Virtual Dom 一一对应，所有 Fiber Node 连接起来形成 Fiber tree, 是个单链表树结构，如下图所示：  对照图来看，是不是可以知道 Fiber Node 是如何联系起来的呢，Fiber Tree 就是这样一个单链表。 **当 render 的时候有了这么一条单链表，当调用 `setState` 的时候又是如何 Diff 得到 change 的呢？** 采用的是一种叫**双缓冲技术（double buffering）**，这个时候就需要另外一颗树：WorkInProgress Tree，它反映了要刷新到屏幕的未来状态。 WorkInProgress Tree 构造完毕，得到的就是新的 Fiber Tree，然后喜新厌旧（把 current 指针指向WorkInProgress Tree，丢掉旧的 Fiber Tree）就好了。 这样做的好处： * 能够复用内部对象（fiber） * 节省内存分配、GC的时间开销 * 就算运行中有错误，也不会影响 View 上的数据 每个 Fiber上都有个`alternate`属性，也指向一个 Fiber，创建 WorkInProgress 节点时优先取`alternate`，没有的话就创建一个。 创建 WorkInProgress Tree 的过程也是一个 Diff 的过程，Diff 完成之后会生成一个 Effect List，这个 Effect List 就是最终 Commit 阶段用来处理副作用的阶段。 <br> <br> # 参考资料 * [Deep In React 之浅谈 React Fiber 架构（一）](https://juejin.cn/post/6844903874692661255)
